4人抢答器设计Verilog代码Quartus DE10开发板

名称：4人抢答器设计Verilog代码Quartus? DE10开发板

软件：Quartus

语言：Verilog

代码功能：

4人抢答器

设计要求

1.此抢答器可供4组选手参加比赛使用。每组选手控制一个按钮,用以发出抢答信号。

2.开始抢答后,最先发出抡抢答信号组所对应的LED灯点亮,并发出声音表示抢答成功,此时其他三组的按钮不再起作用。

3.主持人可通过另一按钮将其进行复位。

4.增加计分模块,每个选手的计分用两位数码管显示。自定义其它功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

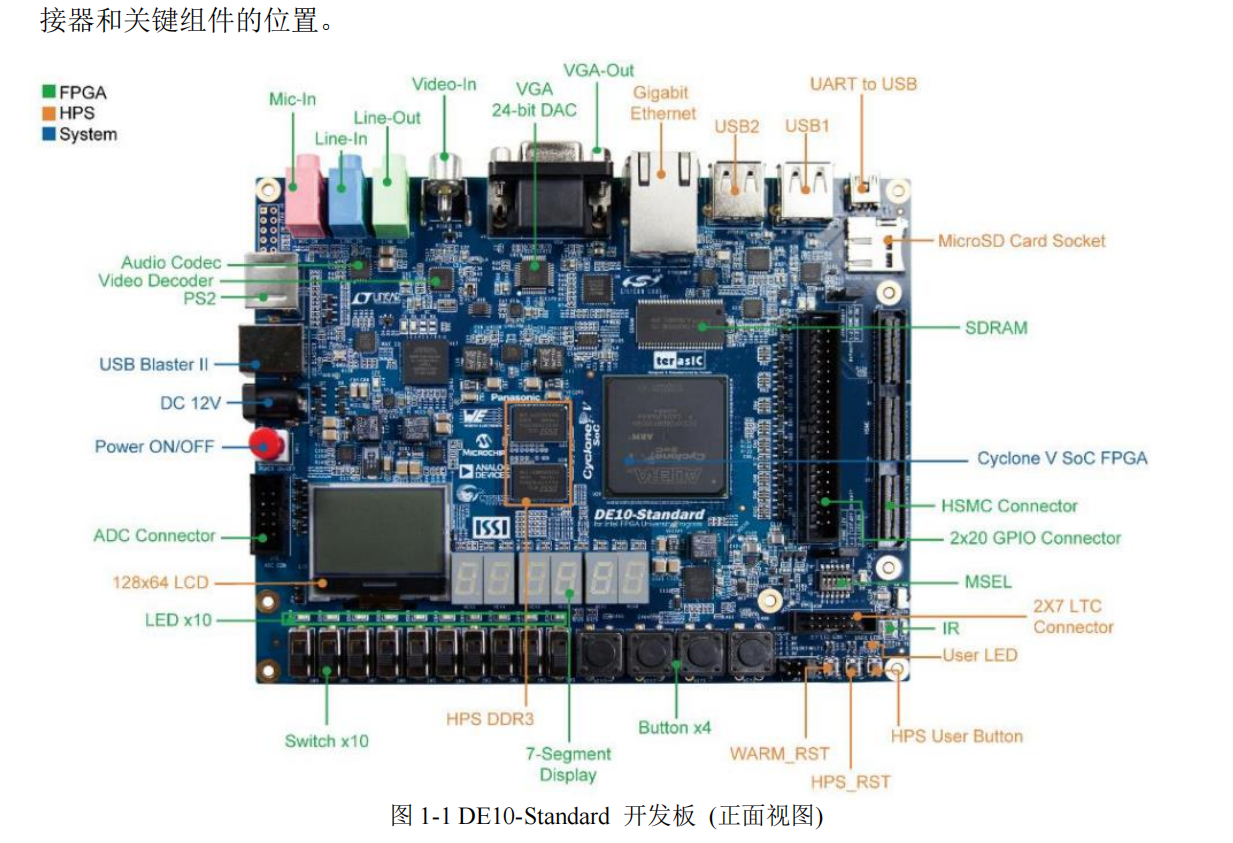

本代码已在DE10开发板验证，DE10开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

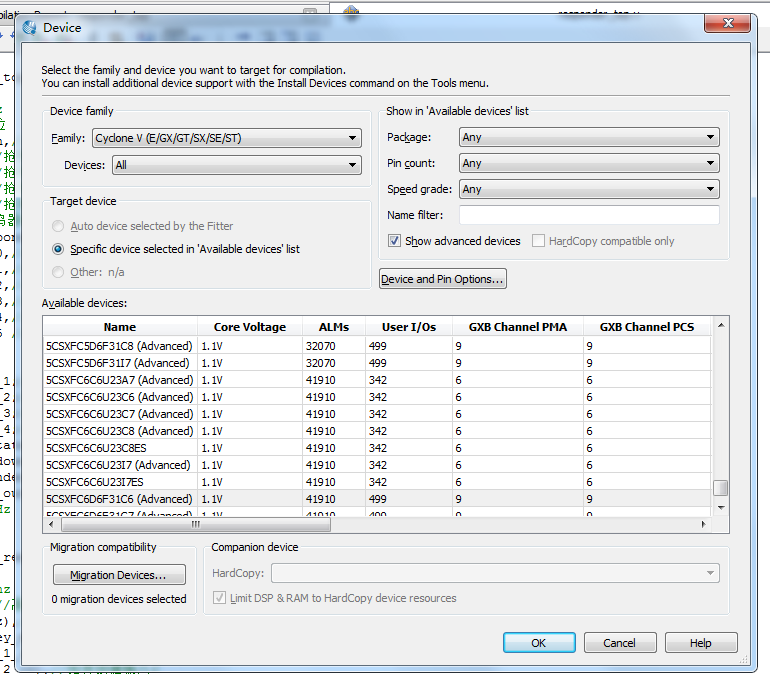

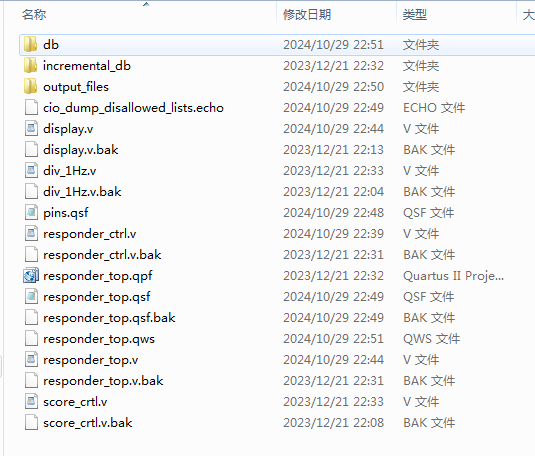

1. 工程文件

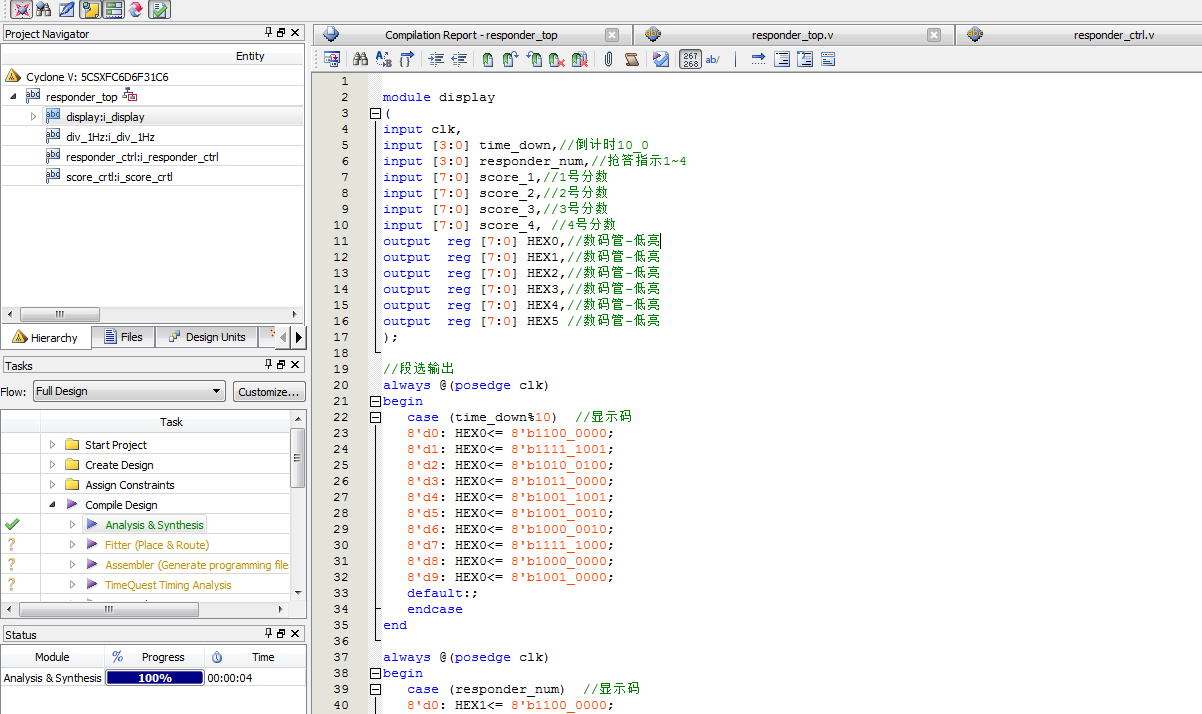

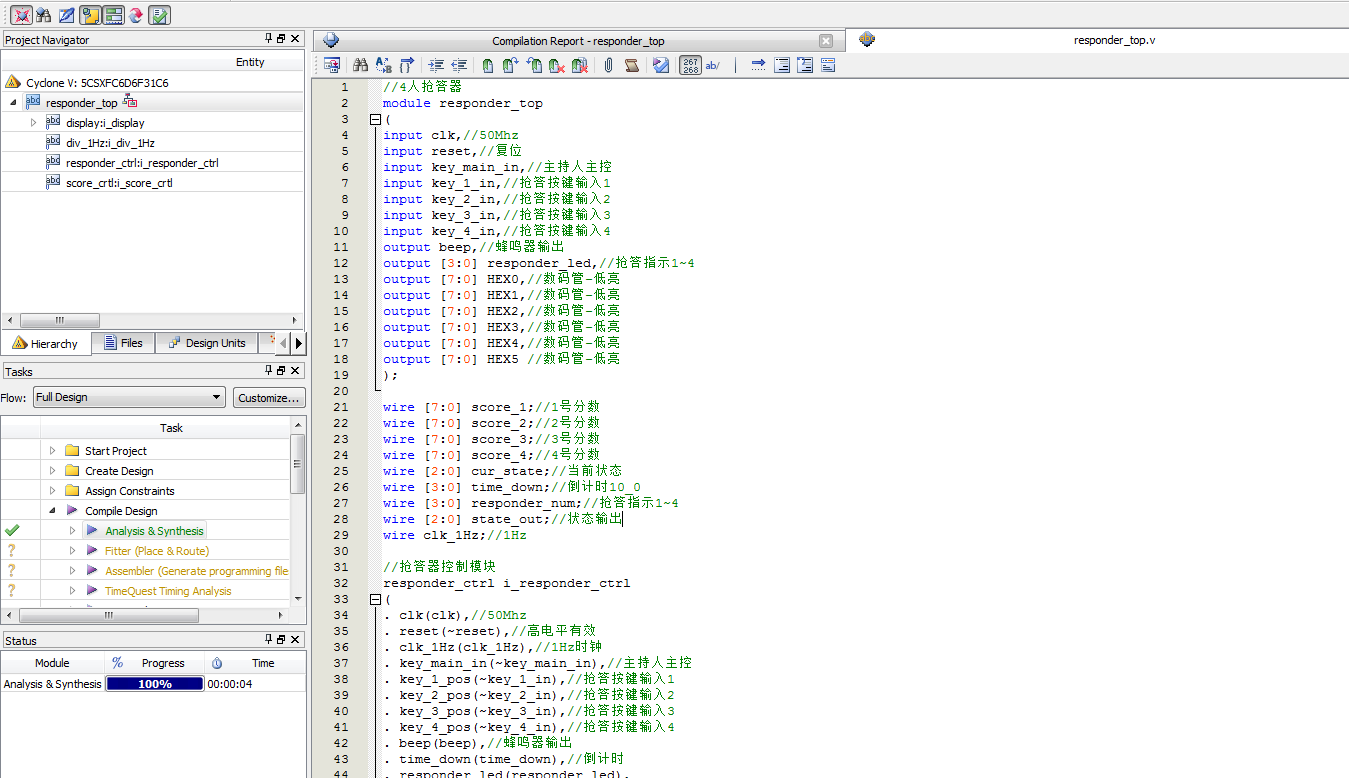

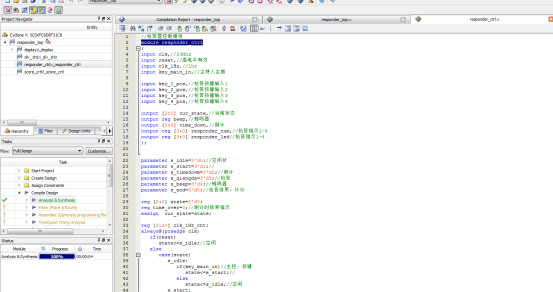

2. 程序文件

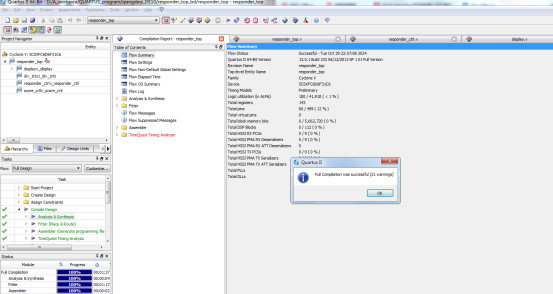

3. 程序编译

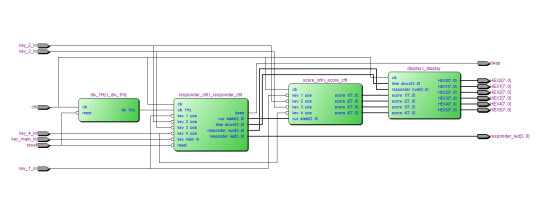

4. RTL图

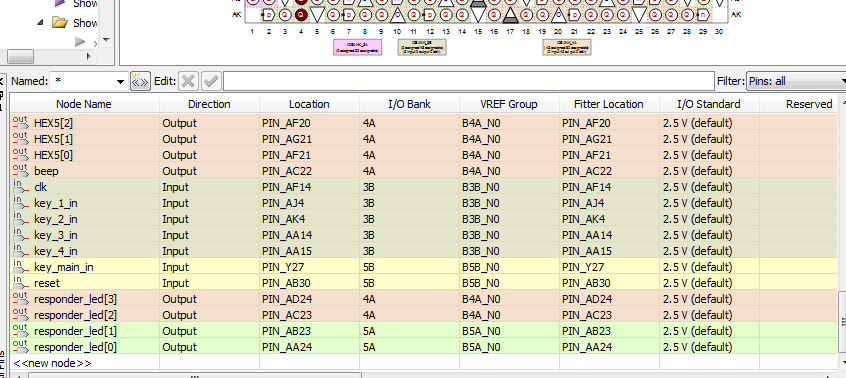

5. 管脚分配

部分代码展示:

module?display
(
input?clk,
input?[3:0]?time_down,//倒计时10_0
input?[3:0]?responder_num,//抢答指示1~4
input?[7:0]?score_1,//1号分数
input?[7:0]?score_2,//2号分数
input?[7:0]?score_3,//3号分数
input?[7:0]?score_4,?//4号分数
output??reg?[7:0]?HEX0,//数码管-低亮
output??reg?[7:0]?HEX1,//数码管-低亮
output??reg?[7:0]?HEX2,//数码管-低亮
output??reg?[7:0]?HEX3,//数码管-低亮
output??reg?[7:0]?HEX4,//数码管-低亮
output??reg?[7:0]?HEX5?//数码管-低亮
);
//段选输出
always?@(posedge?clk)
begin
case?(time_down%10)??//显示码
8'd0:?HEX0<=?8'b1100_0000;
8'd1:?HEX0<=?8'b1111_1001;
8'd2:?HEX0<=?8'b1010_0100;
8'd3:?HEX0<=?8'b1011_0000;
8'd4:?HEX0<=?8'b1001_1001;
8'd5:?HEX0<=?8'b1001_0010;
8'd6:?HEX0<=?8'b1000_0010;
8'd7:?HEX0<=?8'b1111_1000;
8'd8:?HEX0<=?8'b1000_0000;
8'd9:?HEX0<=?8'b1001_0000;
default:;
endcase
end
always?@(posedge?clk)
begin
case?(responder_num)??//显示码
8'd0:?HEX1<=?8'b1100_0000;
8'd1:?HEX1<=?8'b1111_1001;
8'd2:?HEX1<=?8'b1010_0100;
8'd3:?HEX1<=?8'b1011_0000;
8'd4:?HEX1<=?8'b1001_1001;
8'd5:?HEX1<=?8'b1001_0010;
8'd6:?HEX1<=?8'b1000_0010;
8'd7:?HEX1<=?8'b1111_1000;
8'd8:?HEX1<=?8'b1000_0000;
8'd9:?HEX1<=?8'b1001_0000;
default:;
endcase
end
always?@(posedge?clk)
begin
case?(score_1[3:0])??//显示码
8'd0:?HEX2<=?8'b1100_0000;
8'd1:?HEX2<=?8'b1111_1001;
8'd2:?HEX2<=?8'b1010_0100;
8'd3:?HEX2<=?8'b1011_0000;
8'd4:?HEX2<=?8'b1001_1001;
8'd5:?HEX2<=?8'b1001_0010;
8'd6:?HEX2<=?8'b1000_0010;
8'd7:?HEX2<=?8'b1111_1000;
8'd8:?HEX2<=?8'b1000_0000;
8'd9:?HEX2<=?8'b1001_0000;
default:;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1358
