基于FPGA的电子抢答器设计Verilog代码Quartus仿真

名称：基于FPGA的电子抢答器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的电子抢答器

设计一款基于FPGA的四路智力抢答器设计，具备系统复位、30秒倒计时、数码管显示等功能。抢答器通过按键消抖、控制、分数管理和显示控制四大模块实现，适用于竞赛活动，支持主持人控制和选手抢答，具有锁存和显示成功抢答者号码及分数的能力。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1、工程文件

2、程序文件

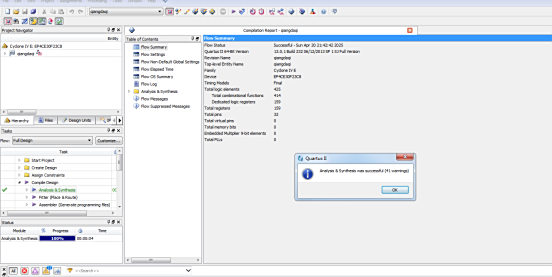

3、程序编译

4、RTL图

5、仿真图

整体仿真图

按键消抖模块

控制模块

计时模块

分数控制模块

数码管显示模块

部分代码展示:

//抢答控制模块
module?qiangda_ctrl(
input?clk,
input?reset_n,//复位抢答状态
input?start_p,//开始控制按键
//4个抢答按键
input?key_1,
input?key_2,
input?key_3,
input?key_4,
//4灯指示4个选手
output?reg?led_1,
output?reg?led_2,
output?reg?led_3,
output?reg?led_4,
output?reg?led_tiqian,//提前抢答报警
output?reg?led_overtime,//超时报警
output?[4:0]state_out,//输出状态
input?[7:0]?time_done,//倒计时
output??reg?beep,//抢答成功提示音
output?[3:0]?tiqian_qiangda,//提前抢答
output?[3:0]?qiangda//正常抢答
);
parameter?s_idle=5'd0;
parameter?s_start=5'd1;
parameter?s_timedown=5'd2;
parameter?s_tiqian_1=5'd3;
parameter?s_tiqian_2=5'd4;
parameter?s_tiqian_3=5'd5;
parameter?s_tiqian_4=5'd6;
parameter?s_qianda_1=5'd7;
parameter?s_qianda_2=5'd8;
parameter?s_qianda_3=5'd9;
parameter?s_qianda_4=5'd10;
parameter?s_overtime=5'd11;
reg?[4:0]?state=5'd0;
reg?[7:0]?time_cnt=8'd20;
assign?state_out=state;
always@(posedge?clk?or?negedge?reset_n)
if(!reset_n)
state<=s_idle;
else
case(state)
s_idle://空闲状态，还没开始抢答
if(start_p)//开始抢答按键
state<=s_start;
else
