4组数字抢答器设计Verilog代码Quartus DE2-115开发板

名称：4组数字抢答器设计Verilog代码Quartus? DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

通过 quartus使用 verilog在FPGA上实现

1)设计一个可容纳4组参赛的数字式抢答器,每组设一个按钮,供抢答使用

2)抢答器具有第一信号鉴别和锁存功能,使除第一抢笞者外的按钮不起作用

3)设置主持人“抢答开始”和“加减分”按钮。

4)主持人复位后,开始抢答,第信号鉴别锁存电路得到信号后,有指示灯显示抢答组别,LED灯长亮

5)设置一个计分电路,每组开始预置5分,由主持人记分,答对次1分,答错一次减1分。

提供各模块调试波形图

开发板DE2115

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

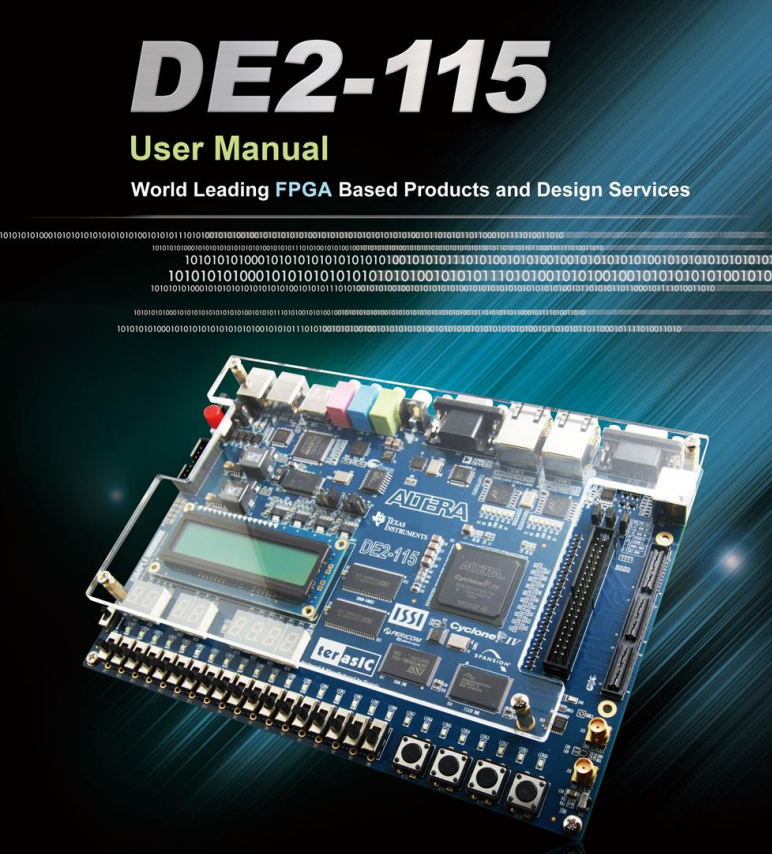

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

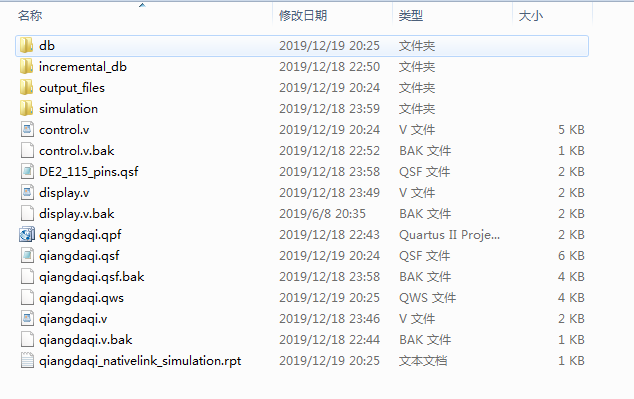

1.?工程文件

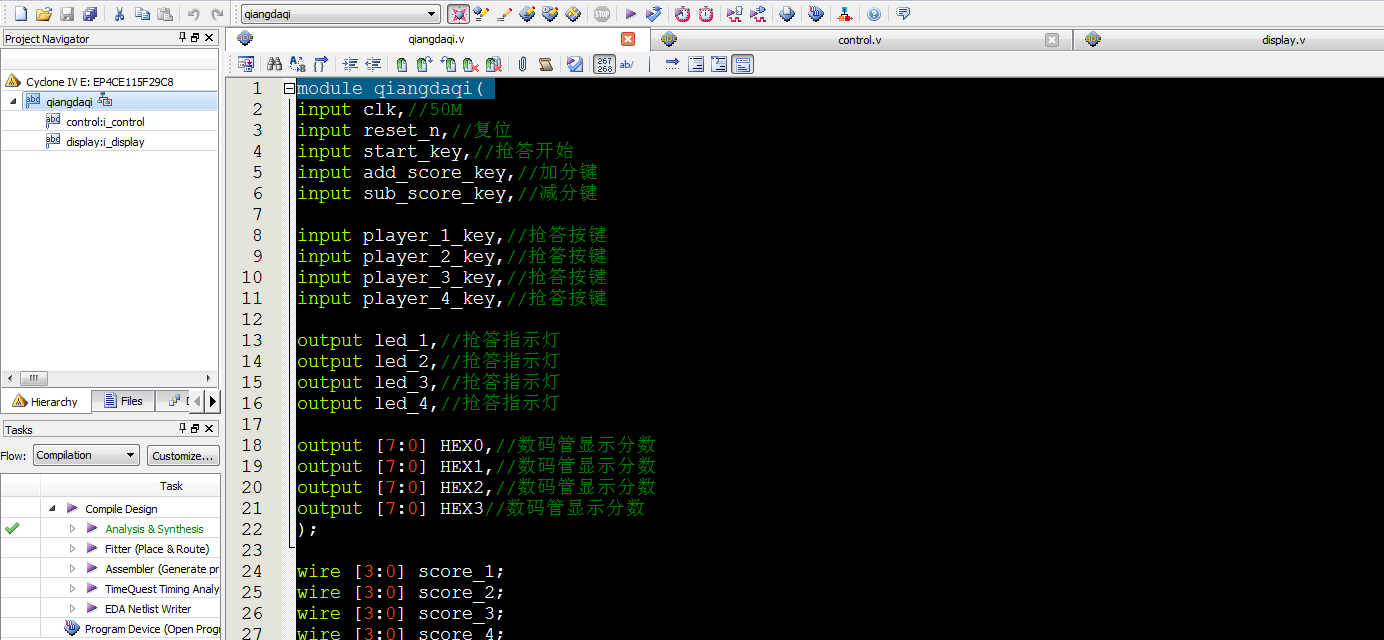

2.?程序文件

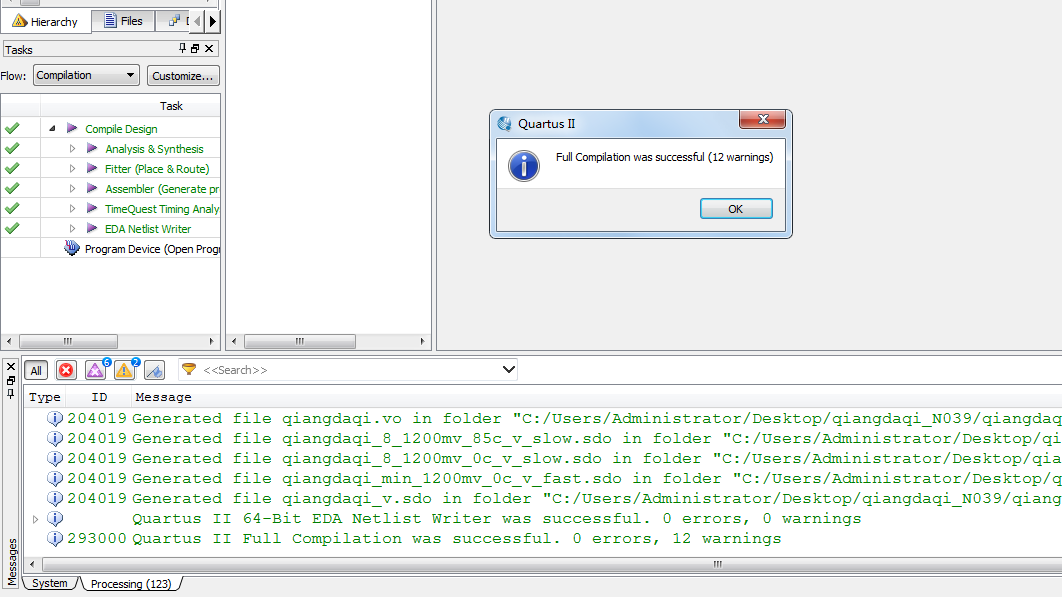

3.?程序编译

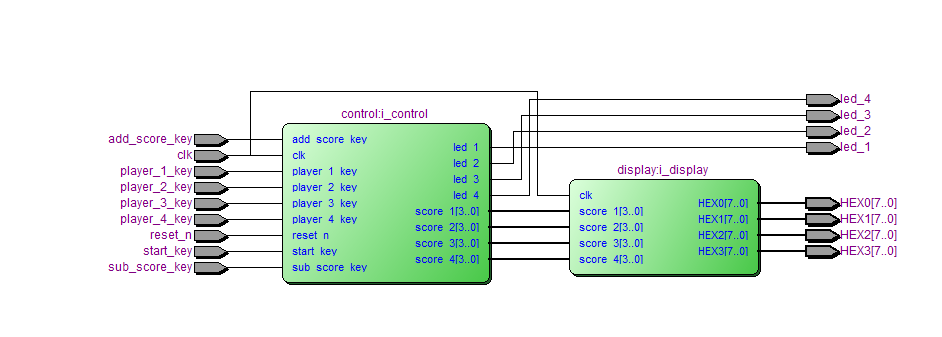

4.?RTL图

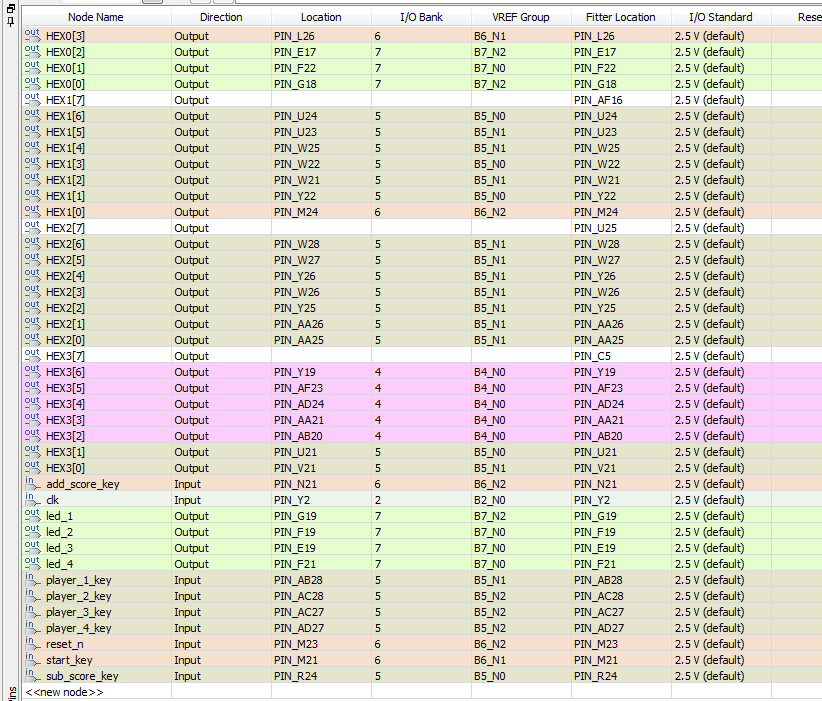

5.?管脚分配

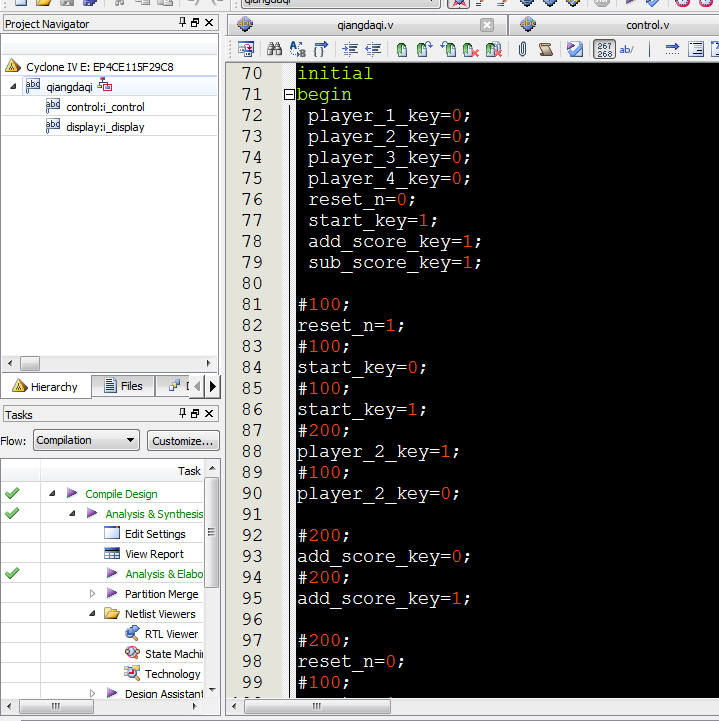

6.?Testbench

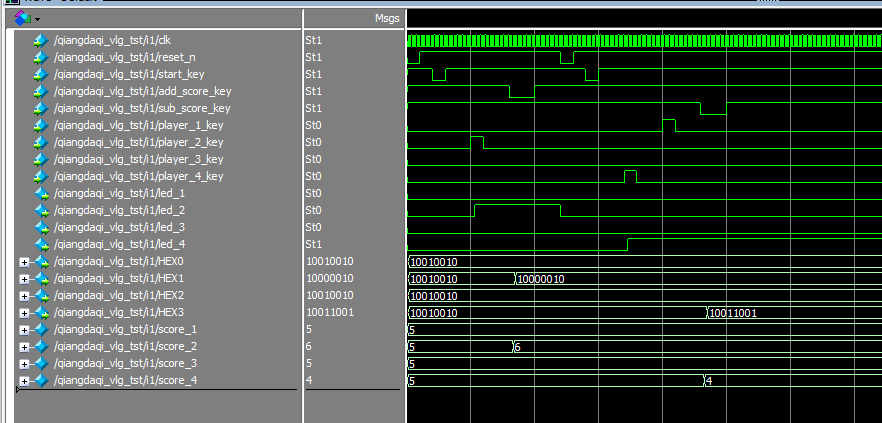

7.?仿真图

复位后按下开始键，2号抢答，led2亮，按下加分键，2号分数变为6；再次复位后按下开始键，1号和4号抢答，4先抢中，led4亮，按下减分键，4号分数变为4。

部分代码展示:

module?qiangdaqi(
input?clk,//50M
input?reset_n,//复位
input?start_key,//抢答开始
input?add_score_key,//加分键
input?sub_score_key,//减分键
input?player_1_key,//抢答按键
input?player_2_key,//抢答按键
input?player_3_key,//抢答按键
input?player_4_key,//抢答按键
output?led_1,//抢答指示灯
output?led_2,//抢答指示灯
output?led_3,//抢答指示灯
output?led_4,//抢答指示灯
output?[7:0]?HEX0,//数码管显示分数
output?[7:0]?HEX1,//数码管显示分数
output?[7:0]?HEX2,//数码管显示分数
output?[7:0]?HEX3//数码管显示分数
);
wire?[3:0]?score_1;
wire?[3:0]?score_2;
wire?[3:0]?score_3;
wire?[3:0]?score_4;
