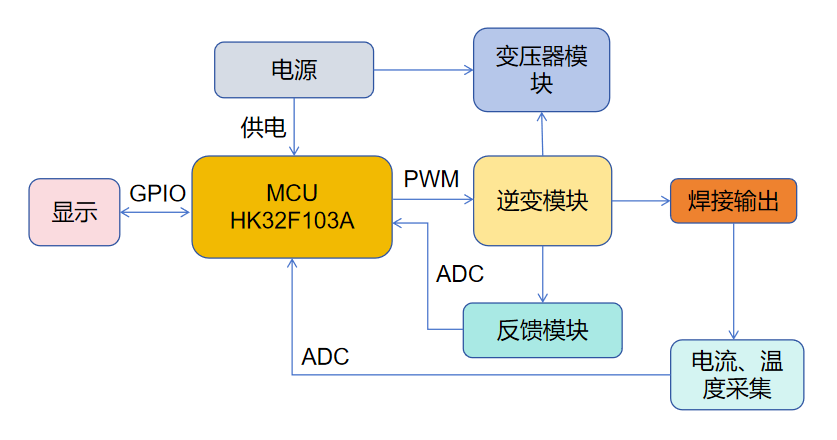

- ARM? Cortex?-M3内核
最高时钟频率：120 MHz
24位System Tick定时器
支持CPU Event信号输入至MCU引脚，实现与板级其它Soc CPU的联动。
- 工作电压范围
双电源域：
-主电源VDD为2.0 V ~ 3.6 V
-备份电源VBAT为1.8 V ~ 3.6 V
当主电源掉电时，RTC可继续工作在VBAT电源下。
VBAT电源域提供84 byte备份寄存器。
- 工作温度范围：-40°C ~ +105°C
- VDD典型工作电流
运行（Run）模式：19.3 mA@120MHz@3.3V
睡眠（Sleep）模式：5.6mA@120MHz@3.3V（唤醒时间：1个机器时钟周期）
停机（Stop）模式
- LDO低功耗模式：89.4μA@3.3V（唤醒时间：10?s）
- LDO全速工作模式：303μA@3.3V
待机（Standby）模式：3.3μA@3.3V（唤醒时间：150?s）
- VBAT典型工作电流（VDD掉电）
VBAT RTC开启模式：2.6μA@3.3V
VBAT RTC关闭模式：2.1μA@3.3V
最高512 Kbyte的Flash存储器
-当CPU主频不高于24 MHz时，支持0等待总线周期。
-具有代码安全保护功能，可分别设置读保护和写保护。
64Kbyte片内SRAM
FSMC模块可外挂1 Gbyte NOR/PSRAM/NAND/PC Card存储器（其中，256 Mbyte的空间可以存放指令，可用于片内Cache缓存）
CRC32校验硬件单元
- 时钟
外部高速时钟（HSE）：支持4 ~ 32 MHz，典型8 MHz
外部低速时钟（LSE）：32.768 kHz
片内高速时钟（HSI）：8 MHz/28 MHz/56 MHz可配置
片内低速时钟（LSI）：40 kHz
PLL输出时钟：120MHz（最大值）
GPIO外部输入时钟：1 ~ 64 MHz
- 复位
外部管脚复位
电源复位（POR/PDR）
软件复位
看门狗（IWDG和WWDG）复位
低功耗管理复位
8级检测电压门限可调
上升沿和下降沿检测可配置
- 通用输入输出端口（GPIO）
64脚封装提供51个GPIO引脚，100脚封装提供80个GPIO引脚
所有GPIO引脚可配置为外部中断输入
支持开漏（Open-Drain）输出
支持施密特（Schmitt）迟滞输入
输出驱动能力超高、高、中、低四档可选
- 数据通讯接口
5路USART/UART（USART1/2/3，UART4/5）
3路SPI（SPI2/3支持I2S协议）
2路I2C
1路SDIO
1路CAN 2.0 A/2.0B
1路全速USB2.0
- 定时器及PWM发生器
高级定时器：TIM1/TIM8（带死区互补PWM输出）
通用定时器：TIM2/TIM3/TIM4/TIM5
基本定时器：TIM6/TIM7（支持CPU中断、DMA请求和DAC转换触发）
- 片内模拟电路
3个12位1 MSPS ADC（支持最多16路外部模拟输入通道同时使用；其中2路弱驱动信号输入通道和1路5 V高压信号输入通道）；支持双ADC模式，采样率最高2 MSPS。
2个12位DAC
1个温度传感器
1个0.8 V内部参考电压源
1个VBAT电源电阻分压器（分压器输出在片内与ADC相连，实现VBAT电源电压监控）
2个独立DMA：DMA1和DMA2
DMA1提供7路通道
DMA2提供5路通道
支持Timer、ADC、SPI、I2C、USART、UART等多种外设触发
- CPU调试及跟踪接口
SW-DP两线调试端口
JTAG五线调试端口
ARM DWT、FPB、ITM、TPIU调试追踪模块
单线异步跟踪数据输出接口（TRACESWO）
四线同步跟踪数据输出接口（TRACEDO[3:0]、TRACECKO）
自定义DBGMCU调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
- RTC时钟计数器，配合软件记录年月日时分秒
- ID标识
每颗芯片提供一个唯一的96位ID标识
- 可靠性
通过HBM2000V/CDM500V/MM200V/LU200mA等级测试
