基于DIODES 的PI3DPX1207+PI3DBS16222 交叉开关方案

核心技术优势/方案详细规格/产品实体图/PCB/方块图Datasheet/测试报告/Gerber/Schematics/User manual +一键获取

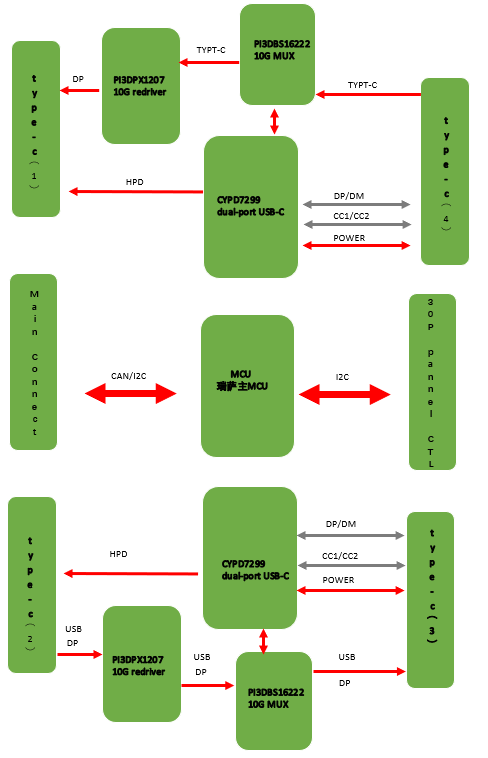

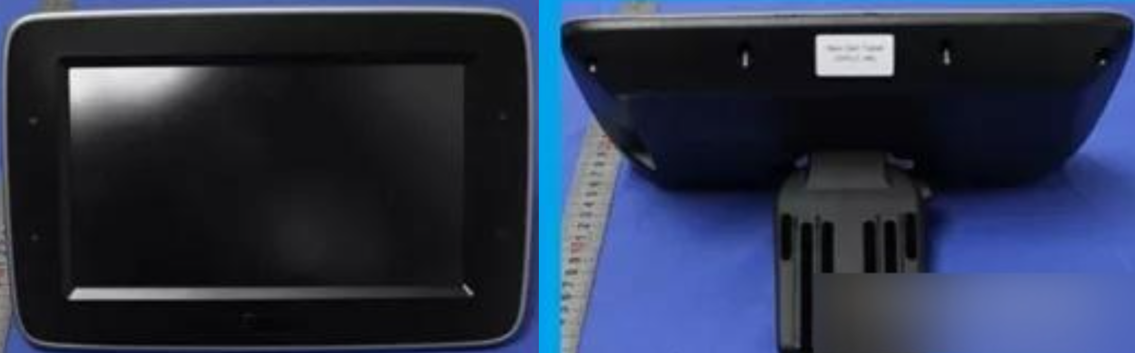

由于显示屏相隔距离较远,只有增加一块转接板对高速信号进行REDRIVER，才能保持原有眼图的信息.DIODES的PI3DBS1622将各高速（指USB3。2）的端口信息多路切换,同时与防反插的PI3USB31532连接,由PI3DPX1207来完成Redriver。

DIODES推出业界车用 10Gbps USB-C??DisplayPort? 替代 (DP-Alt) 模式线性 ReDriver? IC，符合 AEC-Q100 Grade 3 等级。DP-Alt 模式允许 DisplayPort 讯号透过 USB Type-C??接头传输。

PI3DPX1207Q?支持 8.1Gbps DP1.4 及 10Gbps USB 3.2 规格，可提供具备通透特性且与通讯协议无关的 ReDriver 能力，适合各种汽车产品应用，包括信息娱乐系统与仪表板显示器面板。

Qualcomm在其 Qualcomm??Snapdragon? 汽车开发平台 (ADP) 内，指定将 PI3DPX1207Q 用于信息娱乐产品应用。Snapdragon ADP 以该公司第三代 Qualcomm??Snapdragon? 汽车驾驶座平台为基础。

DP-Alt ReDriver 延迟极低，讯号完整性特性绝佳，極高适用 8k 显示器分辨率，信道链接调训具备完全通透特性。每个 4:4 线性差分信道可由 I2C 指令控制，包括均衡、增益和输出振幅。控制功能也包括调整讯号完整性设定以进行补偿，也可消除符码间干扰抖动。整合式辅助切换器与辅助接收器可透过 I2C 接口，监控 DisplayPort 关机指令或关闭电源指示。

PI3DPX1207Q?采用 42-TQFN 封装，支持 PPAP 文件，且以 IATF16949 标准认证的生产设施制造。

针对最新协议进行了优化，它提供了一种几乎通用的解决方案，可以在高性能电子设备（从个人电脑和移动设备到网络交换机背板和高端测试工具）周围路由高达20Gbps的高速信号。

随着高速串行和差分协议（如PCle 4.0、ThunderboltTM 3、SuperSpeed USB 20Gbps和10gbase - kr）的使用越来越多，对能够在pcb周围以及连接器和集成电路之间切换和路由信号的更有效解决方案的需求不断增长。

由于这些信号现在以高达20Gbps的速度运行，因此任何解决方案都必须在不影响信号完整性或引入延迟或错误的情况下运行。

PI3DBS16222是一款4通道差动交叉排交换机，采用直通模式，配置为2 × 2拓扑结构。

它的特点是输入端有四对差分，输出端有四对差分。

单个控制信号在两个输出对之间切换每个输入对，而单独的使能输入提供高阻抗的输入/输出隔离。

USB实施者论坛总裁兼首席运营官Jeff Ravencraft表示：“USB Type-C?接口的采用呈指数级增长，并促进了行业向具备20Gbps能力的超高速USB产品的转变。

该性能部分得益于Diodes Incorporated使用的绝缘体上硅（SOl）技术，该技术大大减少了器件内寄生电容的影响，直接有助于提高性能。

该器件提供2.5mm x 4.5mm的TQFN封装和2mm x 4mm的X1QFN封装。

它的小尺寸使PI3DBS16222适合在空间有限的移动应用中使用。

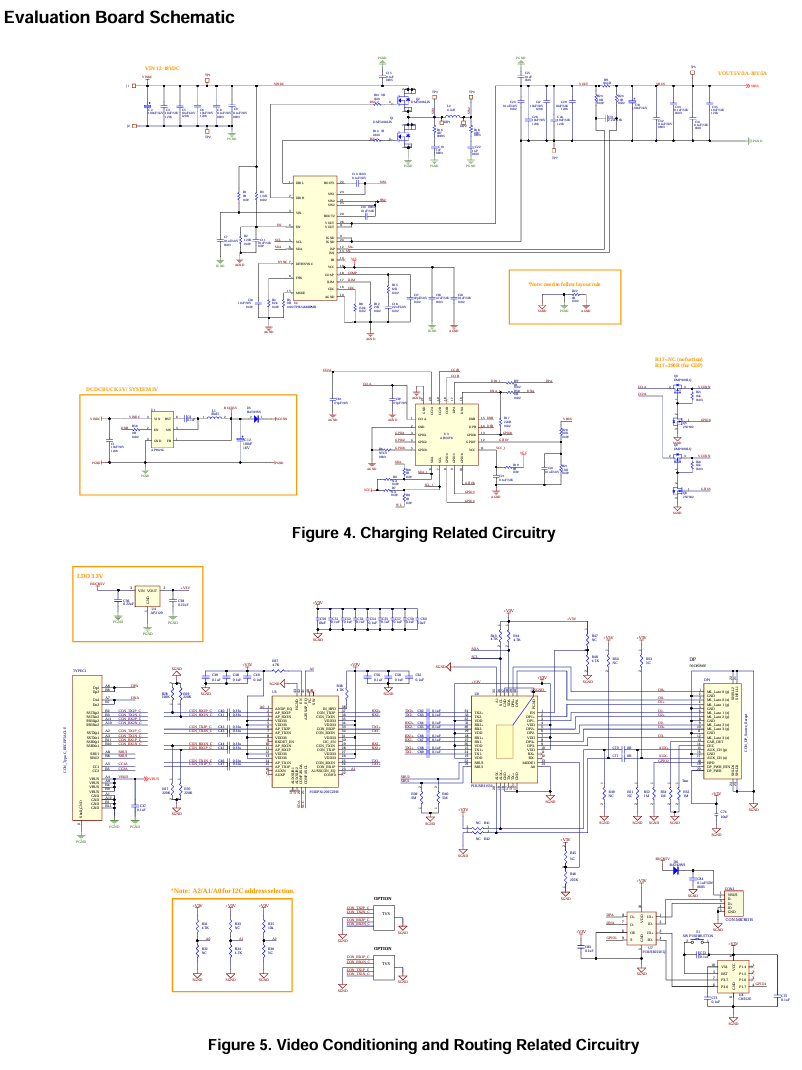

产品实例如下:
