抢答器设计Verilog代码Quartus DE2-70开发板

名称：抢答器设计Verilog代码Quartus? DE2-70开发板

软件：Quartus

语言：Verilog

代码功能：

1.设计目的:

(1)了解DE2-70开发极的硬件构成；

(2)熟悉开发极可用资源的硬件电路；

(3)掌握EDA开发疏程；

(4)熟悉 Quartus开发环境；

(5)掌握 Verilog基本语法；

(6)熟练掌握在 Quartus环境下进行软件仿真的方法。

2.设计内容及基本要求

设计一个抢答计分器,实现抢答和计分功能

(1)基本功能

①主持人按键清零,数码管显示0,此时进入抢答环节；

②主持人发出开始命令,5人开始抢答。其中一人先按下抢答键,数码管显示该人号码,且屏蔽其他人的按键。直到主持人按键请零,则开始下一次抢答；

3.完成分值的计算,每个人答对题目的概率为50%答对则加1分,答错则减；

④显示每个人的分值。

(2)扩展功能

可以实现题目分值的设置,分别设置分值为1、2、5分。

3.撰写课程设计报告。

报告内容要求如下：

设计题目、目的，内容设计思路;

系统电路图

各功能模块的功能,实现方法,电路图(源代码)、功能仿真图;开发极硬件资源便用情况

FPGA引脚分配表

编程模块的源代码请单;设计时碰到的问题及解决方法

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE2-70开发板验证，DE2-70开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

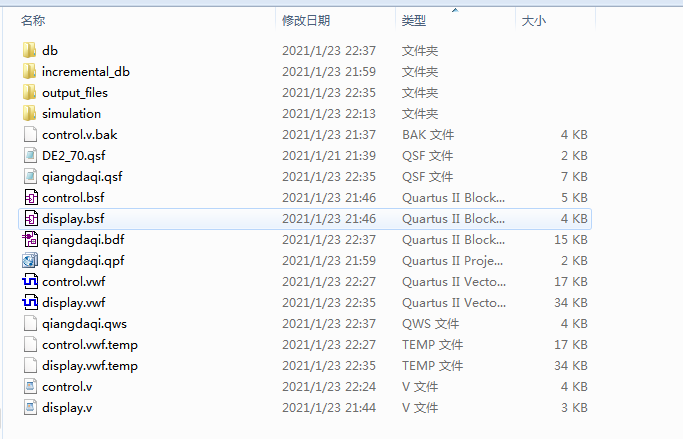

1.?工程文件

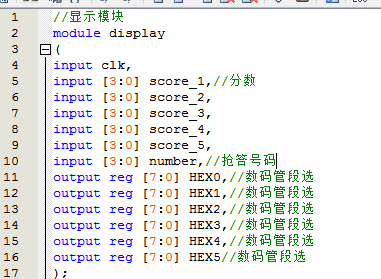

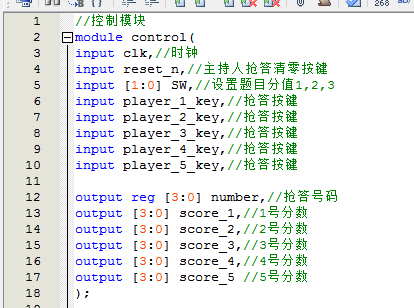

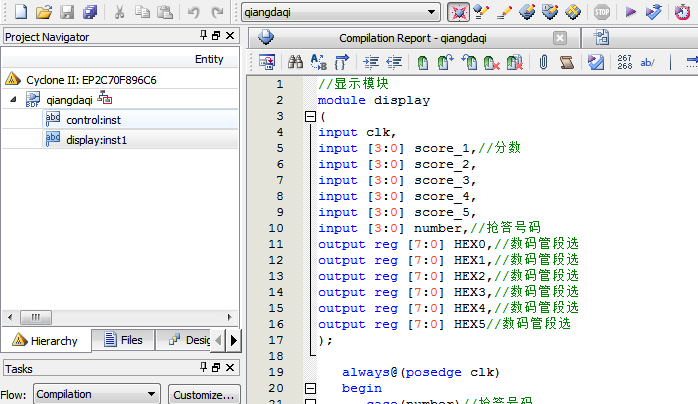

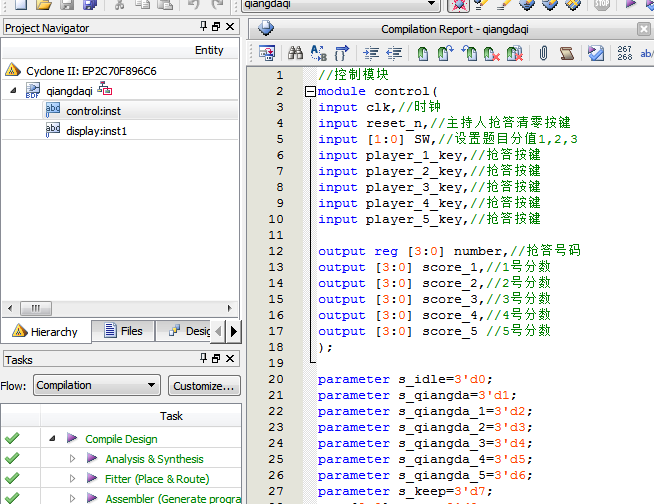

2.?程序文件

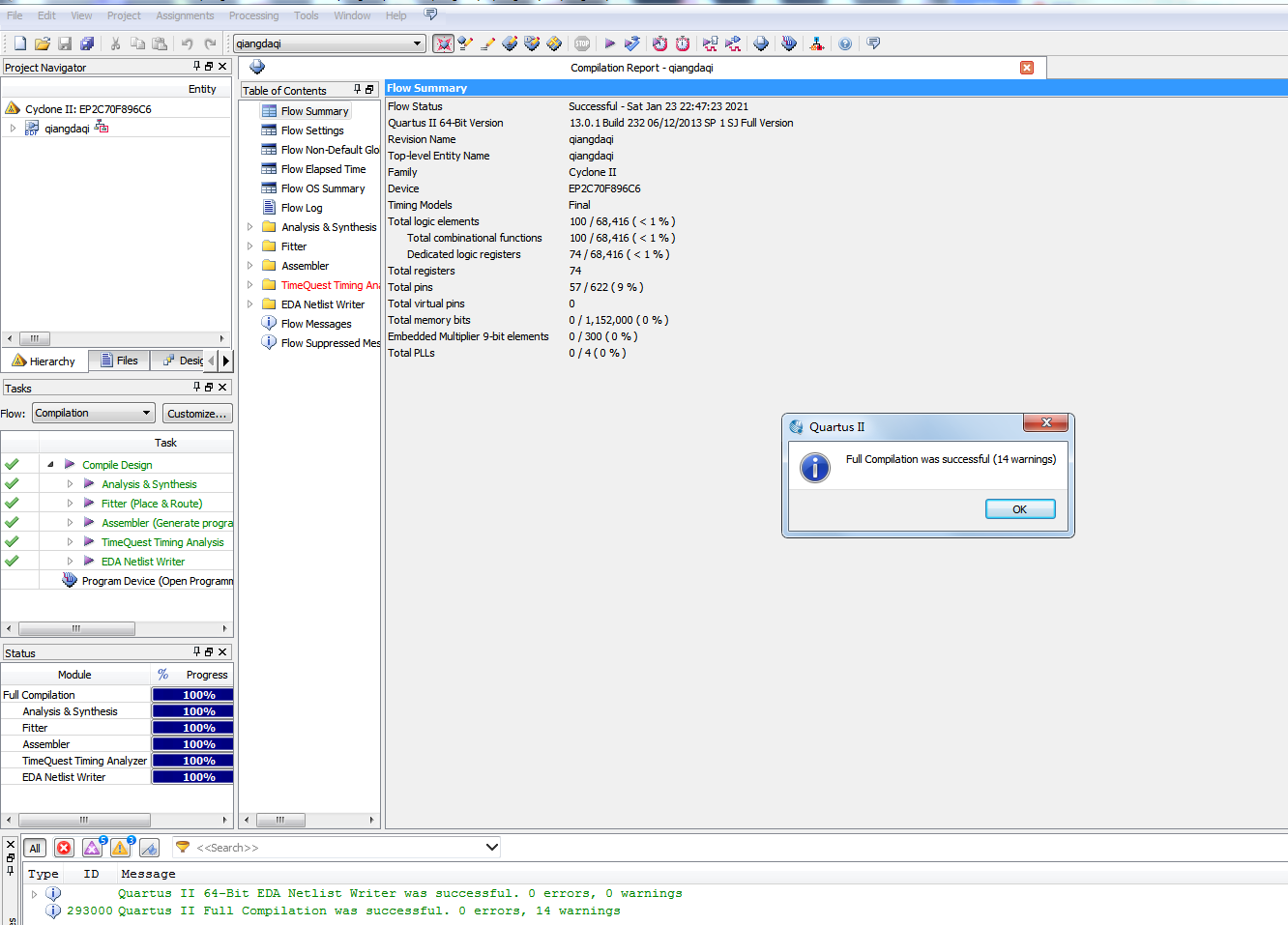

3.?程序编译

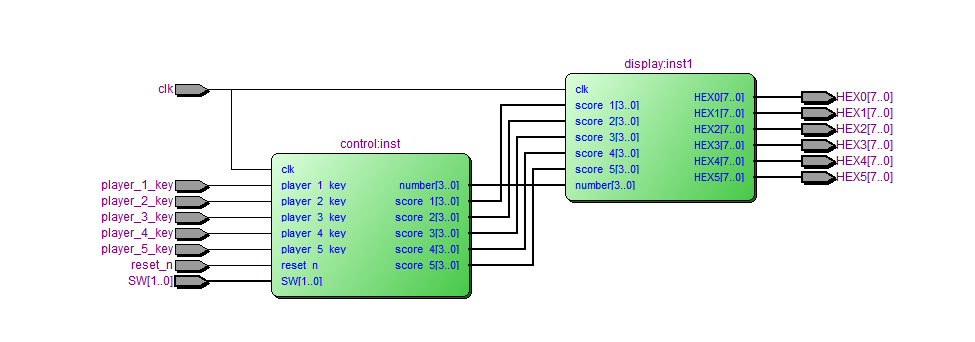

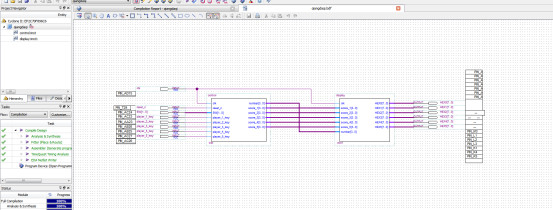

4.?RTL图

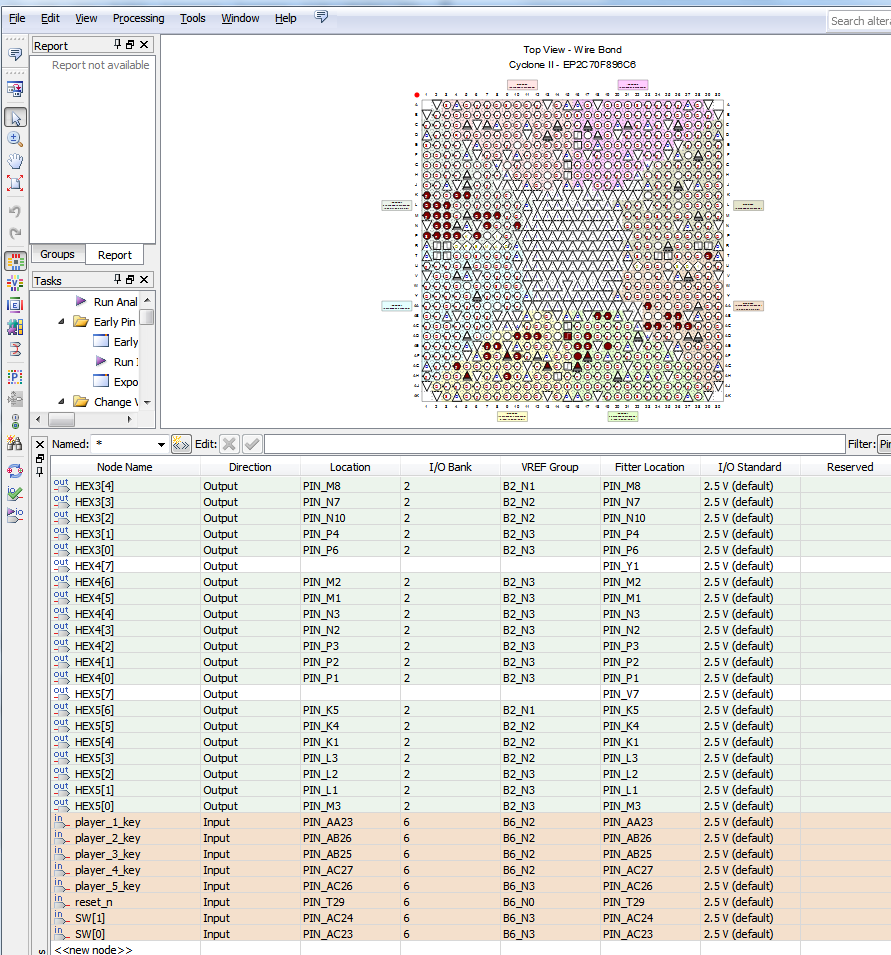

5.?管脚分配

6.?仿真图

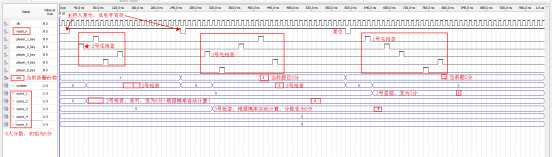

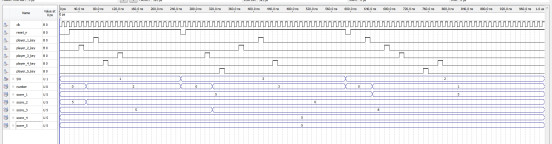

控制模块仿真图

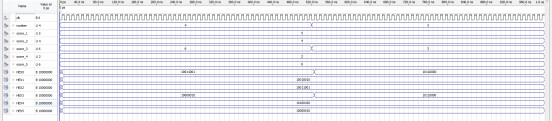

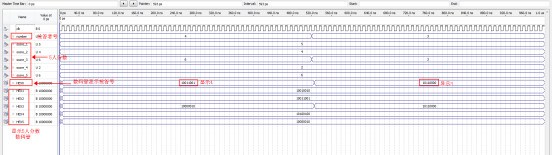

显示模块仿真图

部分代码展示:

//显示模块
module?display
(
input?clk,
input?[3:0]?score_1,//分数
input?[3:0]?score_2,
input?[3:0]?score_3,
input?[3:0]?score_4,
input?[3:0]?score_5,
input?[3:0]?number,//抢答号码
output?reg?[7:0]?HEX0,//数码管段选
output?reg?[7:0]?HEX1,//数码管段选
output?reg?[7:0]?HEX2,//数码管段选
output?reg?[7:0]?HEX3,//数码管段选
output?reg?[7:0]?HEX4,//数码管段选
output?reg?[7:0]?HEX5//数码管段选
);
always@(posedge?clk)
begin
case(number)//抢答号码
4'd0?:?HEX0<=?8'hc0;?
4'd1?:?HEX0<=?8'hf9;?
4'd2?:?HEX0<=?8'ha4;?
4'd3?:?HEX0<=?8'hb0;?
4'd4?:?HEX0<=?8'h99;?
4'd5?:?HEX0<=?8'h92;
4'd6?:?HEX0<=?8'h82;?
4'd7?:?HEX0<=?8'hf8;?
4'd8?:?HEX0<=?8'h80;?
4'd9?:?HEX0<=?8'h90;?
default:;?
endcase
end
always@(posedge?clk)
begin
case(score_1)//分数1
4'd0?:?HEX1<=?8'hc0;?
4'd1?:?HEX1<=?8'hf9;?
4'd2?:?HEX1<=?8'ha4;?
4'd3?:?HEX1<=?8'hb0;?
4'd4?:?HEX1<=?8'h99;?
4'd5?:?HEX1<=?8'h92;
4'd6?:?HEX1<=?8'h82;?
4'd7?:?HEX1<=?8'hf8;?
4'd8?:?HEX1<=?8'h80;?
4'd9?:?HEX1<=?8'h90;?
default:;?
endcase
end
always@(posedge?clk)
begin
case(score_2)//分数2
4'd0?:?HEX2<=?8'hc0;?
4'd1?:?HEX2<=?8'hf9;?
4'd2?:?HEX2<=?8'ha4;?
4'd3?:?HEX2<=?8'hb0;?
4'd4?:?HEX2<=?8'h99;?
4'd5?:?HEX2<=?8'h92;
4'd6?:?HEX2<=?8'h82;?
4'd7?:?HEX2<=?8'hf8;?
4'd8?:?HEX2<=?8'h80;?
4'd9?:?HEX2<=?8'h90;?
default:;?
endcase
end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1204
