四人抢答器设计Verilog代码Quartus 黑金AX515开发板

名称：四人抢答器设计Verilog代码Quartus? 黑金AX515开发板

软件：Quartus

语言：Verilog

代码功能：

四人抢答器

1、按复位键开始抢答，20秒后没人抢响一声提示。

2、具有提前抢答报警功能、答题时间报警功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在黑金AX515开发板验证，黑金AX515开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

1. 工程文件

2. 程序文件

3. 程序编译

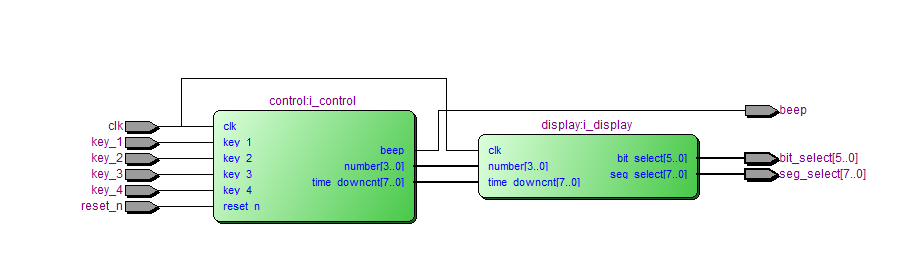

4. RTL图

5. 管脚分配

6. Testbench

7. 仿真图

整体仿真图

控制模块仿真

显示模块仿真

部分代码展示:

//数字式竞赛抢答器设计
//设计一个可容纳四组参赛者同时抢答的数字抢答器。
//（1）能判断第一抢答者并报警指示抢答成功，其他组抢答均无效；
//（2）设计倒计时时钟，若提前抢答则对相应的抢答组发出警报
module?qiangdaqi?(
input?clk,//50MHz
input?reset_n,//复位
input?key_1,//抢答键
input?key_2,//抢答键
input?key_3,//抢答键
input?key_4,//抢答键
output?beep,//蜂鸣器,低电平响(使用led代替)
output?[5:0]?bit_select,//数码管位选
output?[7:0]?seg_select//数码管段选
);
wire?[3:0]?number;//抢答编号
wire?[7:0]?time_downcnt;//倒计时
//控制模块
control?i_control?(
.?clk(clk),//50MHz
.?reset_n(reset_n),//复位
.?key_1(key_1),//抢答键
.?key_2(key_2),//抢答键
.?key_3(key_3),//抢答键
.?key_4(key_4),//抢答键
.?beep(beep),//蜂鸣器,低电平响
.?number(number),//抢答编号
.?time_downcnt(time_downcnt)//倒计时
);
//数码管显示模块
display?i_display(
.?clk(clk),
.?number(number),//抢答编号
.?time_downcnt(time_downcnt),//倒计时
.?bit_select(bit_select),//数码管位选
.?seg_select(seg_select)//数码管段选
);
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1092
