智能抢答器设计Verilog代码Quartus仿真

名称：智能抢答器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于FFGA的智能抢答器

设计要求

(1)设计语言为Veri1og,硬件开发平台为 Spartan-3E开发板。数码管显示倒计时5秒;每名选手抢到后由数码管显示其得分增加1,一共进行5轮。

(2)设计基于FPGA的智能抢答器的设计,要求有四名参赛选手,每次抢答由数码管显示倒计时5秒；每名选手抢到后由数码管显示其得分增加1，一共进行5轮。

(3)采用层次化的设计。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

2. 程序文件

3. 程序编译

4. RTL图

5. 管脚分配

6. 仿真文件

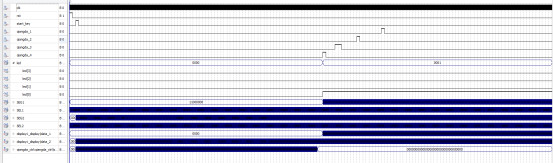

7. 仿真图

部分代码展示:

//抢答控制模块
module?qiangda_ctrl(
input?clk,//1KHz时钟
input?rst,
input?qiangda_1,//抢答者1
input?qiangda_2,//抢答者2
input?qiangda_3,//抢答者3
input?qiangda_4,//抢答者4
input?start_key,//开始键
output?reg?[3:0]?led,//抢答指示灯
output?reg?[3:0]?dis_5seconds,//倒计时5秒
output?reg?[3:0]?player_score_1,//1抢答分数
output?reg?[3:0]?player_score_2,//2抢答分数
output?reg?[3:0]?player_score_3,//3抢答分数
output?reg?[3:0]?player_score_4,//4抢答分数
output?reg?[3:0]?numbers//轮数
);
//定义状态
reg?[3:0]?state=4'd0;
parameter?s_idle=4'd0;
parameter?s_start=4'd1;
parameter?s_timecnt=4'd2;
parameter?s_qiangda=4'd3;
parameter?s_qiangda_1=4'd4;
parameter?s_qiangda_2=4'd5;
parameter?s_qiangda_3=4'd6;
parameter?s_qiangda_4=4'd7;
parameter?s_keep=4'd8;
reg?[31:0]?second_count=32'd0;//计数器
//控制倒计时
always@(posedge?clk?or?posedge?rst)
if(rst)
second_count<=32'd0;
else
if(state==s_timecnt)//倒计时状态
second_count<=second_count+32'd1;//计数
else
second_count<=32'd0;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1301
