脉冲宽度测量电路设计Verilog代码Quartus 睿智FPGA开发板

名称：脉冲宽度测量电路设计Verilog代码Quartus? 睿智FPGA开发板

软件：Quartus

语言：Verilog

代码功能：

脉冲宽度测量电路,输出脉冲持续时间

(1)采用系统的1M输入时钟作为测量基准;

(2)输入高电平脉冲,异步于时钟;

(3)数码管显示当前脉冲的持续时间,可复位为0;

(4)记忆至少3个测量值,用按键回显。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

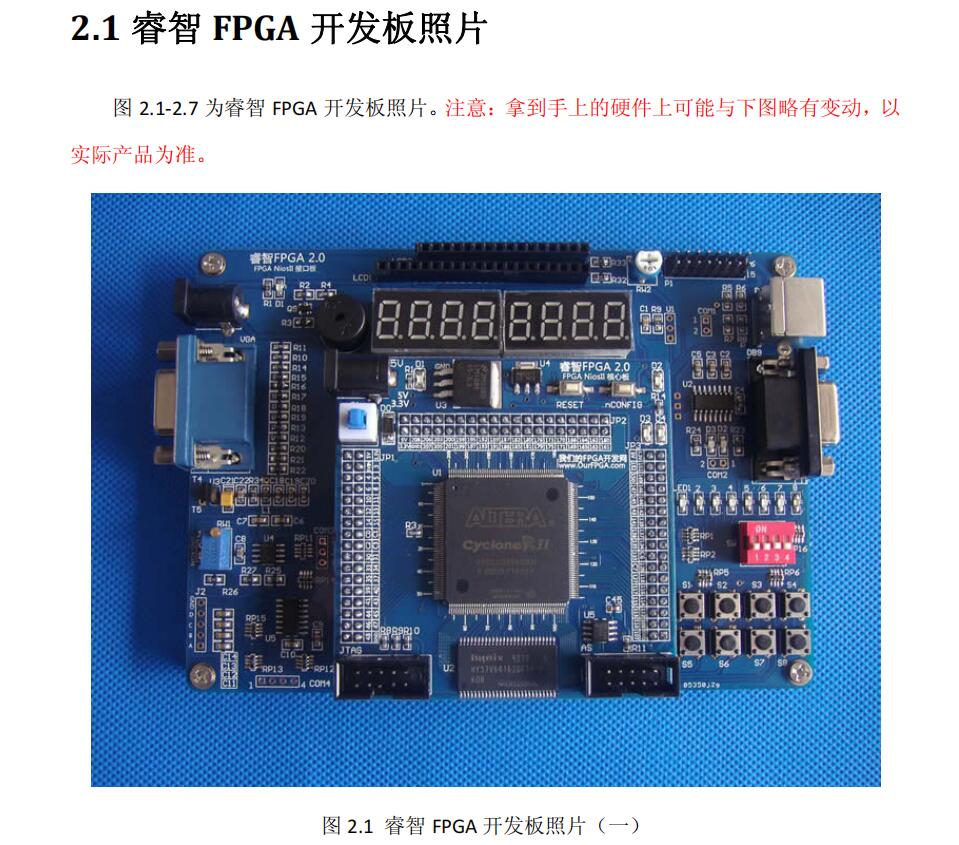

本代码已在睿智FPGA开发板验证，睿智FPGA开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

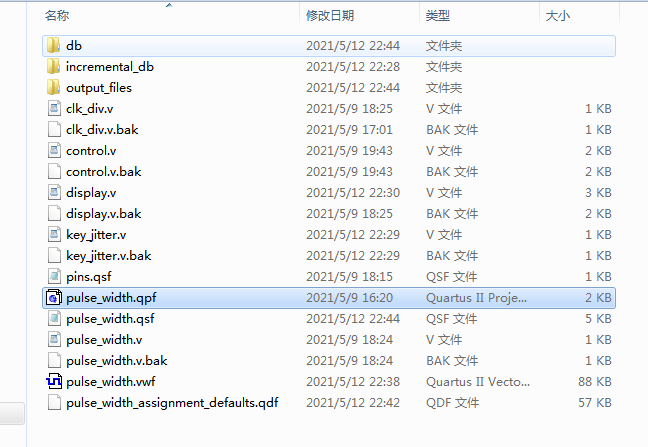

1. 工程文件

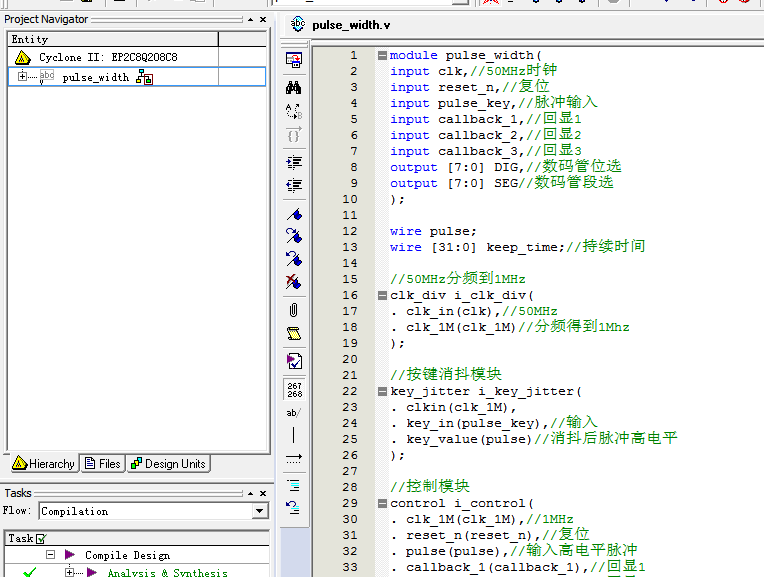

2. 程序文件

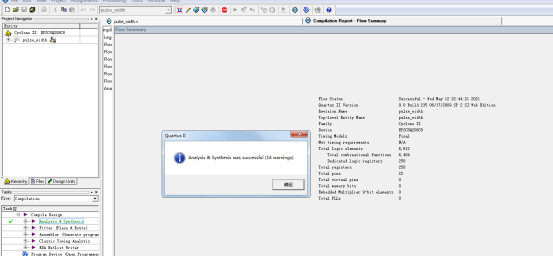

3. 程序编译

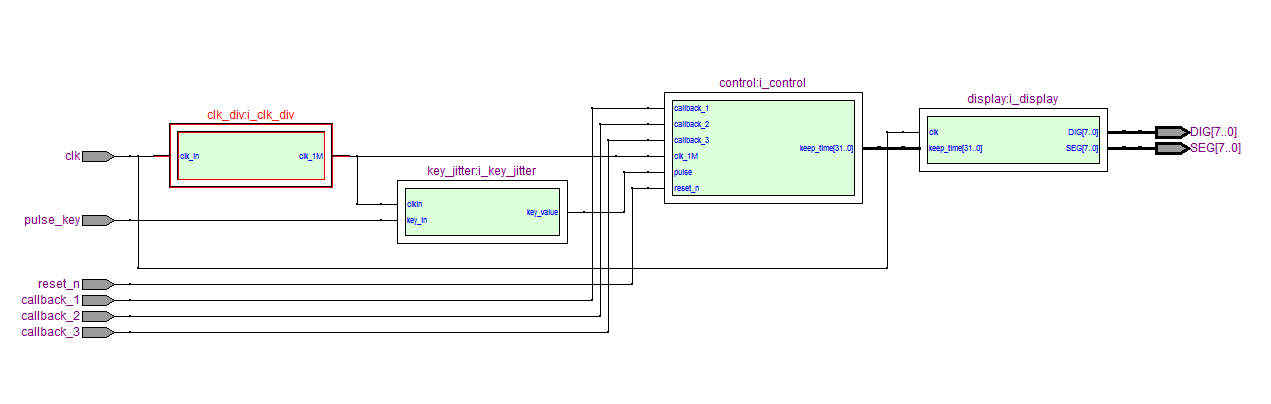

4. RTL图

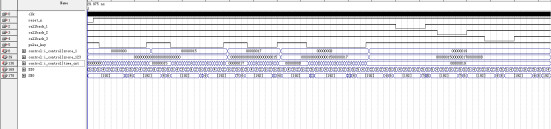

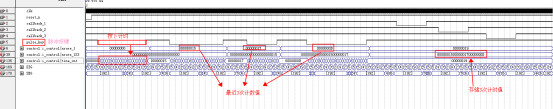

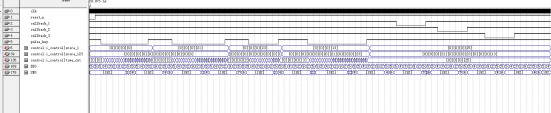

5. 仿真图

部分代码展示:

module?pulse_width(
input?clk,//50MHz时钟
input?reset_n,//复位
input?pulse_key,//脉冲输入
input?callback_1,//回显1
input?callback_2,//回显2
input?callback_3,//回显3
output?[7:0]?DIG,//数码管位选
output?[7:0]?SEG//数码管段选
);
wire?pulse;
wire?[31:0]?keep_time;//持续时间
//50MHz分频到1MHz
clk_div?i_clk_div(
.?clk_in(clk),//50MHz
.?clk_1M(clk_1M)//分频得到1Mhz
);
//按键消抖模块
key_jitter?i_key_jitter(
.?clkin(clk_1M),
.?key_in(pulse_key),//输入
.?key_value(pulse)//消抖后脉冲高电平
);
//控制模块
control?i_control(
.?clk_1M(clk_1M),//1MHz
.?reset_n(reset_n),//复位
.?pulse(pulse),//输入高电平脉冲
.?callback_1(callback_1),//回显1
.?callback_2(callback_2),//回显2
.?callback_3(callback_3),//回显3
.?keep_time(keep_time)//持续时间
);
//显示模块
display?i_display(
.?clk(clk),
.?keep_time(keep_time),//持续时间
.?DIG(DIG),//数码管位选
.?SEG(SEG)//数码管段选
);
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=643
