交通灯控制器设计Verilog代码Quartus 实验箱

名称：交通灯控制器设计Verilog代码Quartus? 实验箱

软件：Quartus

语言：Verilog

代码功能：

交通灯控制器

任务与要求

1.用LED灯表示交通状态,并以七段数码显示器显示当前状态剩余秒数。能实现特殊状态的功能显示,进入特殊状态时,东西南北路口均显示红灯状态。

2.主干道绿灯亮时,支干道红灯亮,反之亦然,二者交替允许通行,主干道每次放行35秒,支干道每次放行25秒。每次由绿灯变为红灯的过程中,亮光的黄灯作为过渡,亮黄灯的时间为5秒。该交通灯的亮灭顺序是如下：

3.能实现正常的倒计时显示功能

4.能实现总体清零功能,计数器由初始状态开始计数,对应状态的指示灯亮。

扩展功能

主干道增加左转灯,包括左转的绿灯、黄灯和红灯,即,主干道直行绿灯35s+黄灯5s时,左转红灯亮,完成后,直行红灯亮,左转绿灯亮15s,黄灯亮5s,然后支干道绿灯亮,左转红队亮。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

1. 工程文件

//IO10连K1;--IO1,2,3连LED1，2，3;--IO7,8,9连LED 4，5，6。

//IO21~IO31连数码管A,B,C,D,E,F,G, DP；IO14~16连数码管C1,C2,C3,C4

//数码管是LED DISP

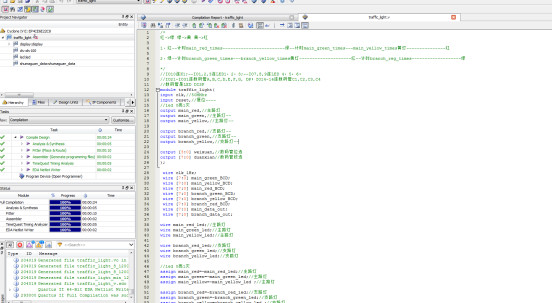

2. 程序文件

3. 程序编译

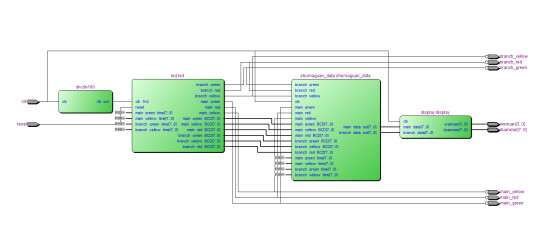

4. RTL图

5. 管脚分配

6. Testbench

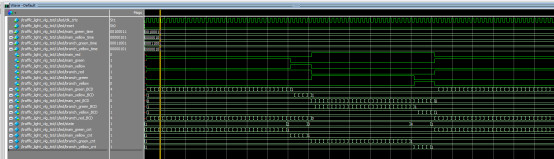

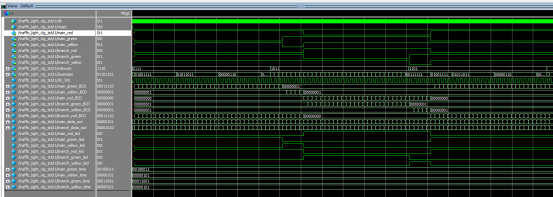

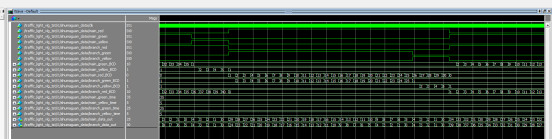

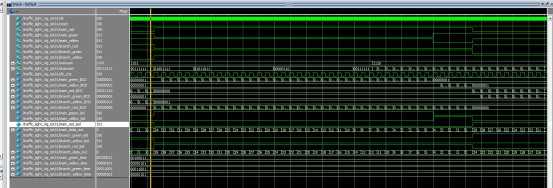

7. 仿真图

分频模块

控制模块

倒计时模块

显示模块

部分代码展示:

/*
红->绿?绿->黄?黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
//IO10连K1;--IO1,2,3连LED1，2，3;--IO7,8,9连LED?4，5，6。
//IO21~IO31连数码管A,B,C,D,E,F,G,?DP；IO14~16连数码管C1,C2,C3,C4
//数码管是LED?DISP
module?traffic_light(
input?clk,//50MMhz
input?reset,//复位----
//led?0亮1灭
output?main_red,//主路灯
output?main_green,//主路灯--
output?main_yellow,//主路灯--
output?branch_red,//支路灯--
output?branch_green,//支路灯--
output?branch_yellow,//支路灯--
output?[3:0]?weixuan,//数码管位选
output?[7:0]?duanxian//数码管段选
);
?wire?clk_1Hz;
?wire?[7:0]?main_green_BCD;
?wire?[7:0]?main_yellow_BCD;
?wire?[7:0]?main_red_BCD;
?wire?[7:0]?branch_green_BCD;
?wire?[7:0]?branch_yellow_BCD;
?wire?[7:0]?branch_red_BCD;
?wire?[7:0]?main_data_out;
?wire?[7:0]?branch_data_out;
?
wire?main_red_led;//主路灯
wire?main_green_led;//主路灯
wire?main_yellow_led;//主路灯
wire?branch_red_led;//支路灯
wire?branch_green_led;//支路灯
wire?branch_yellow_led;//支路灯
//led?0亮1灭
assign?main_red=~main_red_led;//主路灯
assign?main_green=~main_green_led;//主路灯
assign?main_yellow=~main_yellow_led?;//主路灯
assign?branch_red=~branch_red_led;//支路灯
assign?branch_green=~branch_green_led;//支路灯
assign?branch_yellow=~branch_yellow_led?;//支路灯

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1284
