温度控制器设计Verilog代码Quartus仿真

名称：温度控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

温度控制器设计

要求：

1.当温度高于标值时，电动机正转，降温；

2.当温度低于标值时，电动机反转，升温；

3.要能够实时监测温度，并通过数码管显示；

4.温度使用按键控制升高或者降低。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

2. 程序文件

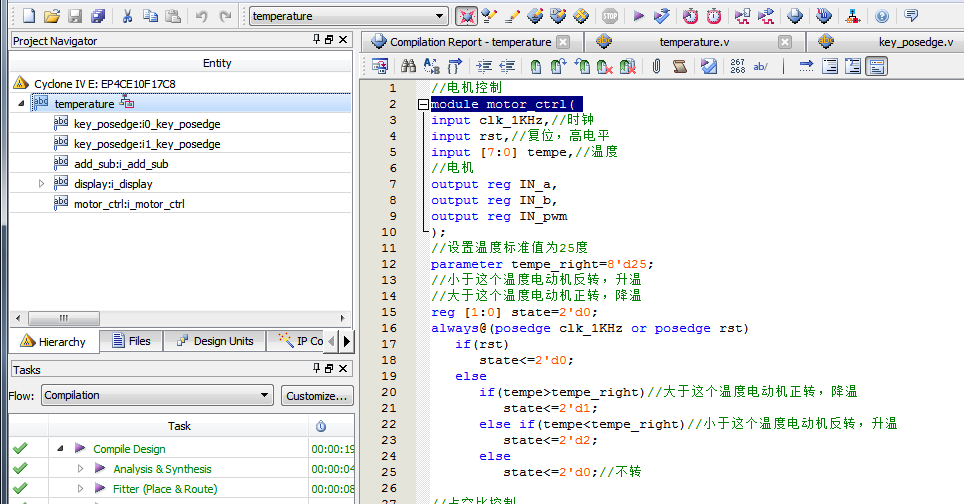

3. 程序编译

4. RTL图

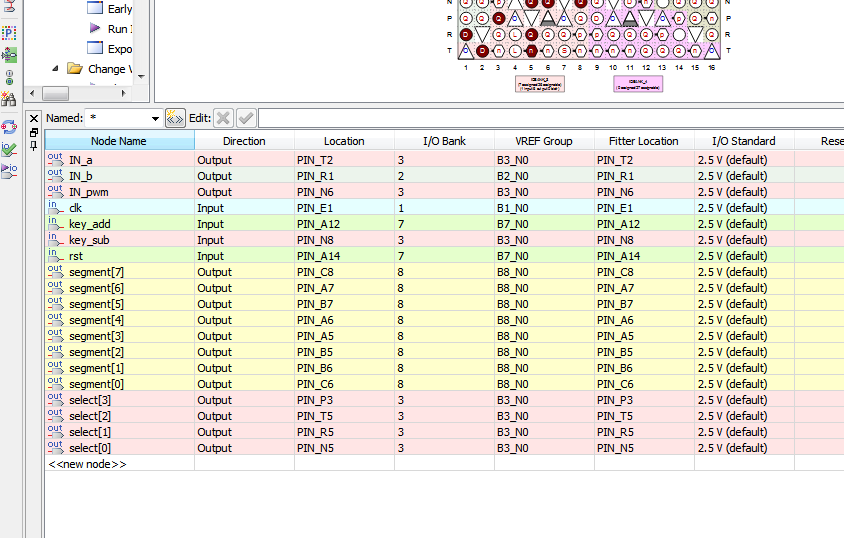

5. 管脚分配

6. Testbench

7. 仿真图

整体仿真图

按键上升沿检测模块

温度控制模块

显示模块

电机控制模块

部分代码展示:

module?temperature(
input?clk,//时钟
input?rst,//复位，高电平
input?key_add,//输入加按键
input?key_sub,//输入减按键
//电机
output?IN_a,
output?IN_b,
output?IN_pwm,
//共阳极数码管
output?[7:0]?segment,//数码管段选显示
output?[3:0]?select//数码管位选显示
);
wire?[7:0]?tempe;//温度
wire?add;//增加键
wire?sub;//减小键
//按键上升沿检测模块
key_posedge?i0_key_posedge(
.?clk(clk),//时钟
.?key_in(key_add),//输入按键
.?key_posedge(add)?//按键上升沿
);
key_posedge?i1_key_posedge(
.?clk(clk),//时钟
.?key_in(key_sub),//输入按键
.?key_posedge(sub)?//按键上升沿
);
//温度增加或者减小模块
add_sub?i_add_sub(
.?clk(clk),//时钟
.?add(add),//增加键
.?sub(sub),//减小键
.?tempe(tempe)//温度
);
//电机控制
motor_ctrl?i_motor_ctrl(
.?clk_1KHz(clk),//时钟
.?rst(rst),//复位，高电平
.?tempe(tempe),//温度
//电机
.?IN_a(IN_a),
.?IN_b(IN_b),
.?IN_pwm(IN_pwm)
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1305
