【代码库】[MCXN947 + IW416 ] HTTPS LCD 示例应用程序

[MCXN947 + IW416 ] HTTPS LCD 示例应用程序

这是使用 Wi-Fi 扩展板 FRDM-IW416-AW-AM510 在 FRDM-MCXN947 上通过 LCD 接口进行 HTTPS 客户端-服务器通信的演示示例。

主板：FRDM-MCXN947

扩展板：FRDM-IW416-AW-AM510

类别：RTOS、无线连接、触摸感应

外设：GPIO、DISPLAY、SDIO

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 常见问题解答
5. 支持
6. 发行说明

1.软件

• MCUXpresso 11.9.0或更新版本。
• 适用于 VScode 1.5.61 或更高版本的 MCUXpresso
• FRDM-MCXN947的SDK。

2.硬件

• FRDM MCXN947
• FRDM-IW416-AW-AM510
• LCD-PAR-S035。

3. 设置

3.1 步骤 1

1. 打开 MCUXpresso IDE，在快速启动面板中，选择从应用程序代码中心导入

2. 在搜索栏中输入演示名称。

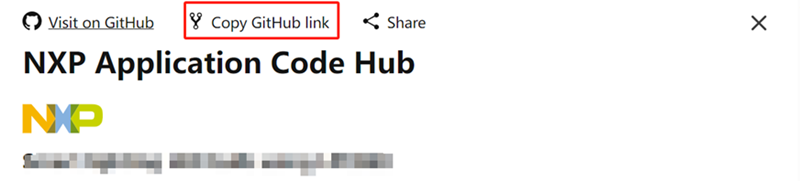

3. 点击复制GitHub链接，MCUXpresso IDE将自动检索项目属性，然后单击下一步>。

4. 选择主分支然后点击Next>，选择MCUXpresso工程，点击Finish按钮完成导入。

3.2 准备演示

1. 使用 USB C 型线缆连接 PC 主机和 FRDM-MCXN947 开发板上的 CMSIS DAP USB 端口

2. 使用以下设置打开串行终端：
   • 115200波特率
   • 8个数据位
   • 无奇偶校验
   • 一个停止位
   • 无流量控制
3. 设置Wi-Fi扩展板FRDM-IW416-AW-AM510的跳线。
   • 移除 J12、J3（全部 4 个）
   • 添加 J7 2-3

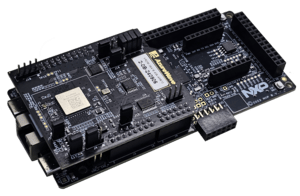

4. 将Wi-Fi扩展板FRDM-IW416-AW-AM510连接到FRDM-MCXN947。

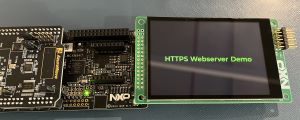

5. 对于 LCD 连接，首先检查 LCD 背面的 SW1，开关位置应为 010。将 LCD-PAR-S035 模块插入 J8 连接器。LCD-PAR-S035 有两排额外的排线，与 FRDM-MCXN947 开发板的 J8 接口不匹配，因此请确保其连接正确，如下图所示。

6. 将程序下载到目标板。
7. 按下开发板上的重置按钮或在 IDE 中启动调试器即可开始运行演示。

3.3 运行演示

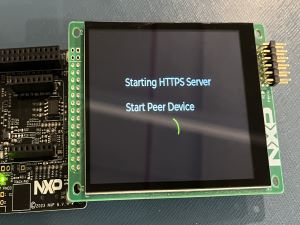

1. LCD 启动屏幕

2. 按启动 HTTPS 服务器按钮启动 HTTPS 服务器。

3. 启动对等设备并等待与服务器的连接。

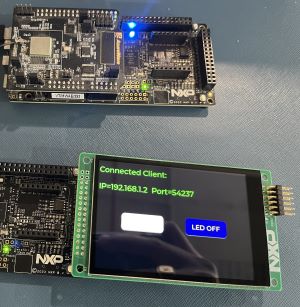

4. 连接成功后，按LED ON/LED OFF按钮可以打开或关闭对端设备的LED灯。

4. 常见问题解答

如果适用，请在此处添加常见问题解答。如果没有，请删除此部分。

5. 支持

在此提供帮助的 URL。

项目元数据

有关此示例的内容/正确性的问题可以作为此 GitHub 存储库中的问题输入。
