可调倒计时器设计Verilog代码Quartus仿真

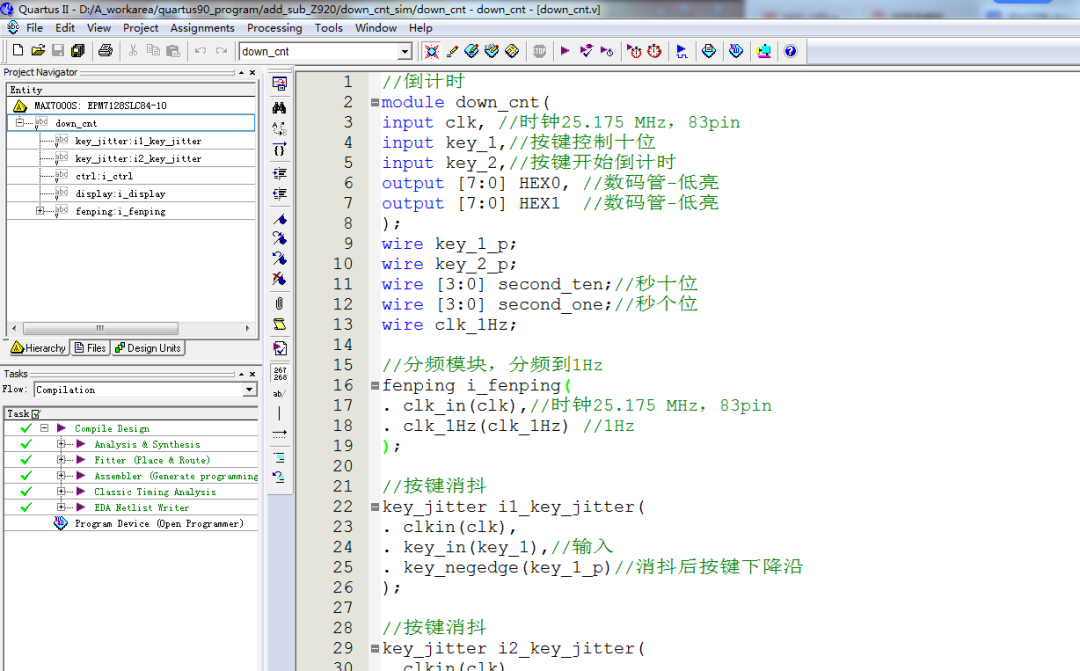

名称：可调倒计时器设计Verilog代码Quartus仿真（文末获取）

软件：Quartus

语言：Verilog

代码功能：

功能：用2个数码管显示倒计时时间，每秒计时减1。初始时间为10秒，可以通过按键1修改初始时间，按键1按一次时间加10秒，加到90秒返回到10秒，按下按键2开始倒计时。计时到0停止计时。

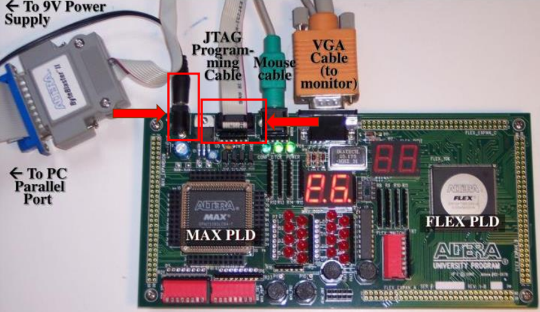

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

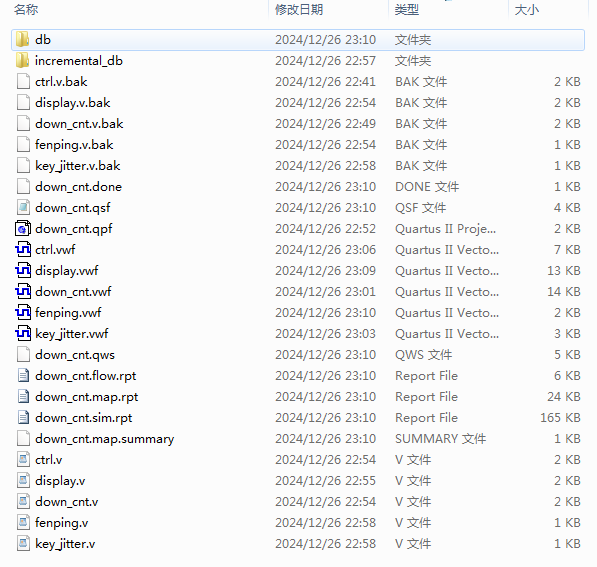

1.工程文件

2、程序文件

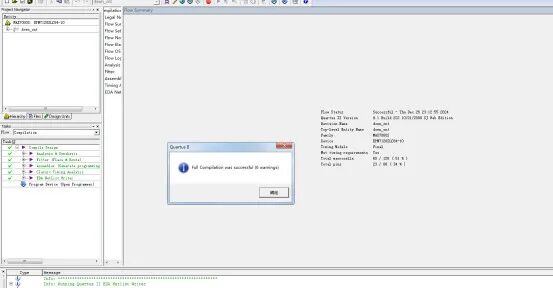

3、程序编译

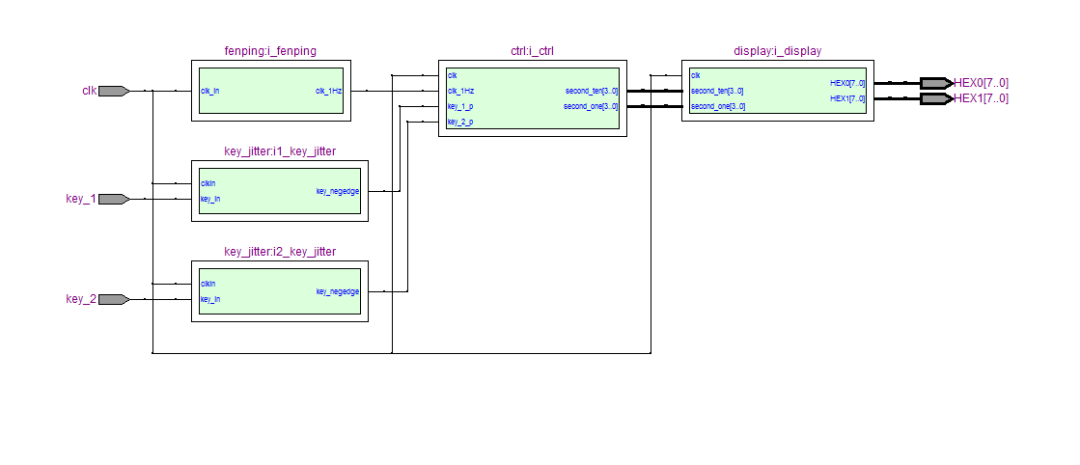

4、RTL图

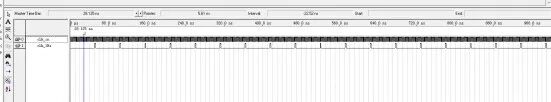

5、仿真图

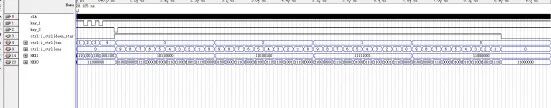

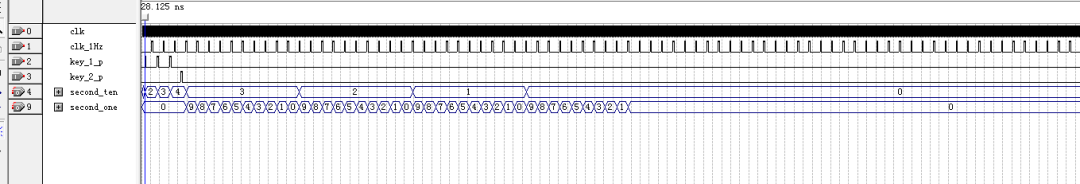

整体仿真图

分频模块

按键模块

控制模块

显示模块

部分代码展示:

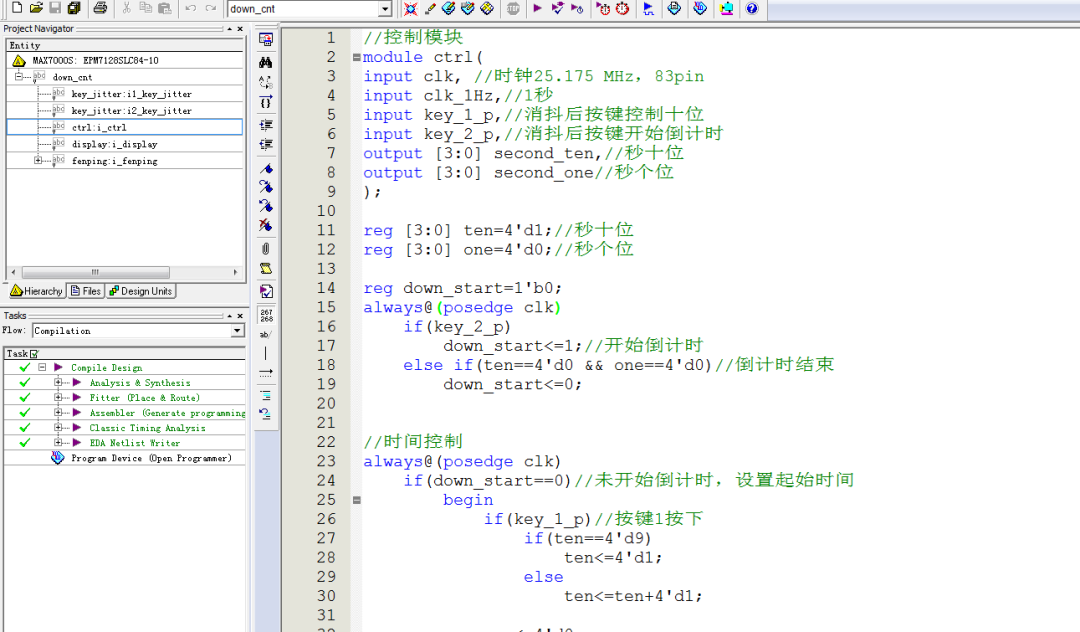

//控制模块
module?ctrl(
input?clk,?//时钟25.175?MHz，83pin
input?clk_1Hz,//1秒
input?key_1_p,//消抖后按键控制十位
input?key_2_p,//消抖后按键开始倒计时
output?[3:0]?second_ten,//秒十位
output?[3:0]?second_one//秒个位
);
reg?[3:0]?ten=4'd1;//秒十位
reg?[3:0]?one=4'd0;//秒个位
reg?down_start=1'b0;
always@(posedge?clk)
if(key_2_p)
down_start<=1;//开始倒计时
else?if(ten==4'd0?&&?one==4'd0)//倒计时结束
down_start<=0;
//时间控制
always@(posedge?clk)
if(down_start==0)//未开始倒计时，设置起始时间
begin
if(key_1_p)//按键1按下
if(ten==4'd9)
ten<=4'd1;
else
ten<=ten+4'd1;
one<=4'd0;
end
else?if(clk_1Hz)//开始倒计时
begin
if(ten==4'd0?&&?one==4'd0)//结束
begin
ten<=4'd0;
one<=4'd0;
end
else?if(one==4'd0)//个位为0
begin
ten<=ten-4'd1;//倒计时
one<=4'd9;
end
else
begin
ten<=ten;
one<=one-4'd1;//倒计时
end
end
assign?second_ten=ten;//秒十位
assign?second_one=one;//秒个位
endmodule

源代码下载（付费后可见）：

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1532
