AD7705驱动及UART串口输出VHDL代码Quartus仿真

名称：AD7705驱动及UART串口输出VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

AD77025芯片控制及串口输出

1、使用FPGA控制AD77025芯片，使其输出AD值。

2、将数据计算后通过UART串口输出。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

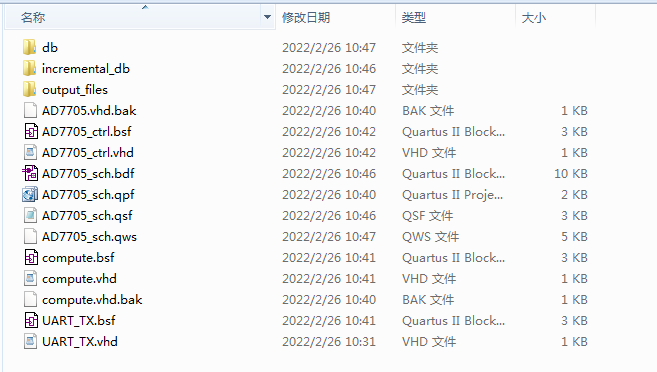

1. 工程文件

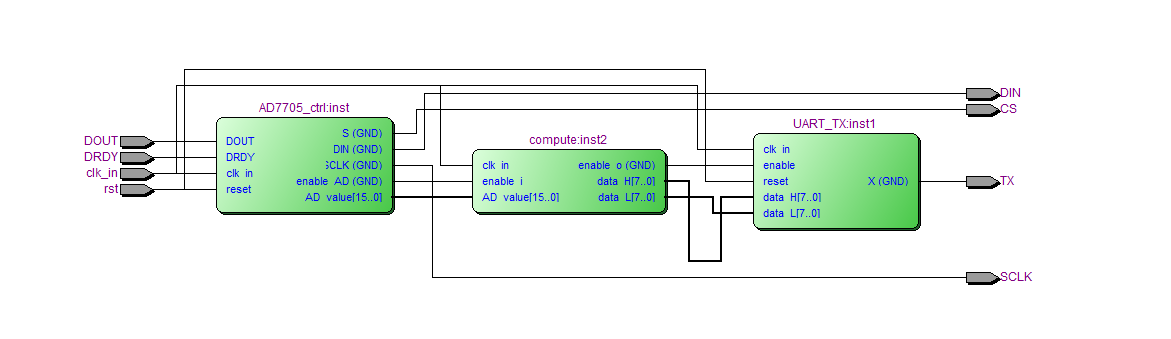

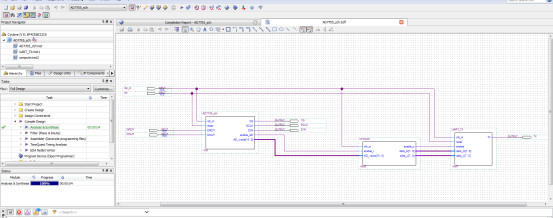

2. 原理图文件

3. 程序编译

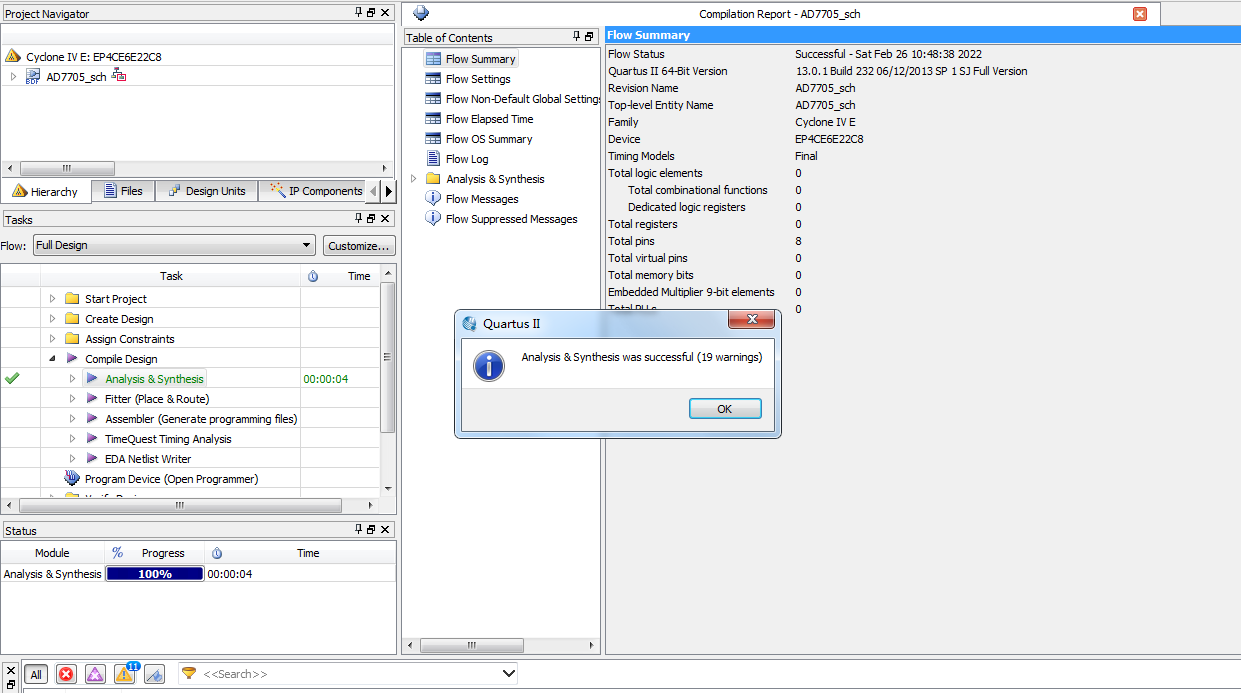

4. RTL图

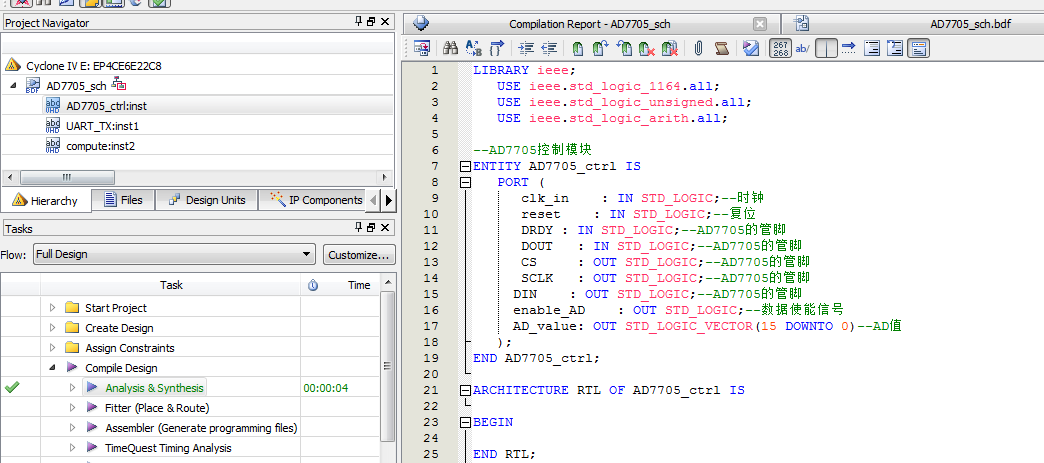

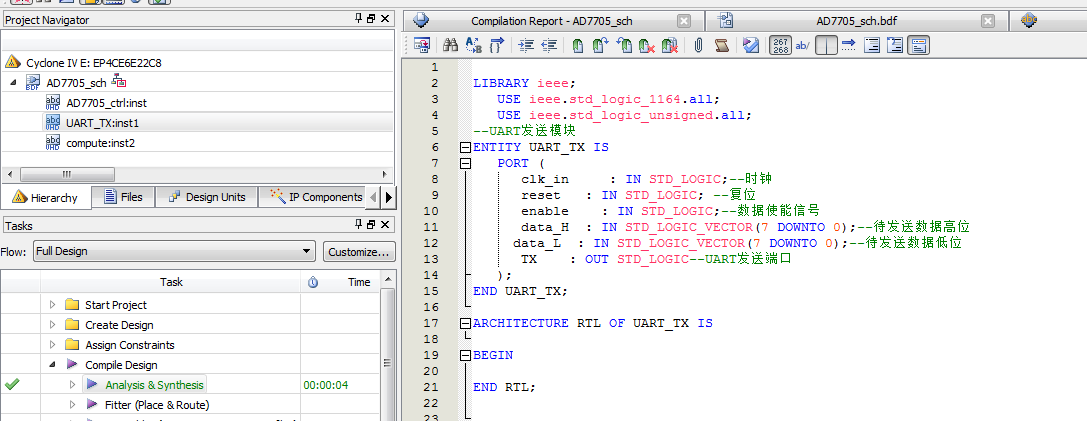

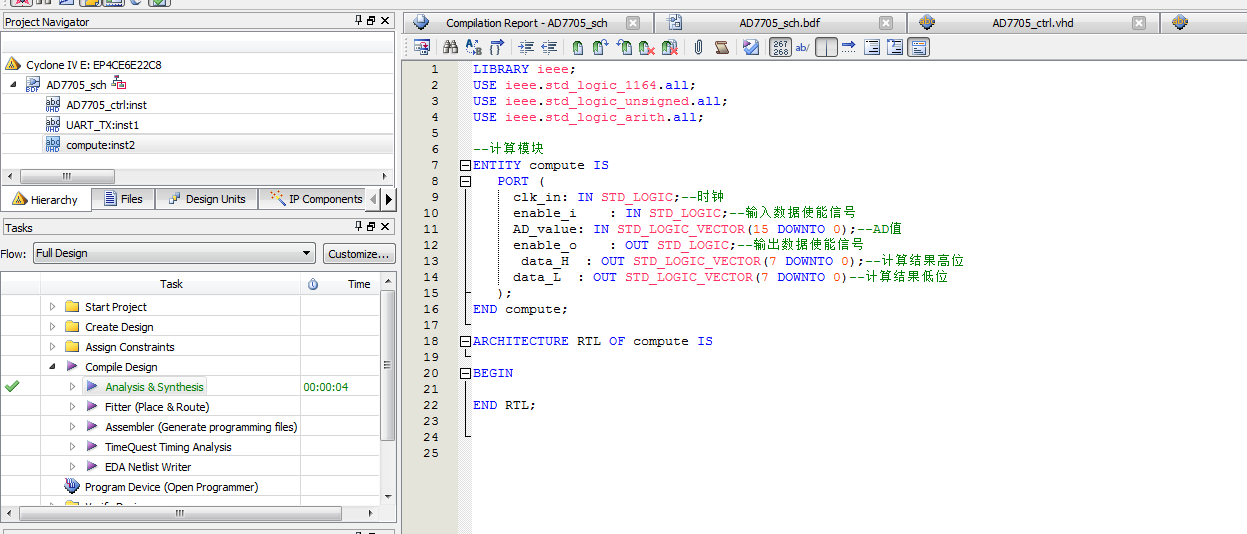

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
???USE?ieee.std_logic_arith.all;
--AD7705控制模块
ENTITY?AD7705_ctrl?IS
???PORT?(
??????clk_in????:?IN?STD_LOGIC;--时钟
??????reset????:?IN?STD_LOGIC;--复位
??????DRDY?:?IN?STD_LOGIC;--AD7705的管脚
??????DOUT???:?IN?STD_LOGIC;--AD7705的管脚
??????CS?????:?OUT?STD_LOGIC;--AD7705的管脚
??????SCLK???:?OUT?STD_LOGIC;--AD7705的管脚
??DIN????:?OUT?STD_LOGIC;--AD7705的管脚
??enable_AD????:?OUT?STD_LOGIC;--数据使能信号
??AD_value:?OUT?STD_LOGIC_VECTOR(15?DOWNTO?0)--AD值
???);
END?AD7705_ctrl;
ARCHITECTURE?RTL?OF?AD7705_ctrl?IS
BEGIN
???
END?RTL;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=701
