名称：基于FPGA的实验、并行高速ADC和高速DAC实验VHDL代码Quartus仿真实验箱

软件：Quartus

语言：VHDL

代码功能：

实验、并行高速ADC和高速DAC实验

1、实验前的准备

打开实验箱开关,连接好JTAG下载线,将开发平台上的 MODUL SEL组合开关上的1、2、6、8拨上,3、4、5、7拨下,使两个共阳极数码管显示为C5,此时可选中适合本实验的模块组合(也可选择其它含有本实验模块的组合,其管脚分配请参考附录)该实验的硬件工程对应D: GX CIDE_SOPCEP3C55 projectsCIDE_C5;

2、实验目的

熟悉并行高速模数转换芯片ADC1175-50和高速数模转换芯片AD9708的使用方法。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

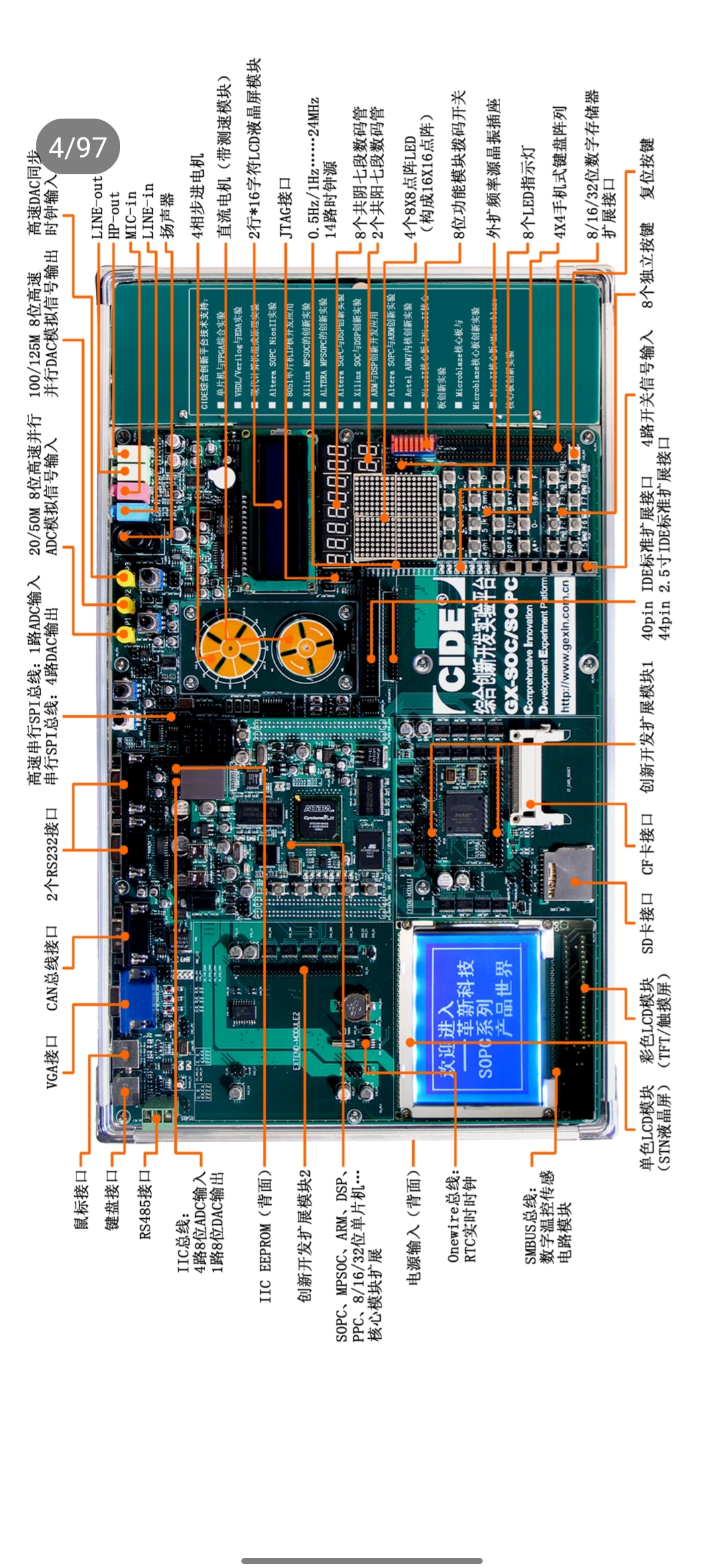

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：


演示视频：

设计文档：

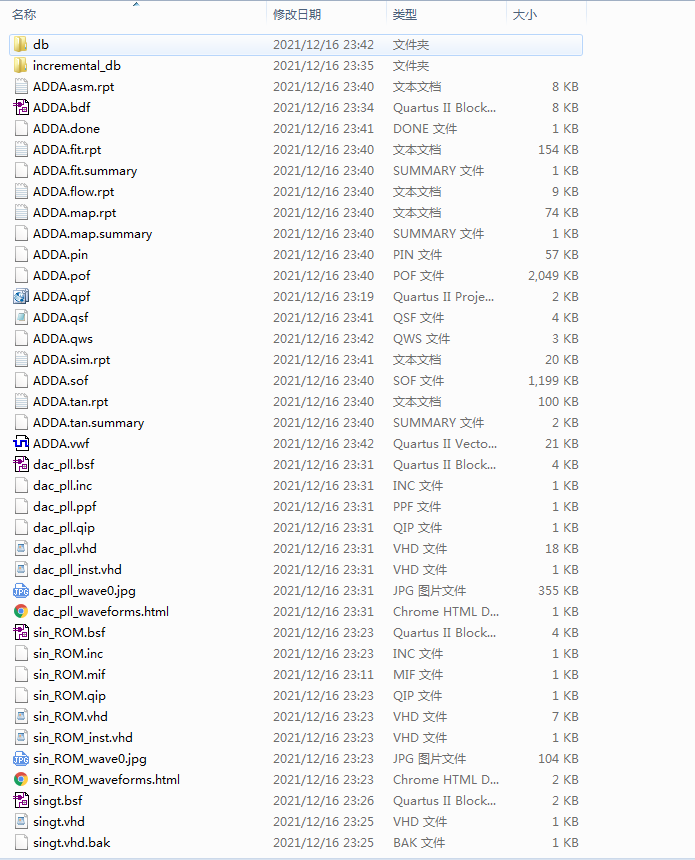

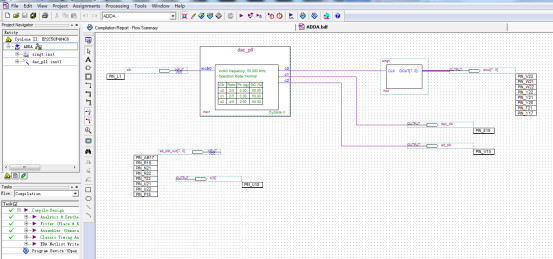

1. 工程文件

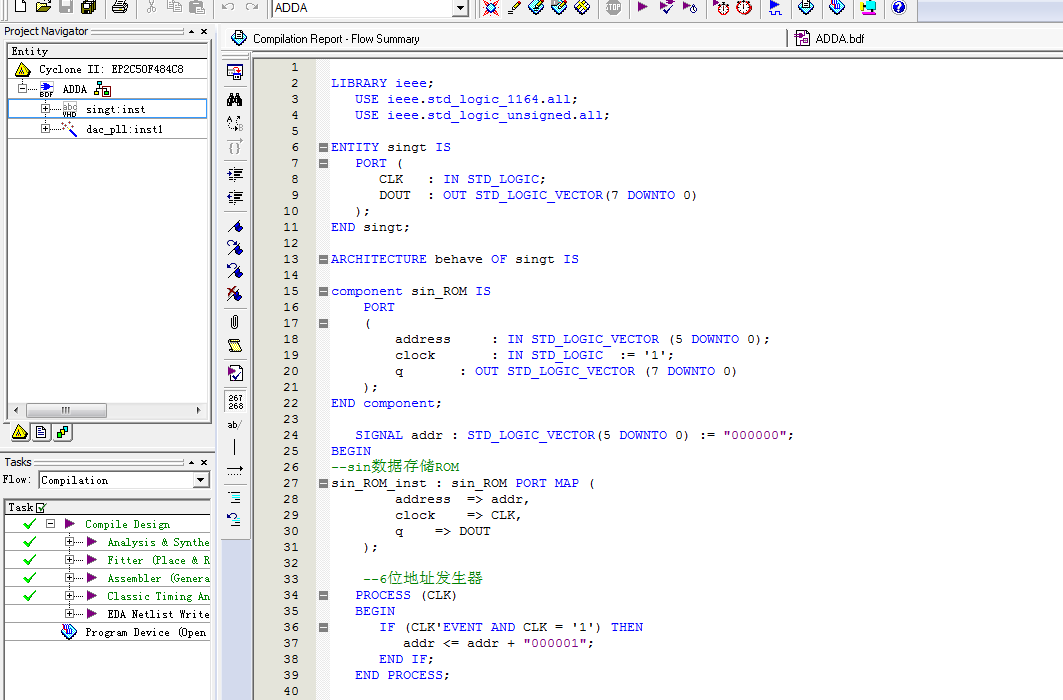

2. 程序文件

3. 程序编译

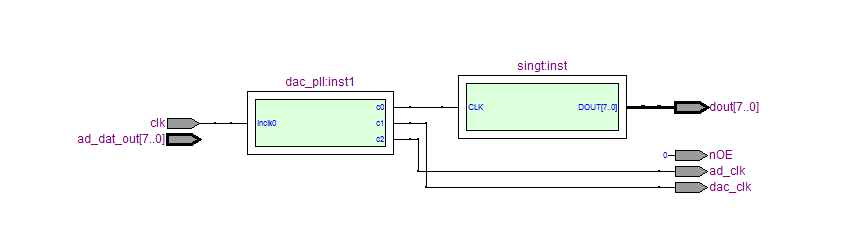

4. RTL图

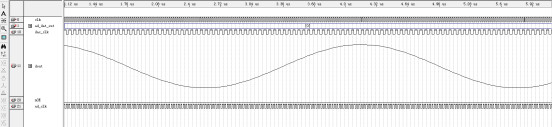

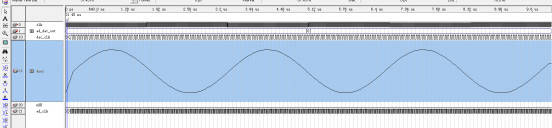

5. 仿真图

部分代码展示:

--?megafunction?wizard:?%ROM:?1-PORT%
--?GENERATION:?STANDARD
--?VERSION:?WM1.0
--?MODULE:?altsyncram?
--?============================================================
--?File?Name:?sin_ROM.vhd
--?Megafunction?Name(s):
--?altsyncram
--
--?Simulation?Library?Files(s):
--?altera_mf
--?============================================================
--?************************************************************
--?THIS?IS?A?WIZARD-GENERATED?FILE.?DO?NOT?EDIT?THIS?FILE!
--
--?9.0?Build?235?06/17/2009?SP?2?SJ?Web?Edition
--?************************************************************
--Copyright?(C)?1991-2009?Altera?Corporation
--Your?use?of?Altera?Corporation's?design?tools,?logic?functions?
--and?other?software?and?tools,?and?its?AMPP?partner?logic?
--functions,?and?any?output?files?from?any?of?the?foregoing?
--(including?device?programming?or?simulation?files),?and?any?
--associated?documentation?or?information?are?expressly?subject?
--to?the?terms?and?conditions?of?the?Altera?Program?License?
--Subscription?Agreement,?Altera?MegaCore?Function?License?
--Agreement,?or?other?applicable?license?agreement,?including,?
--without?limitation,?that?your?use?is?for?the?sole?purpose?of?
--programming?logic?devices?manufactured?by?Altera?and?sold?by?
--Altera?or?its?authorized?distributors.??Please?refer?to?the?
--applicable?agreement?for?further?details.
LIBRARY?ieee;
USE?ieee.std_logic_1164.all;
LIBRARY?altera_mf;
USE?altera_mf.all;
ENTITY?sin_ROM?IS
PORT

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=770
