二进制除法器设计Verilog代码Quartus DE2-115开发板

名称：二进制除法器设计Verilog代码Quartus? DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

数字运算系统

设计要求:用 ALTERA公司的 Quartus II[软件和DE2115开发板进行设计。

主要内容：

要求实现两个无符号二进制除法运算,并在七段数码管上进行显示。显示顺序依次是:(1)最高两个数码管显示被除数;(2)次高两个数码管显示除数;(3)次低两个数码管显示商;(4)最低两个数码管显示余数。要求使用移位和相减的方法实现。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

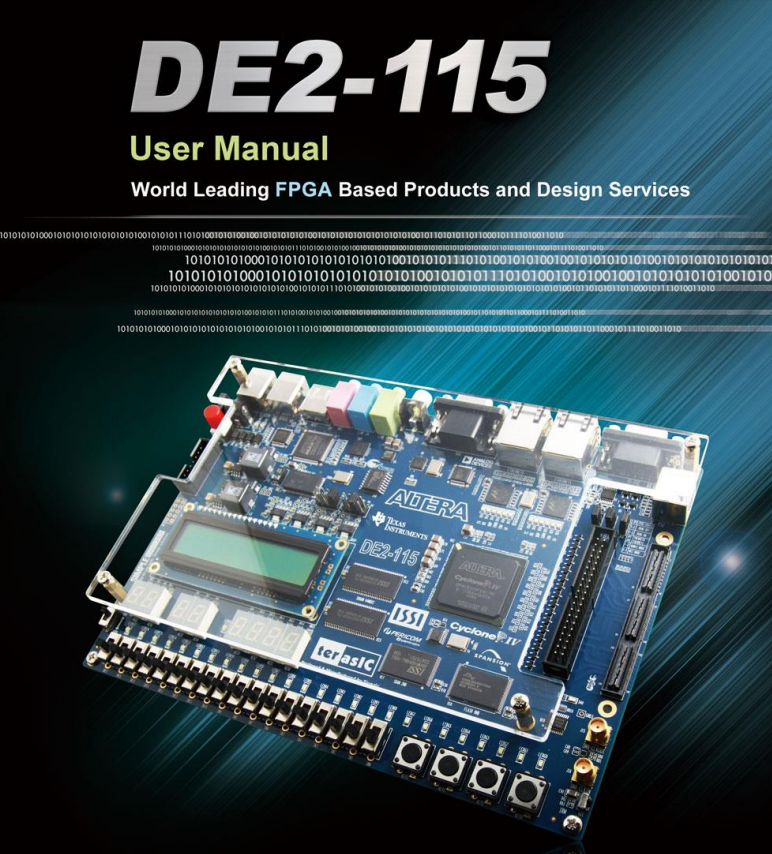

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

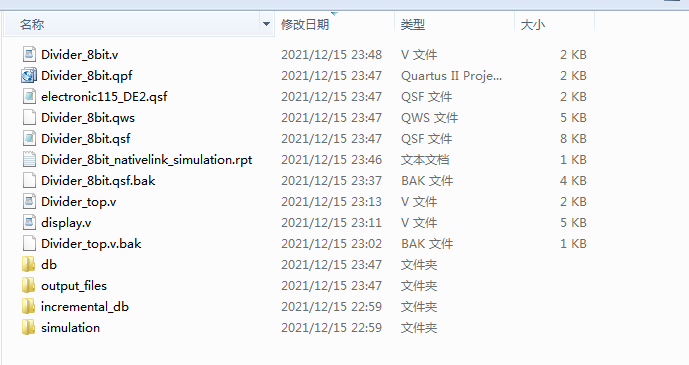

1.?工程文件

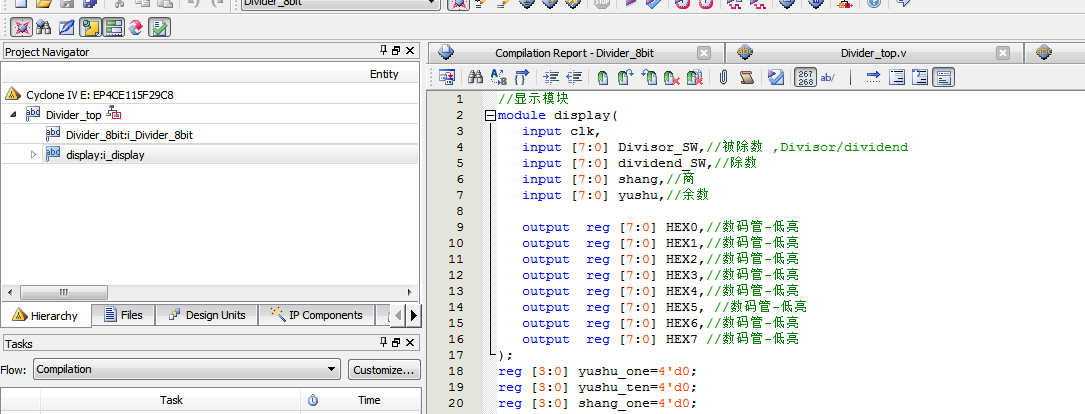

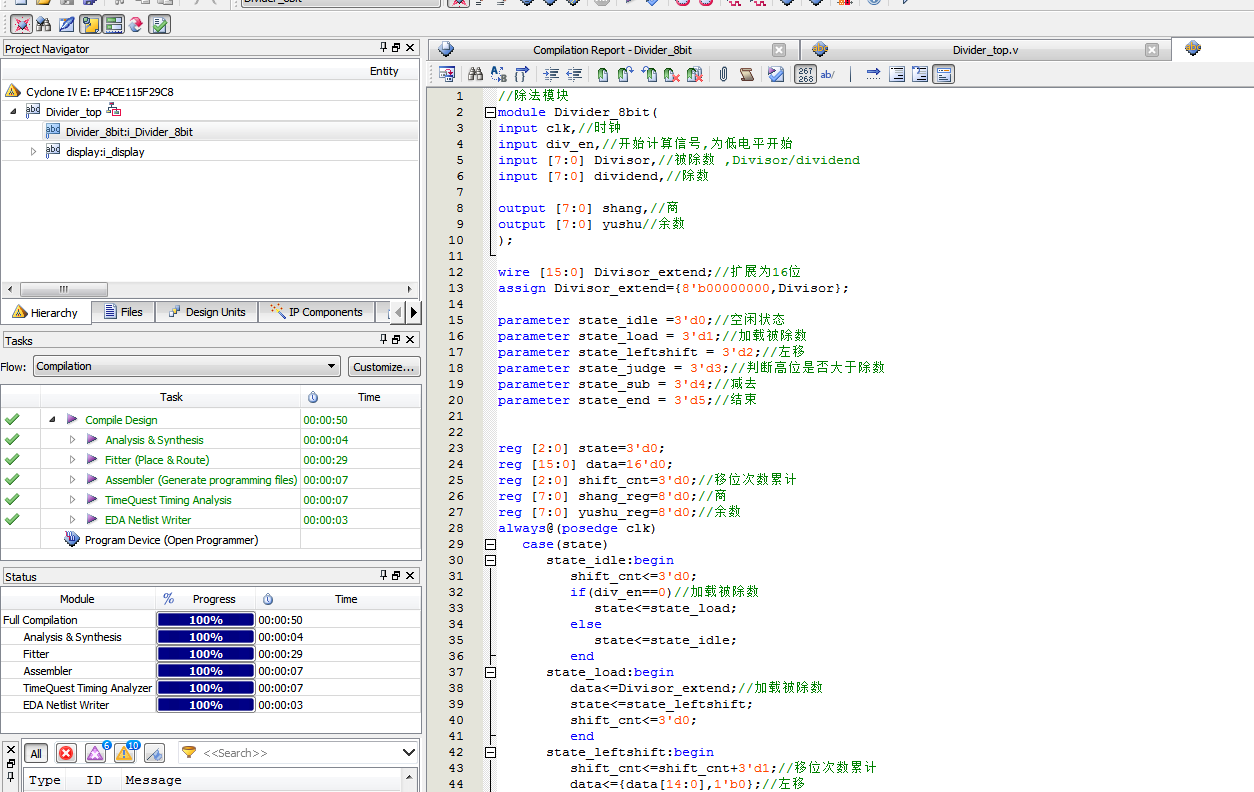

2.?程序文件

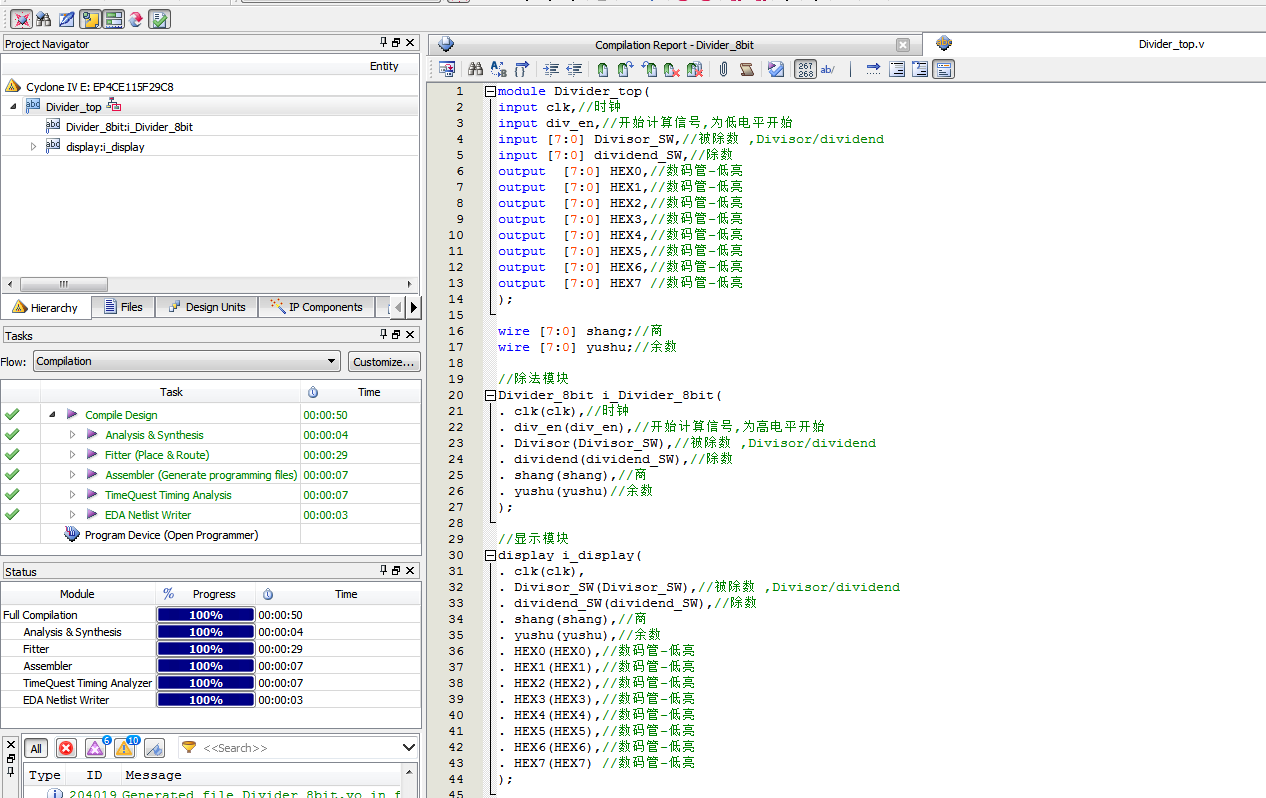

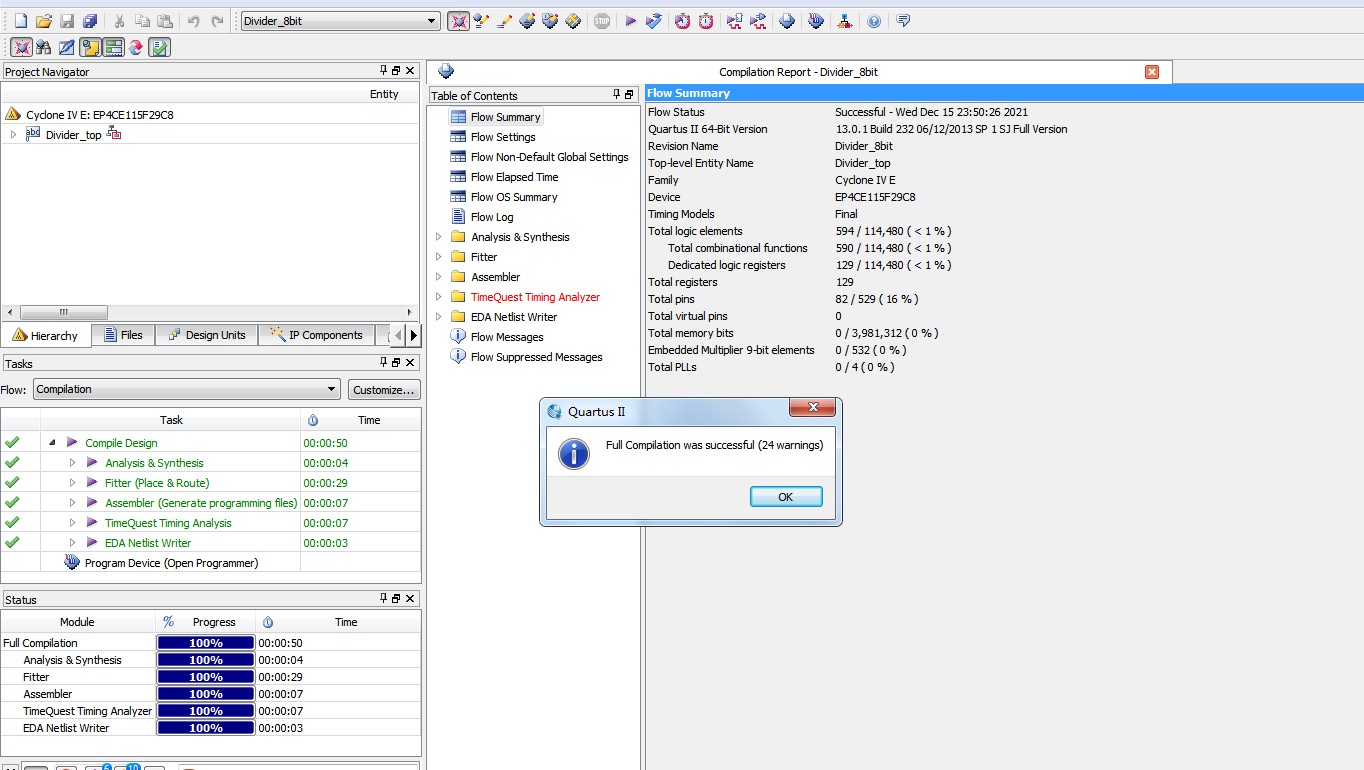

3.?程序编译

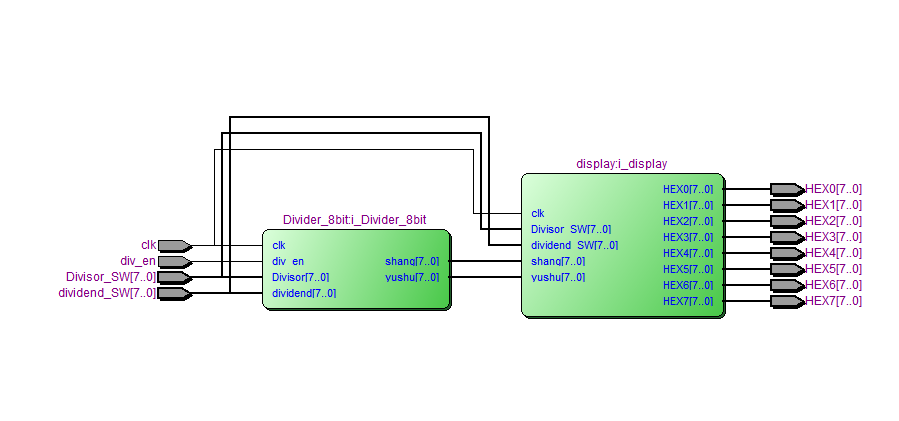

4.?RTL图

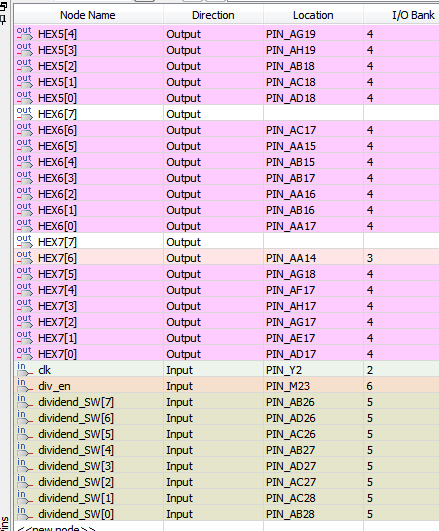

5.?管脚分配

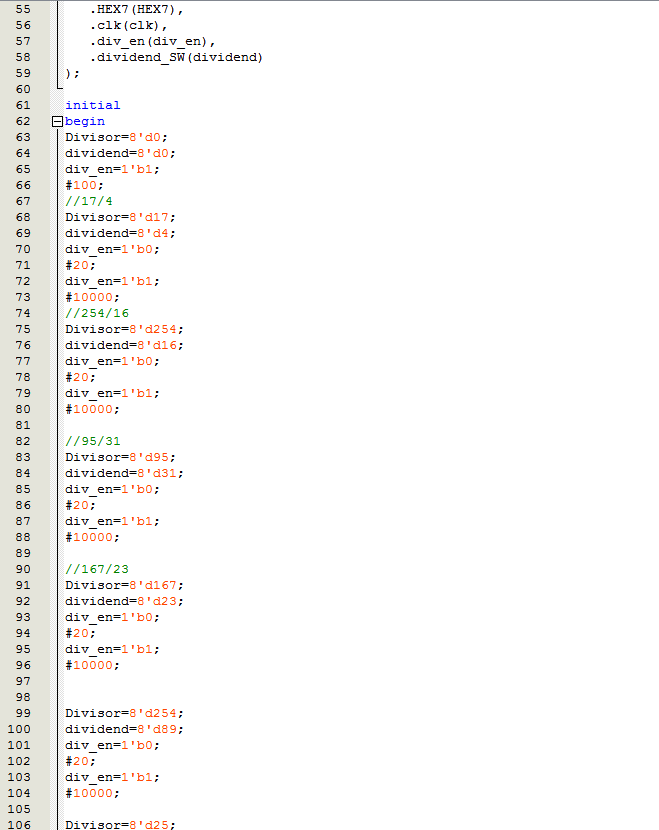

6.?Testbench

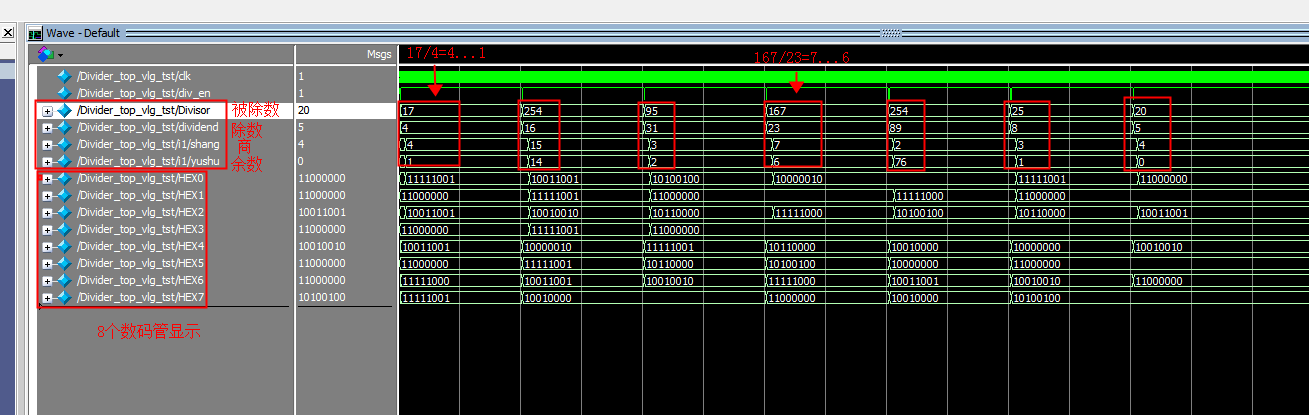

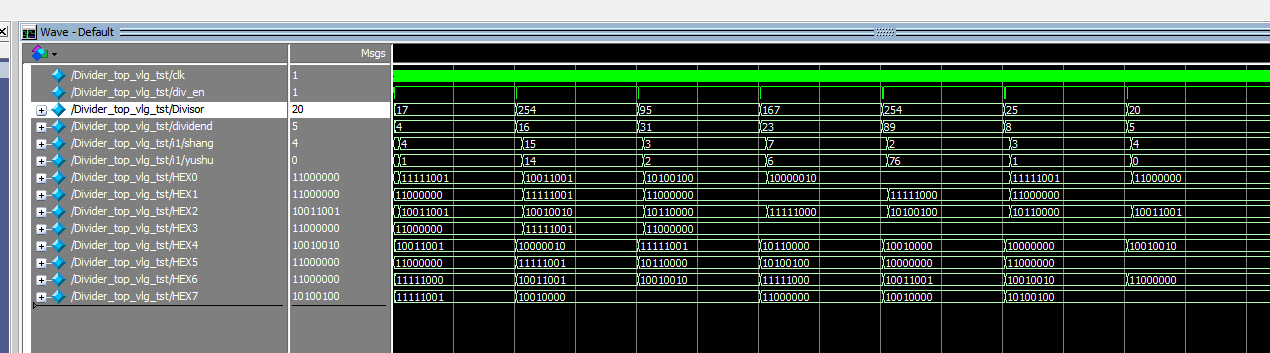

7.?仿真图

部分代码展示:

//除法模块
module?Divider_8bit(
input?clk,//时钟
input?div_en,//开始计算信号,为低电平开始
input?[7:0]?Divisor,//被除数?,Divisor/dividend
input?[7:0]?dividend,//除数
output?[7:0]?shang,//商
output?[7:0]?yushu//余数
);
wire?[15:0]?Divisor_extend;//扩展为16位
assign?Divisor_extend={8'b00000000,Divisor};
parameter?state_idle?=3'd0;//空闲状态
parameter?state_load?=?3'd1;//加载被除数
parameter?state_leftshift?=?3'd2;//左移
parameter?state_judge?=?3'd3;//判断高位是否大于除数
parameter?state_sub?=?3'd4;//减去
parameter?state_end?=?3'd5;//结束
reg?[2:0]?state=3'd0;
reg?[15:0]?data=16'd0;
reg?[2:0]?shift_cnt=3'd0;//移位次数累计
reg?[7:0]?shang_reg=8'd0;//商
reg?[7:0]?yushu_reg=8'd0;//余数
always@(posedge?clk)
case(state)
state_idle:begin
shift_cnt<=3'd0;
if(div_en==0)//加载被除数
state<=state_load;
else
state<=state_idle;
end
state_load:begin
data<=Divisor_extend;//加载被除数
state<=state_leftshift;
shift_cnt<=3'd0;
end
