串口控制输出pwm设计Verilog代码Quartus仿真

名称：串口控制输出pwm设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

串口控制输出pwm

通过串口输入数字来控制pwm波的占空比

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

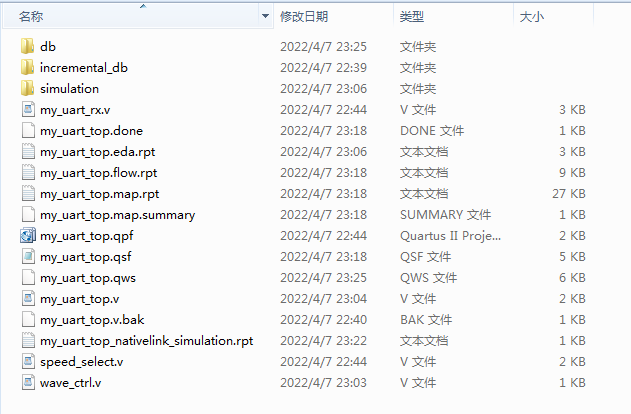

1. 工程文件

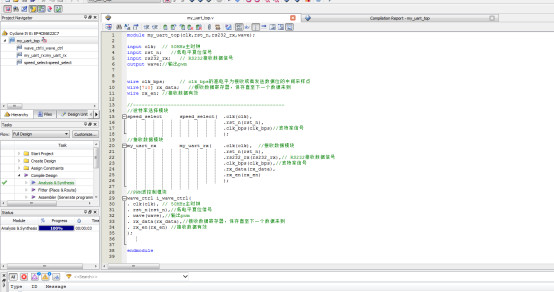

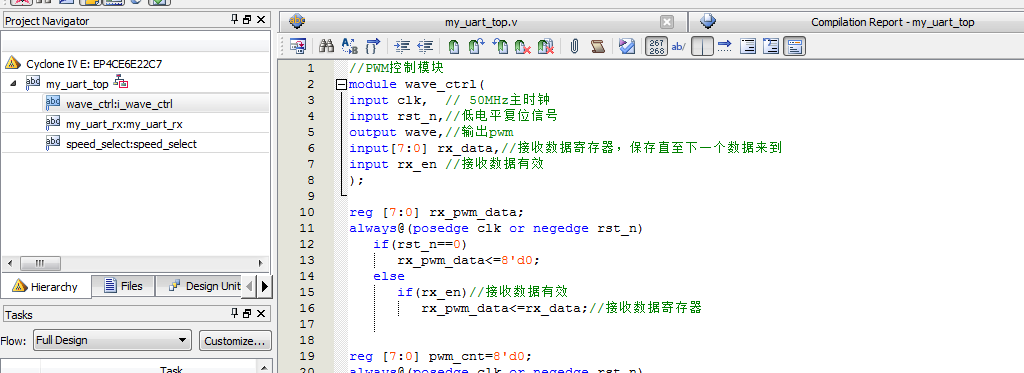

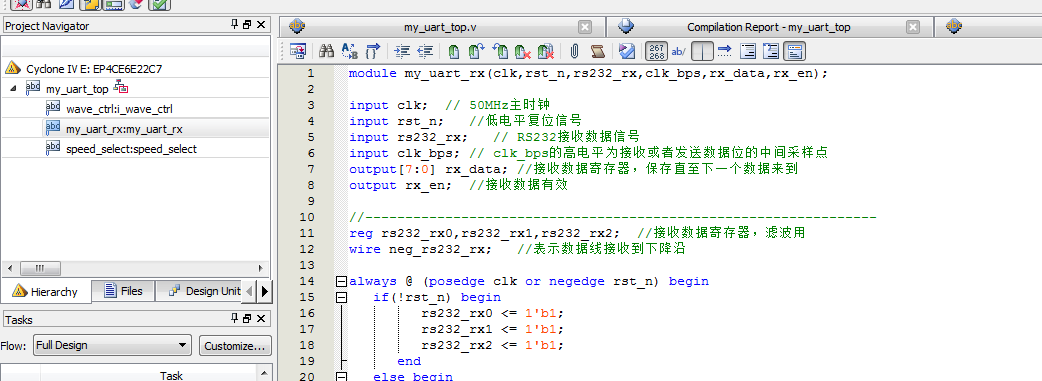

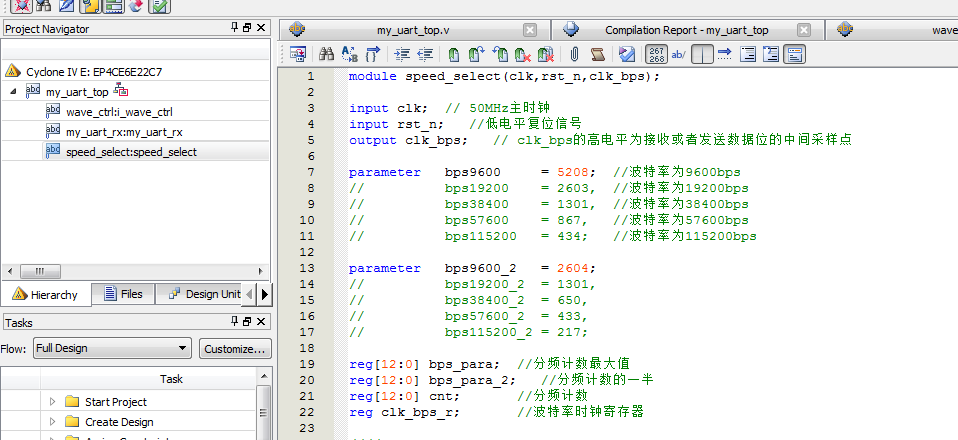

2. 程序文件

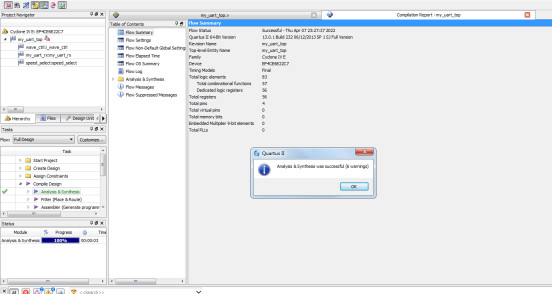

3. 程序编译

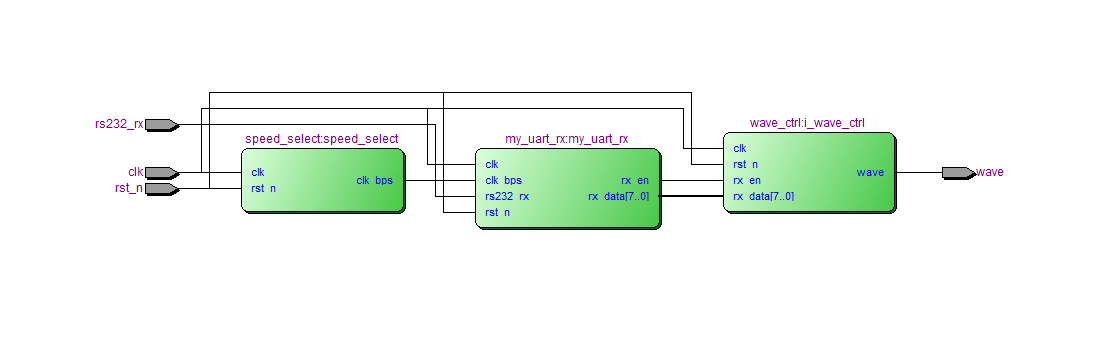

4. RTL图

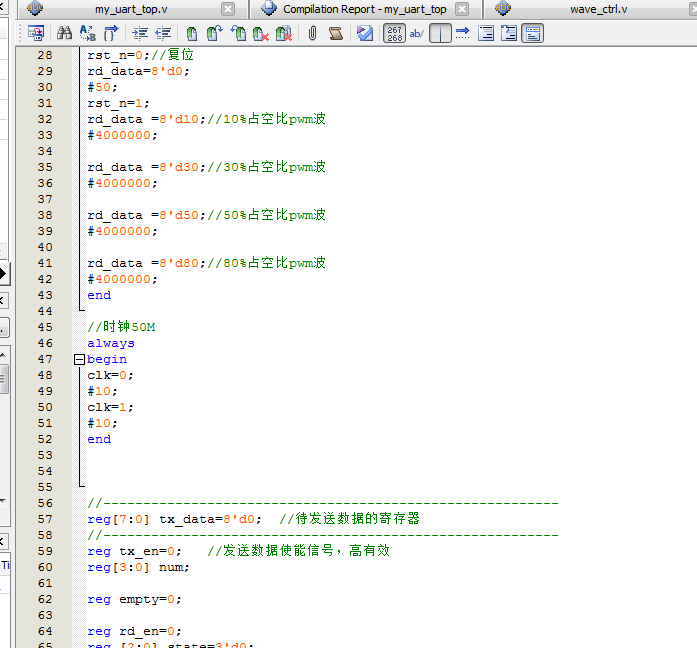

5. Testbench

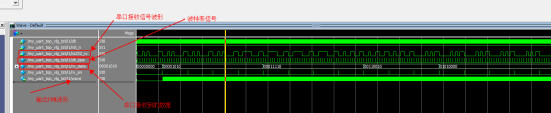

6. 仿真图

接收到10，输出占空比10%的pwm

接收到30，输出占空比30%的pwm

接收到50，输出占空比50%的pwm

接收到80，输出占空比80%的pwm

部分代码展示:

module?my_uart_rx(clk,rst_n,rs232_rx,clk_bps,rx_data,rx_en);
input?clk;//?50MHz主时钟
input?rst_n;//低电平复位信号
input?rs232_rx;//?RS232接收数据信号
input?clk_bps;//?clk_bps的高电平为接收或者发送数据位的中间采样点
output[7:0]?rx_data;//接收数据寄存器，保存直至下一个数据来到?
output?rx_en;//接收数据有效
//----------------------------------------------------------------
reg?rs232_rx0,rs232_rx1,rs232_rx2;//接收数据寄存器，滤波用
wire?neg_rs232_rx;//表示数据线接收到下降沿
always?@?(posedge?clk?or?negedge?rst_n)?begin
if(!rst_n)?begin
rs232_rx0?<=?1'b1;
rs232_rx1?<=?1'b1;
rs232_rx2?<=?1'b1;
end
else?begin
rs232_rx0?<=?rs232_rx;
rs232_rx1?<=?rs232_rx0;
rs232_rx2?<=?rs232_rx1;
end
end
assign?neg_rs232_rx?=?rs232_rx2?&?~rs232_rx1;//接收到下降沿后neg_rs232_rx置高一个时钟周期
//----------------------------------------------------------------
reg[3:0]num;//移位次数
reg?rx_int;//接收数据中断信号,接收到数据期间始终为高电平
always?@?(posedge?clk?or?negedge?rst_n)?begin
if(!rst_n)?begin
rx_int?<=?1'b0;
end
else?if(neg_rs232_rx)?begin
rx_int?<=?1'b1;//接收数据中断信号使能
end
else?if(num==4'd11)?begin
rx_int?<=?1'b0;//接收数据中断信号关闭
end
