近年来随著应用技术不断推陈出新，造就终端应用的功率需求越来越大，例如:快充充电器、液晶电视电源供应器等等，功率消耗大于一程度时电源供应器就要有功率因数校正(Power Factor Correction, PFC)的功能，以欧盟EN61000-3-2规范要求，所有电子产品输入功率大于75W时，其电源供应都需要有功率因数校正的机能。另外，在规格要求也越来越严苛，以往可能只要求满载下效率与功率因数PF值等，目前会要求在某负载范围下效率都要达到一定的程度，且PF值也要达到一定的数值，以80 Plus金牌等级为例，其在115Vac输入电压时，要求在20%、50%与100%负载的效率分别要大于87%、90%与87%，且在特定条件下，PF值必须大于0.9或0.95以上的程度。

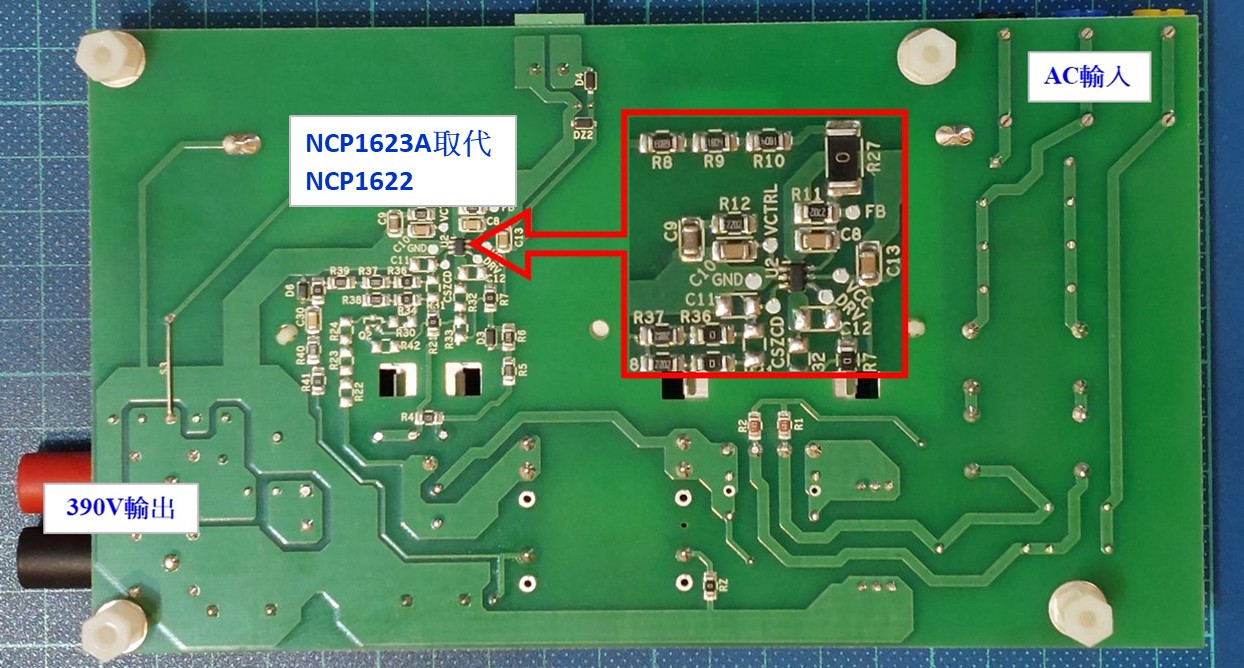

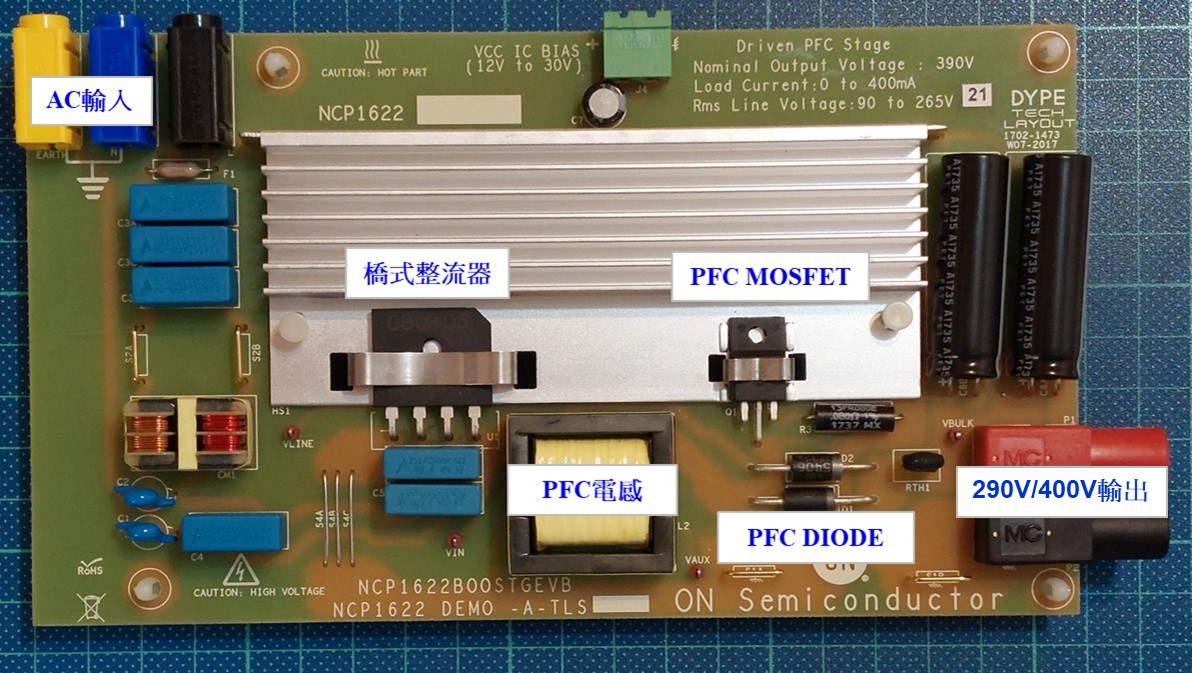

本方案是基于安森美半导体(Onsemi Semiconductor) NCP1623A取代NCP1622，本方案是利用NCP1622 160W展示板直接换上的NCP1623A不做任何变更。安森美半导体NCP1622是一款早期推出的CrM PFC控制器，它是带有谷底同步频率折返(Vally Synchronized Frequency Fold?back, VSFF)的CrM PFC，图一所示为传统CrM跟VSFF在不同负载下其切换频率对输入电压的变化，VSFF操作模式让电源供应器在不同负载情况下得以获得整体最佳效率。另外，安森美半导体NCP1622也有提供几个实用的功能，第一、NCP1622是一个TSOP-6包装，以最小化PFC控制器。第二、NCP1622整合零电流检测(Zero Current Detection, ZCD)与电流侦测(Current Sensor)线路，以提供最简化PFC线路。第三、NCP1622提供两种零电流检测(Zero Current Detection, ZCD)线路，可满足多种应用场合。第四、NCP1622有提供Skip功能，让NCP1622工作在轻负载情况下有好的功耗表现。那安森美半导体NCP1623是一款近期推出的CrM PFC控制器，除了保留上述NCP1622的功能与优点外，NCP1623也新增下面几项功能，第一、提供Follower boost功能(只有NCP1623A有此功能)，以提高低输入电压时的效率。第二、停用低睡眠模式电流功能(Disable function for low Sleep Mode current)，以改善轻载或极轻载时的效率。第三、二次侧OVP保护功能，让设计者有更多的保护功能选择。第四、使用MOSFET 汲极(Drian)做ZCD检测，以提高非辅助绕组设计的稳定性。第五、提供多种包装的选择，包括TSOP-6与SOIC-8等包装以供设计者选用。表二是NCP1623与NCP1622的主要差异。

CrM vs VSSF

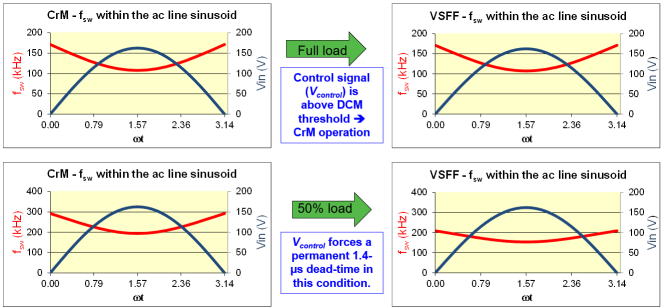

图一、CrM跟VSFF在切换频率对输入电压的变化注:资料来源为onsemi官网

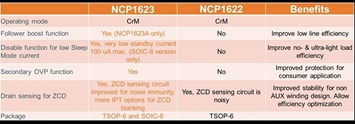

表一、NCP1623与NCP1622的主要差异?注:资料来源为onsemi官网

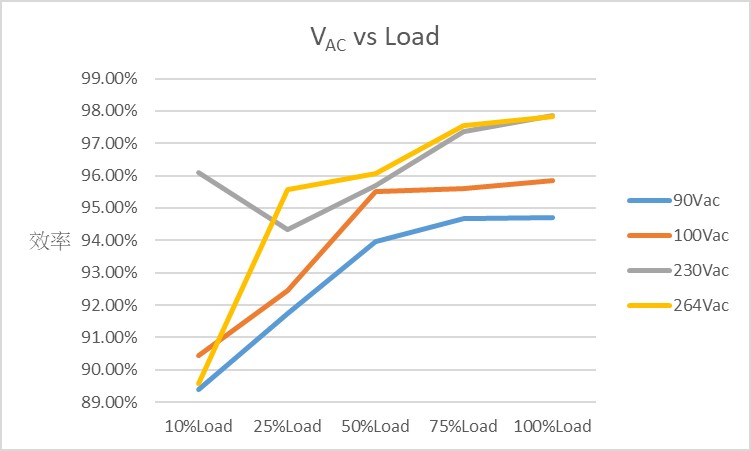

? ? ? ?本方案使用安森美半导体(Onsemi Semiconductor) NCP1623A CrM PFC控制器直接取代NCP1622做160W前端稳压解决方案，从图二可以看出本方案在低压110Vac输入、负载为0.4安培时，其输出电压为290Vdc。从图三可以看出本方案在高压230Vac输入、负载为0.4安培时，其输出电压为400Vdc。图四为本方案在各不同输入电压与负载时，其效率的表现，从图四可以看出本方案从10%负载到100%负载在各不同输入电压下都可以维持在89% 以上的效率表现。

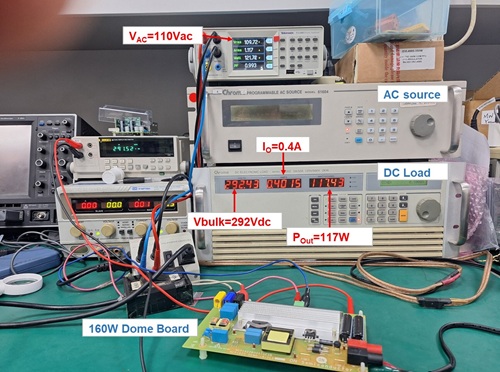

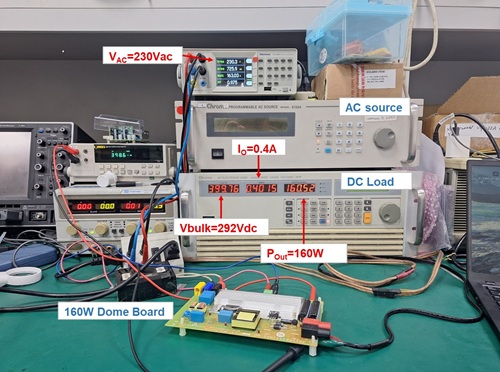

图二、本案在 110Vac、0.4A时的输出电压情况
