时钟同步状态机设计Verilog代码VIVADO仿真

名称：时钟同步状态机设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

设计一个具有2个输入(A和B)、1个输出(Z)的时钟同步状态机,Z为1的条件为：

(1)在前两个脉冲触发沿上,A的值相同;或者

(2)从上一次第1个条件为真起,B在前两个脉冲触发沿上的值也相同。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

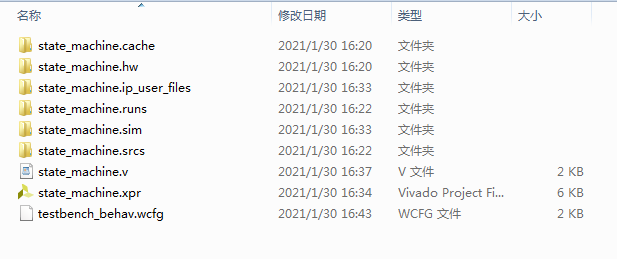

1. 工程文件

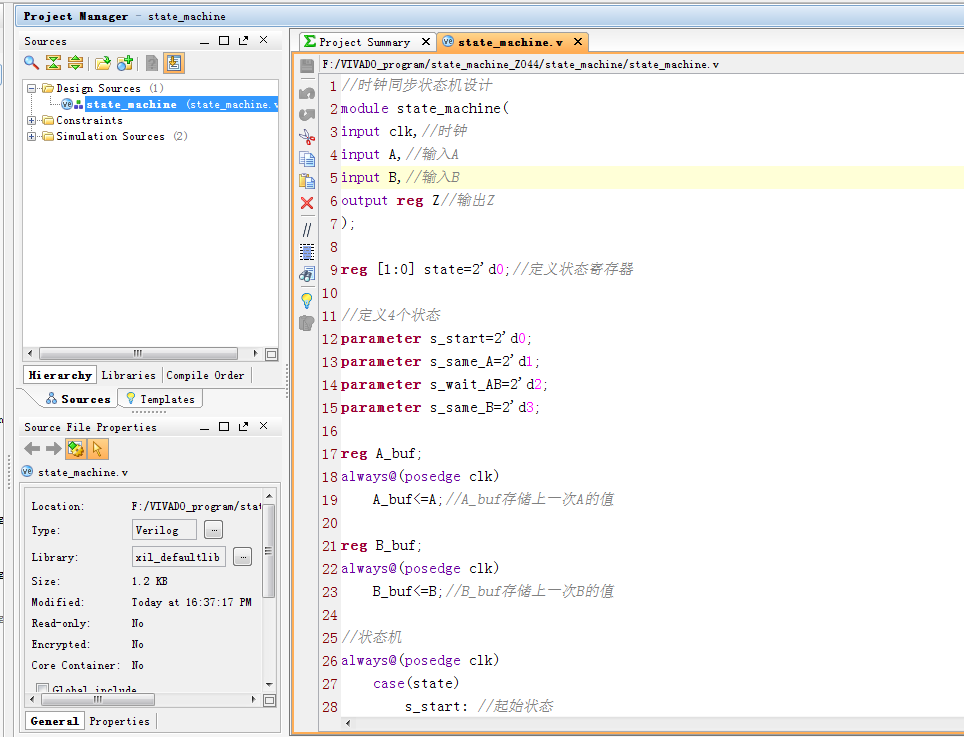

2. 程序文件

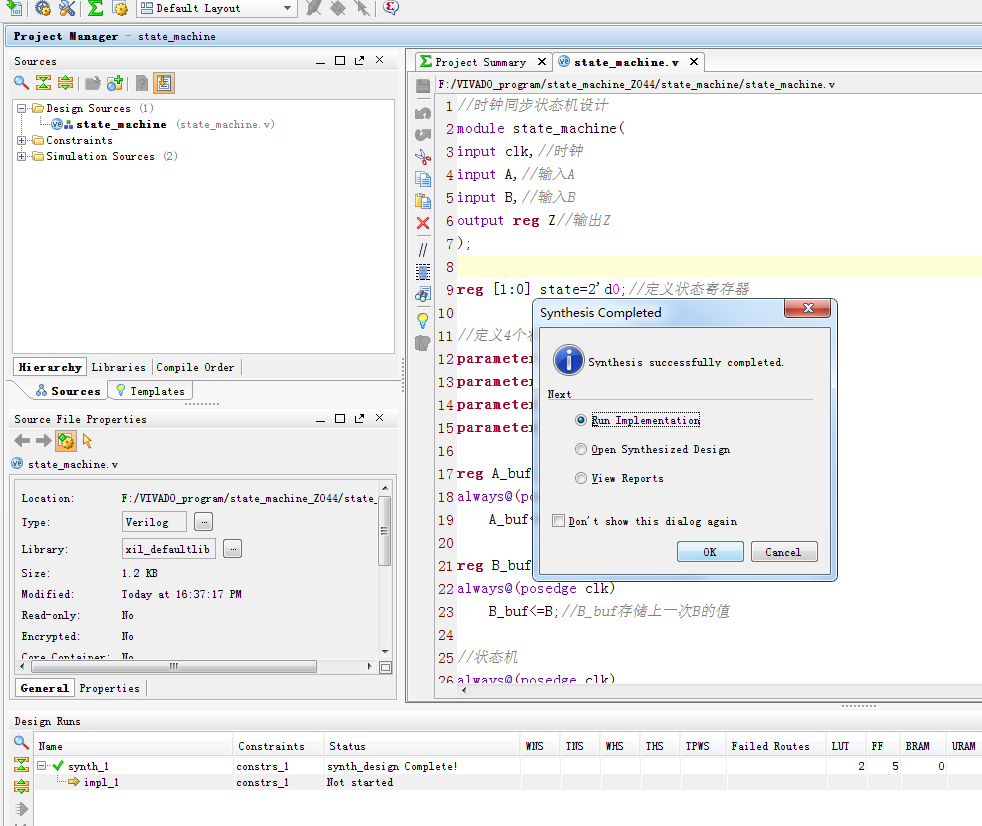

3. 程序编译

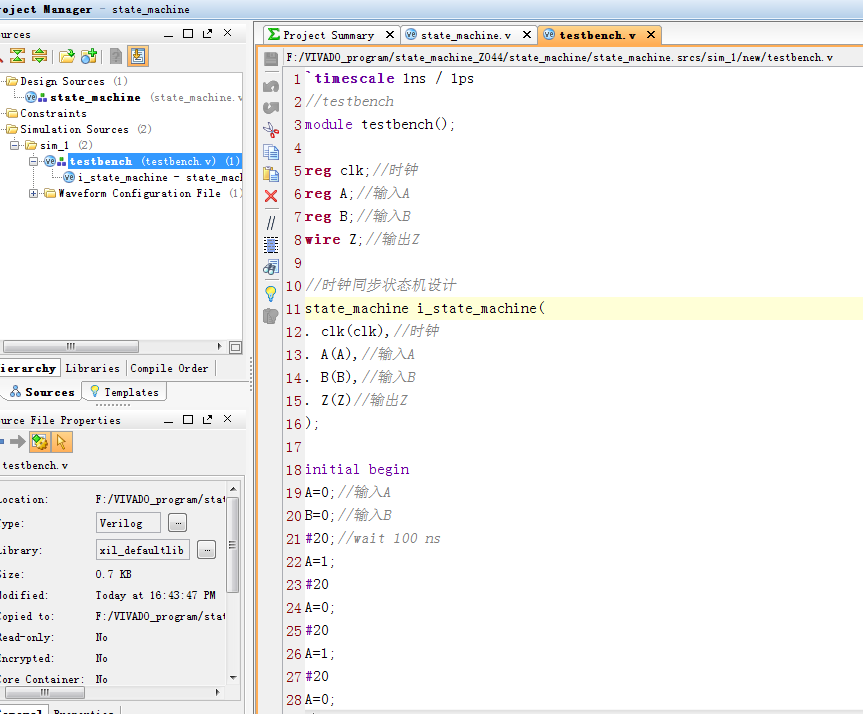

4. Testbench

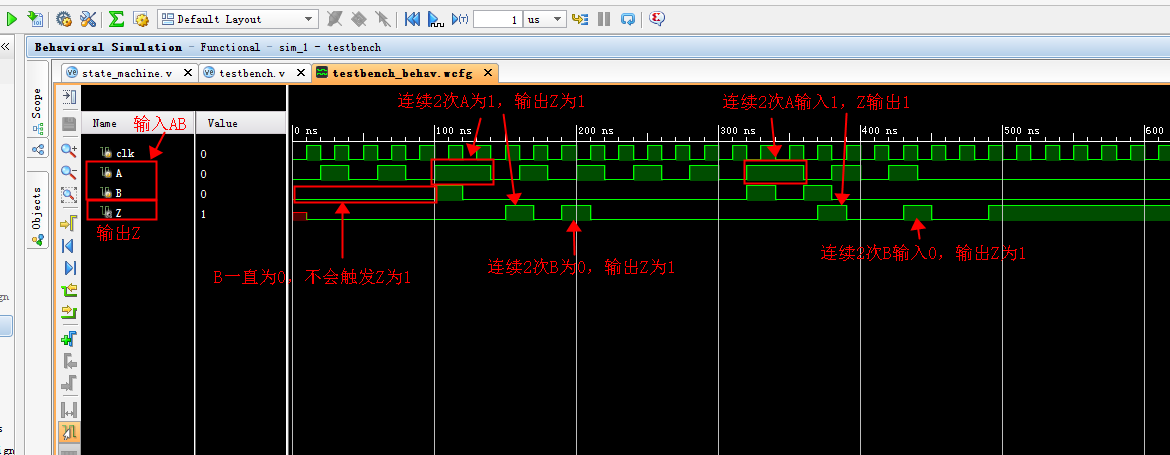

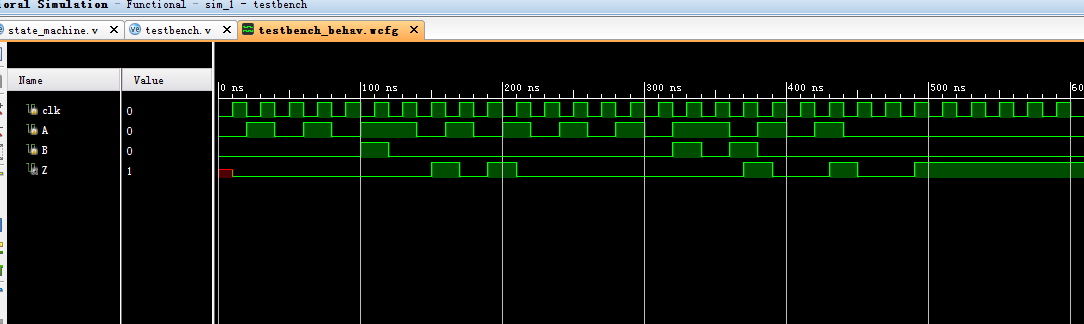

5. 仿真图

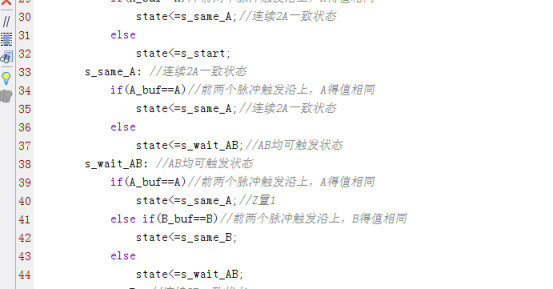

部分代码展示:

//时钟同步状态机设计
module?state_machine(
input?clk,//时钟
input?A,//输入A
input?B,//输入B
output?reg?Z//输出Z
);
reg?[1:0]?state=2'd0;//定义状态寄存器
//定义4个状态
parameter?s_start=2'd0;
parameter?s_same_A=2'd1;
parameter?s_wait_AB=2'd2;
parameter?s_same_B=2'd3;
reg?A_buf;
always@(posedge?clk)
A_buf<=A;//A_buf存储上一次A的值
reg?B_buf;
always@(posedge?clk)
B_buf<=B;//B_buf存储上一次B的值

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=883
