鸡蛋烹饪定时器设计VHDL代码Quartus仿真

名称：鸡蛋烹饪定时器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

鸡蛋烹饪定时器

1、复位后默认倒计时11分钟；

2、倒计时时间可调；

3、倒计时结束进行10秒报警。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

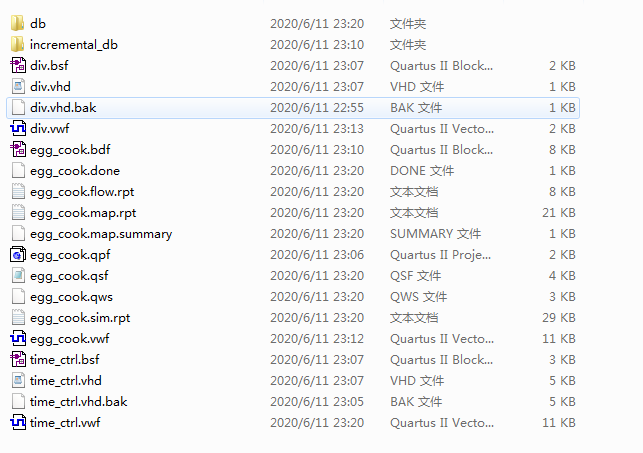

1. 工程文件

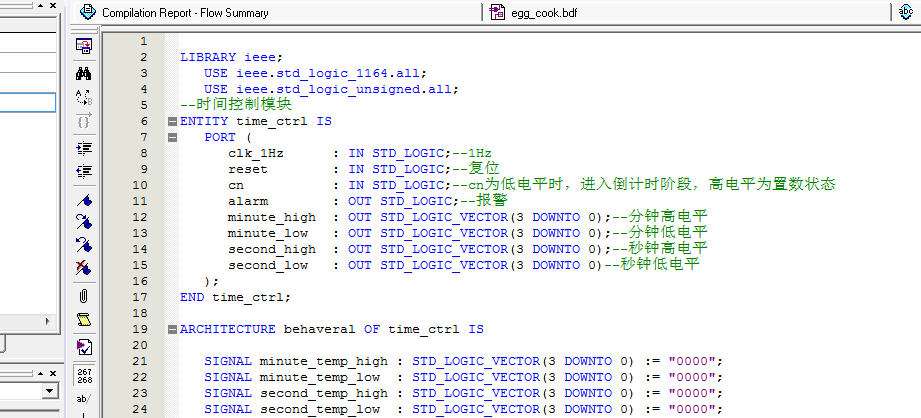

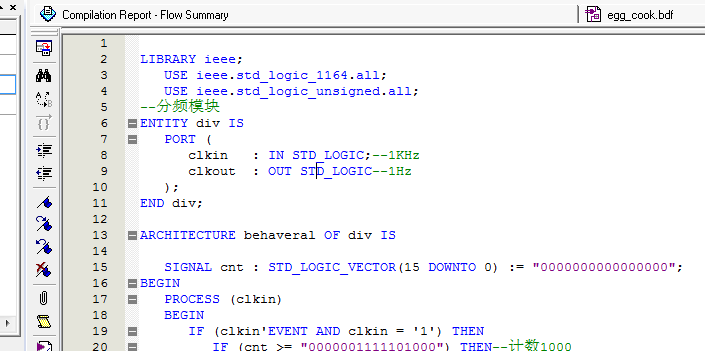

2. 程序文件

3. 程序编译

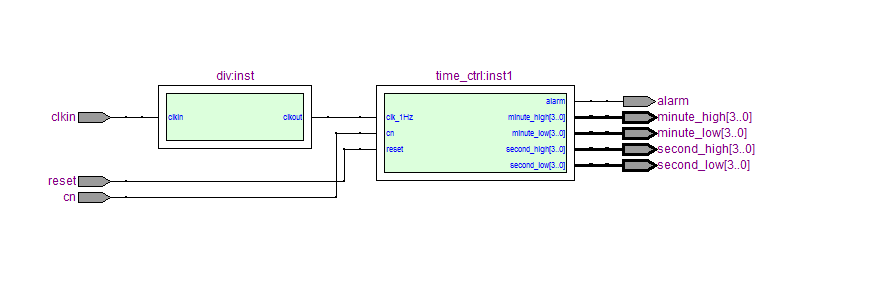

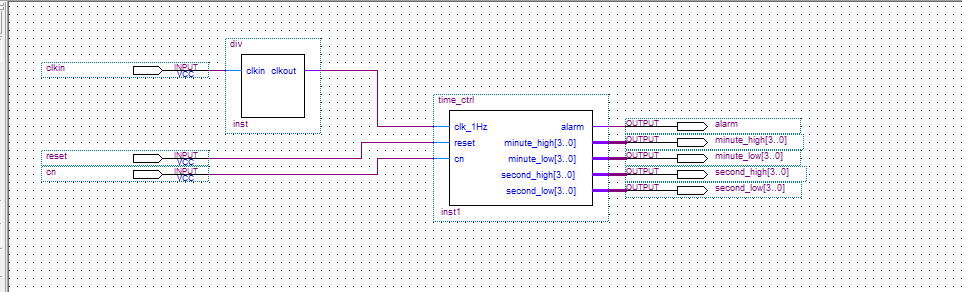

4. RTL图

5. 仿真图

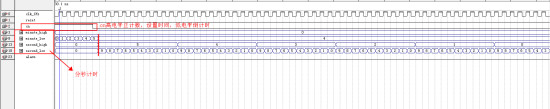

整体仿真图

分频模块仿真图

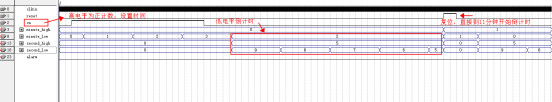

时间控制模块仿真图

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--分频模块
ENTITY?div?IS
???PORT?(
??????clkin???:?IN?STD_LOGIC;--1KHz
??????clkout??:?OUT?STD_LOGIC--1Hz
???);
END?div;
ARCHITECTURE?behaveral?OF?div?IS
???
???SIGNAL?cnt?:?STD_LOGIC_VECTOR(15?DOWNTO?0)?:=?"0000000000000000";
BEGIN
???PROCESS?(clkin)
???BEGIN
??????IF?(clkin'EVENT?AND?clkin?=?'1')?THEN
?????????IF?(cnt?>=?"0000001111101000")?THEN--计数1000
????????????cnt?<=?"0000000000000000";
?????????ELSE
????????????cnt?<=?cnt?+?"0000000000000001";--计数
?????????END?IF;
??????END?IF;
???END?PROCESS;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=929
