电子表设计VHDL代码Quartus仿真

名称：电子表设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

电子表设计

要求

1) 其显示时间范围是00:00 :00~23:59:59。

2) 时钟具有清零功能。

3) 时钟具有暂停计时。

4) 时钟具有调节时间功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 要求

1) 其显示时间范围是00:00 :00~23:59:59。

2) 时钟具有清零功能。

3) 时钟具有暂停计时。

4) 时钟具有调节时间功能。

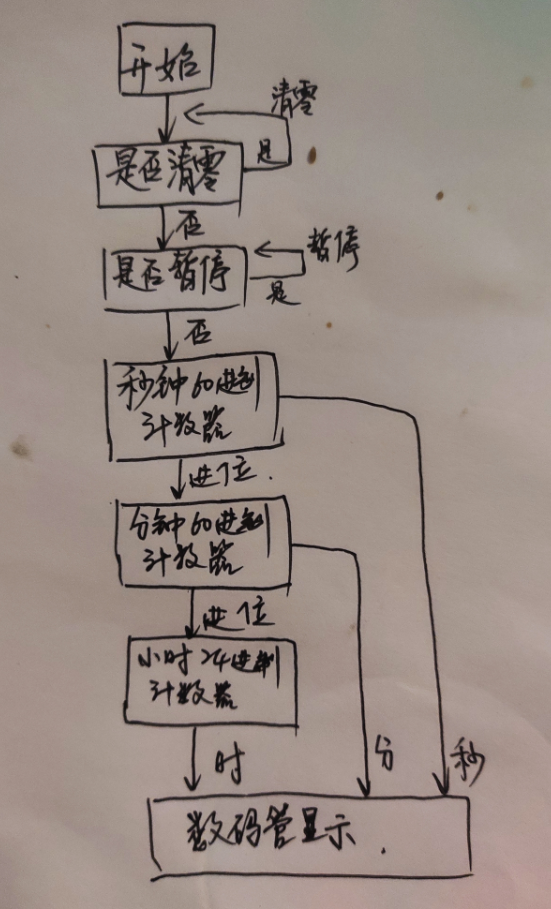

设计流程图：

2. 工程文件

3. 程序文件

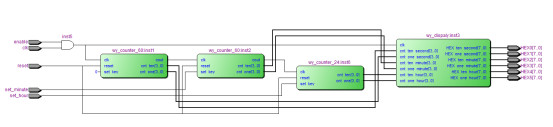

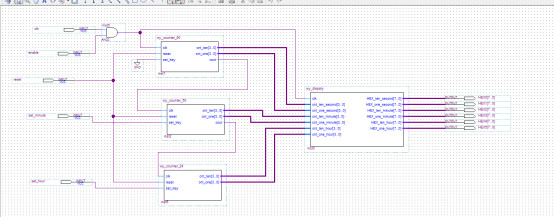

原理图

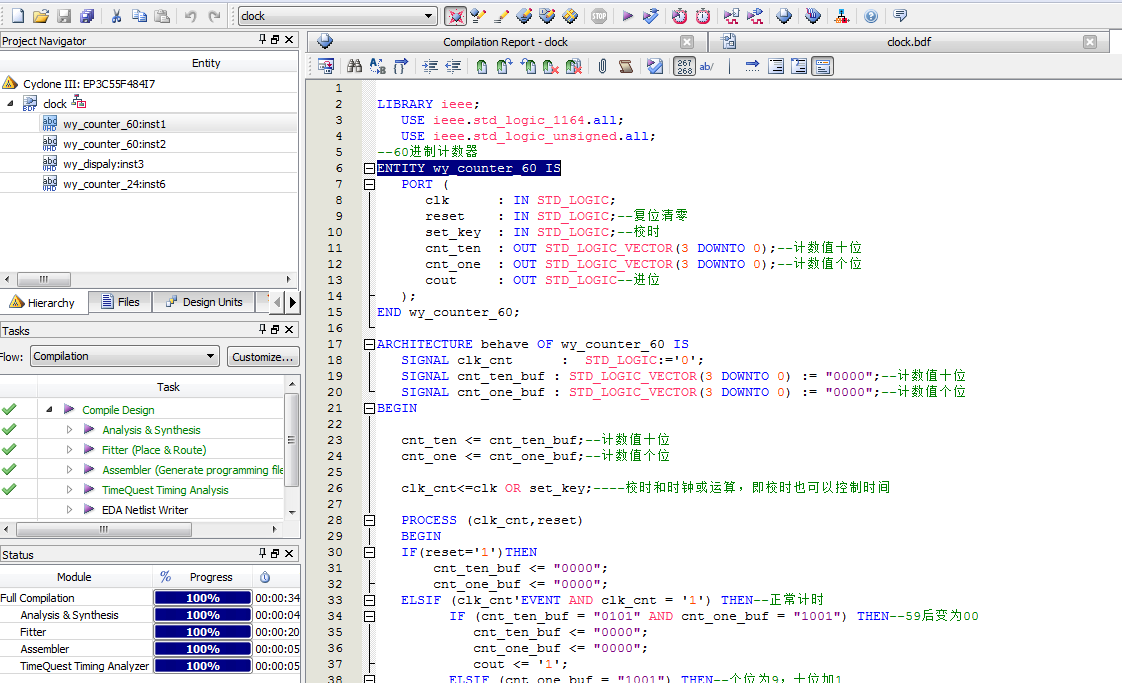

代码

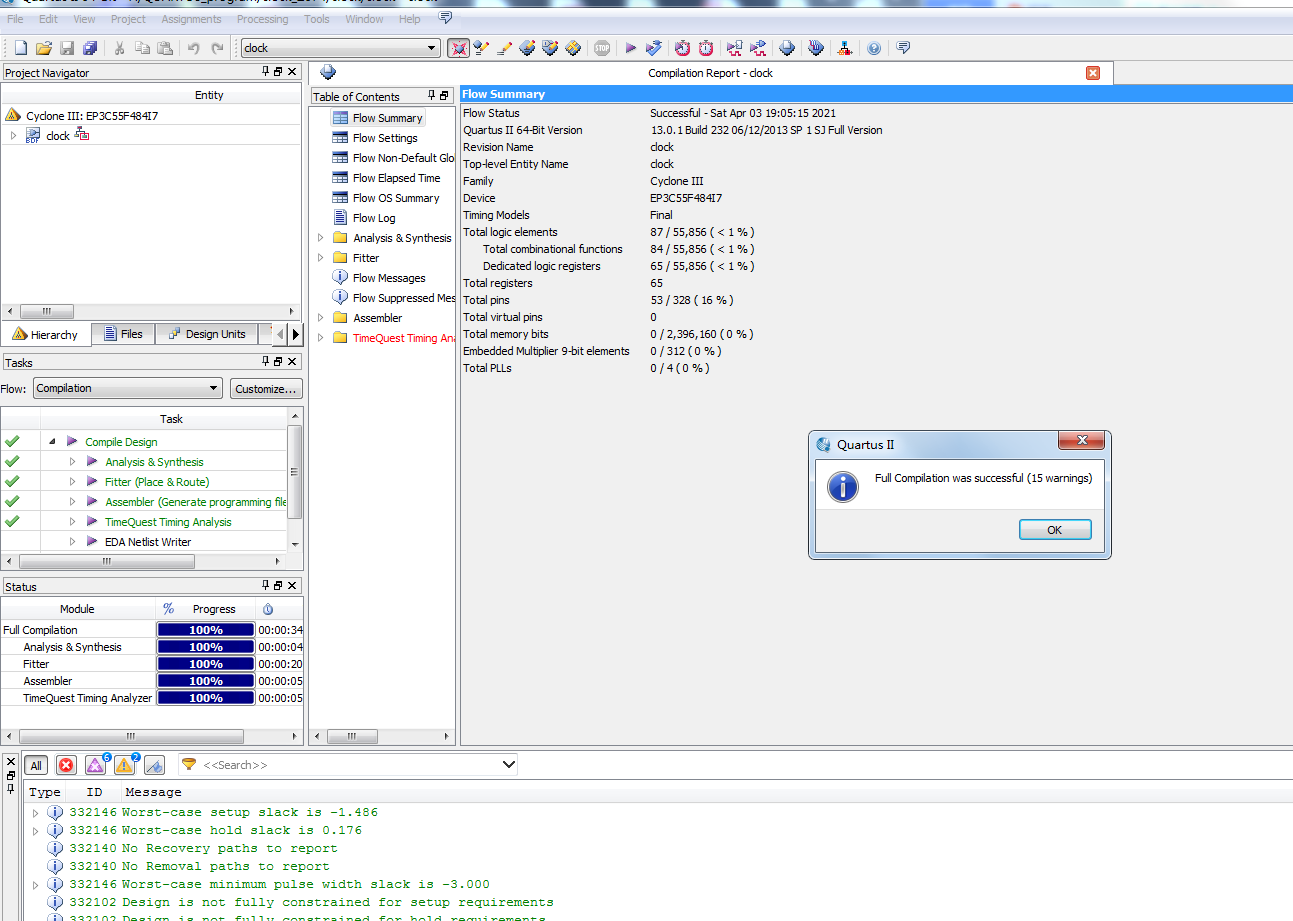

4. 程序编译

5. RTL图

6. 仿真图

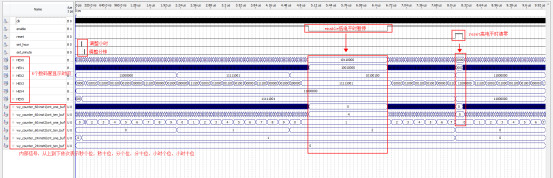

整体仿真图

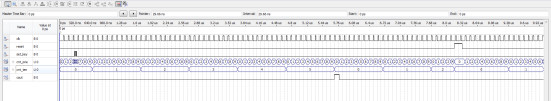

60进制模块仿真图

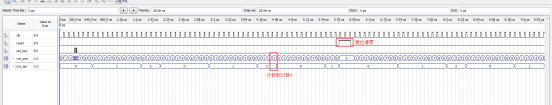

24进制模块仿真图

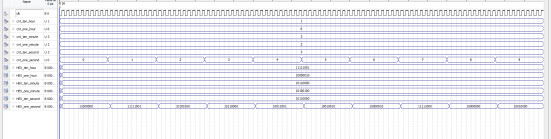

显示模块仿真

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--24进制计数器
ENTITY?wy_counter_24?IS
???PORT?(
??????clk??????:?IN?STD_LOGIC;
reset????:?IN?STD_LOGIC;--复位清零
??????set_key??:?IN?STD_LOGIC;--校时
??????cnt_ten??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--计数值十位
??????cnt_one??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)--计数值个位
???);
END?wy_counter_24;
ARCHITECTURE?behave?OF?wy_counter_24?IS
???SIGNAL?clk_cnt??????:??STD_LOGIC:='0';
???SIGNAL?cnt_ten_buf?:?STD_LOGIC_VECTOR(3?DOWNTO?0)?:=?"0000";--计数值十位
???SIGNAL?cnt_one_buf?:?STD_LOGIC_VECTOR(3?DOWNTO?0)?:=?"0000";--计数值个位
BEGIN
???--输出
???cnt_ten?<=?cnt_ten_buf;
???cnt_one?<=?cnt_one_buf;
clk_cnt<=clk?OR?set_key;--校时和时钟或运算，即校时也可以控制时间
???
???PROCESS?(clk_cnt,reset)
begin
IF(reset='1')THEN
???????cnt_ten_buf?<=?"0000";
???????cnt_one_buf?<=?"0000";
ELSIF?(clk_cnt'EVENT?AND?clk_cnt?=?'1')?THEN--正常计时
?????????IF?(cnt_ten_buf?=?"0010"?AND?cnt_one_buf?=?"0011")?THEN--23时后变为00
????????????cnt_ten_buf?<=?"0000";
????????????cnt_one_buf?<=?"0000";
?????????ELSIF?(cnt_ten_buf?=?"0000"?AND?cnt_one_buf?=?"1001")?THEN--09变为10
????????????cnt_ten_buf?<=?"0001";
????????????cnt_one_buf?<=?"0000";
?????????ELSIF?(cnt_ten_buf?=?"0001"?AND?cnt_one_buf?=?"1001")?THEN--19变为20
????????????cnt_ten_buf?<=?"0010";
????????????cnt_one_buf?<=?"0000";
?????????ELSE--个位累加
????????????cnt_ten_buf?<=?cnt_ten_buf;
????????????cnt_one_buf?<=?cnt_one_buf?+?"0001";
?????????END?IF;
??????END?IF;
???END?PROCESS;
