电子琴模拟设计VHDL代码Quartus仿真

名称：电子琴模拟设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

电子琴模拟

1、输入7个按键，模拟琴键，对应7个音阶

2、通过控制产生不同频率，发出不同音调的声音

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

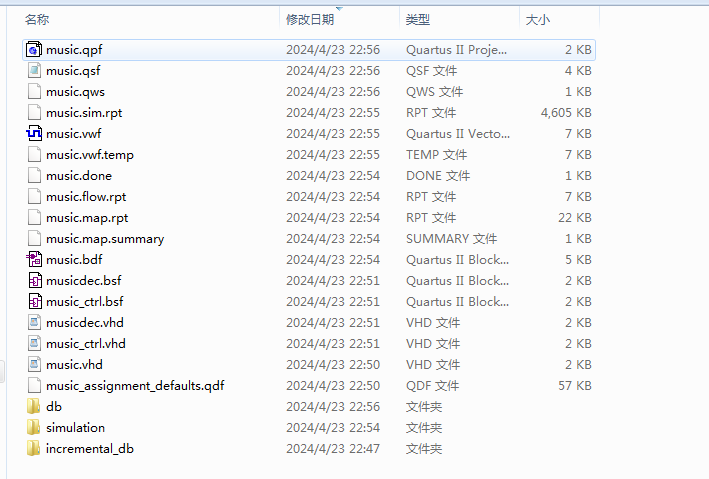

1.工程文件

2.程序文件

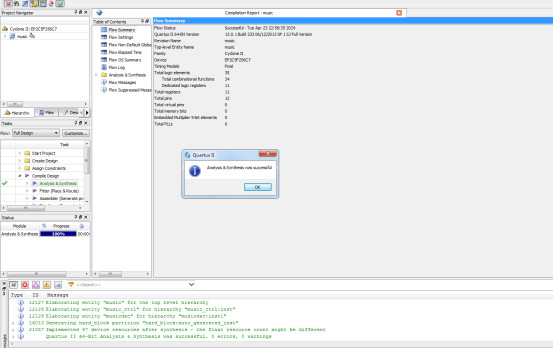

3.程序编译

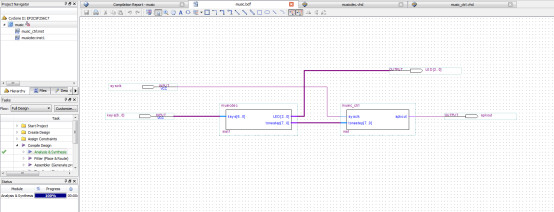

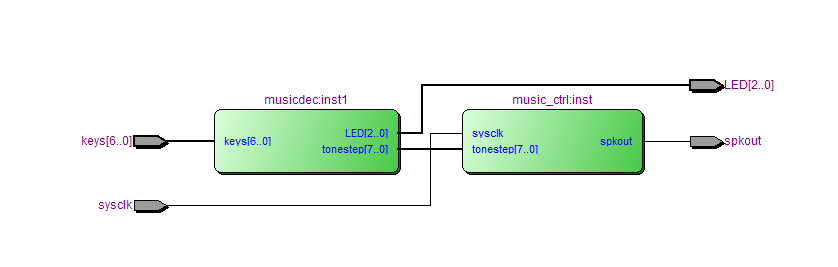

4.RTL图

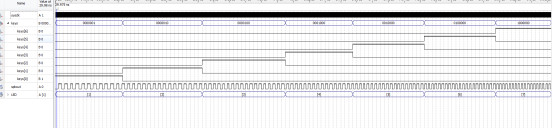

5.仿真图

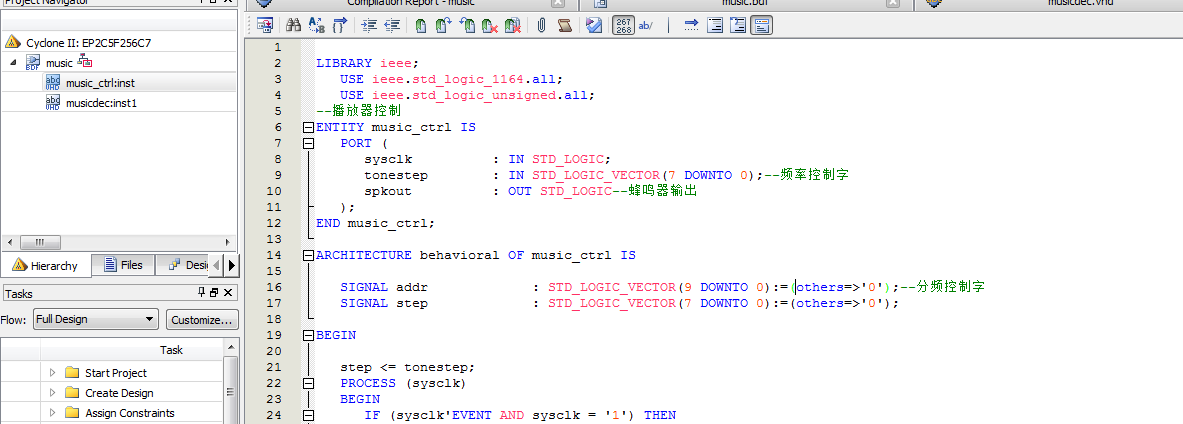

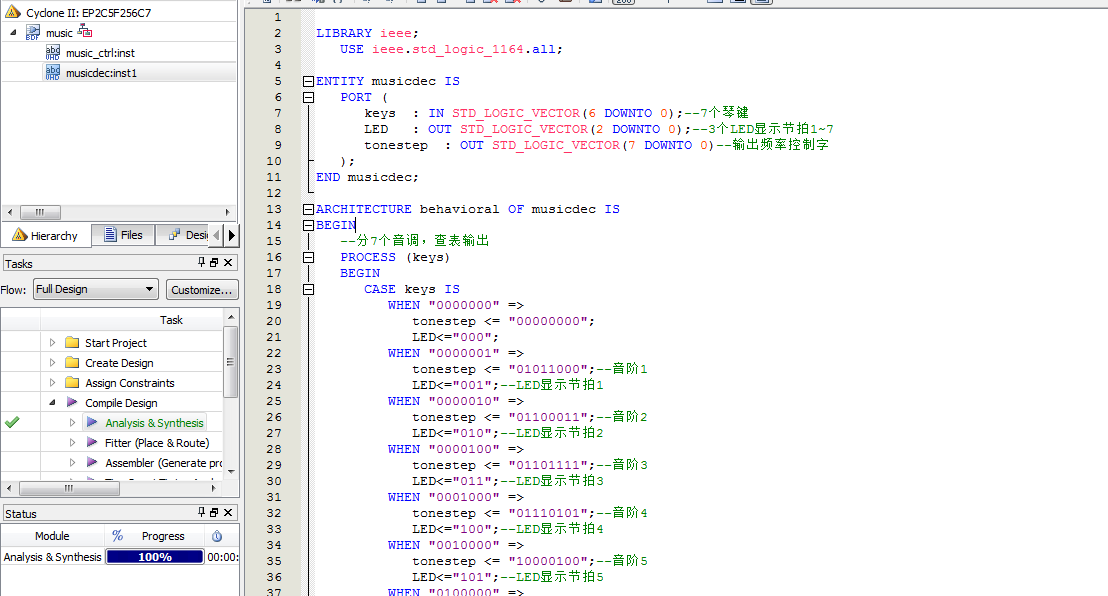

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
ENTITY?music?IS
???PORT?(
??????sysclk?????:?IN?STD_LOGIC;--时钟
??????keys??:?IN?STD_LOGIC_VECTOR(6?DOWNTO?0);--7个琴键
??LED???:?OUT?STD_LOGIC_VECTOR(2?DOWNTO?0);--3个LED显示节拍1~7
??????spkout?????:?OUT?STD_LOGIC--蜂鸣器信号
???);
END?music;
ARCHITECTURE?behavioral?OF?music?IS
--蜂鸣器控制模块
???COMPONENT?music_ctrl?IS
??????PORT?(
??????sysclk??????????:?IN?STD_LOGIC;
??????tonestep????????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);--频率控制字
??????spkout??????????:?OUT?STD_LOGIC--蜂鸣器输出
??????);
???END?COMPONENT;
--频率控制字产生模块
???COMPONENT?musicdec?IS
??????PORT?(
??????keys??:?IN?STD_LOGIC_VECTOR(6?DOWNTO?0);--7个琴键
??LED???:?OUT?STD_LOGIC_VECTOR(2?DOWNTO?0);--3个LED显示节拍1~7
??????tonestep??:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--输出频率控制字
??????);
???END?COMPONENT;
???SIGNAL?tonestep???????:?STD_LOGIC_VECTOR(7?DOWNTO?0);
BEGIN
--调用频率控制字产生模块
???u_musicdec?:?musicdec
??????PORT?MAP?(
?????????keys??=>?keys,--7个琴键
?LED???=>?LED,--3个LED显示节拍1~7
?????????tonestep??=>?tonestep--输出频率控制字
??????);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1281
