移动公厕控制器设计Verilog代码Quartus仿真

名称：移动公厕控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

(1)基于 Quartusll软件环境下,使用 Verilog为设计语言,利用远程云端硬件实验平台完成设计；

(2)设计基于FPGA的移动公厕控制器的设计,要求在景区内设立两个移动公厕A、B,用红绿、黄三种颜色共6盏灯来代表女、男、暂用。要求显示为A绿,B红5秒;A黄、B红10秒;A红,B绿4秒;A红,B黄8秒。用数码管倒计时显示当前时间。

(3)采用层次化的设计。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

2. 程序文件

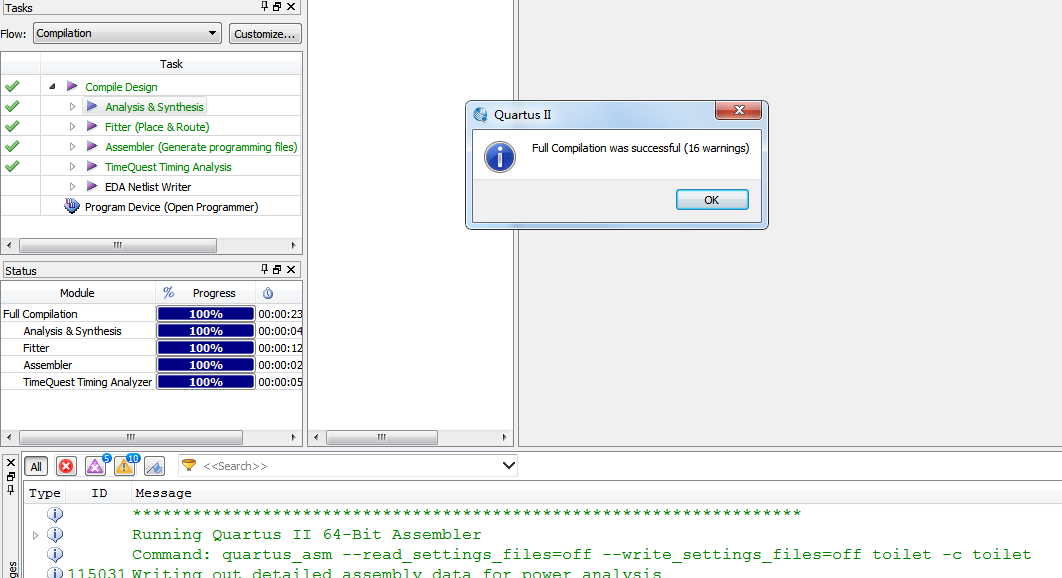

3. 程序编译

4. RTL图

5. 管脚分配

6. 仿真文件

7. 仿真图

整体仿真图，可以看到6个灯的对应变化

数码管控制的仿真图

由于无法登录远程平台，只好手绘原理图如下：

部分代码展示:

//公厕控制
module?toilet(
input?clk,//1Khz
input?RST,//复位按键,为1紧急状态，为0正常状态
output?main_red,//A灯
output?main_green,//A灯
output?main_yellow,//A灯
output?branch_red,//B灯
output?branch_green,//B灯
output?branch_yellow,//B灯
output?[3:0]?weixuan,//数码管位选
output?[7:0]?duanxian//数码管段选
);
?wire?clk_1Hz;
?wire?[7:0]?main_green_BCD;
?wire?[7:0]?main_yellow_BCD;
?wire?[7:0]?main_red_BCD;
?wire?[7:0]?branch_green_BCD;
?wire?[7:0]?branch_yellow_BCD;
?wire?[7:0]?branch_red_BCD;
?wire?[7:0]?main_data_out;
?wire?[7:0]?branch_data_out;
?
wire?main_red_led;//A灯
wire?main_green_led;//A灯
wire?main_yellow_led;//A灯
wire?branch_red_led;//B灯
wire?branch_green_led;//B灯
wire?branch_yellow_led;//B灯
assign?main_red=main_red_led;//A灯
assign?main_green=main_green_led;//A灯
assign?main_yellow=main_yellow_led?;//A灯
assign?branch_red=branch_red_led;//B灯
assign?branch_green=branch_green_led;//B灯
assign?branch_yellow=branch_yellow_led?;//B灯?
//分频模块
div?div100
(
.?clk(clk),
.?clk_out(clk_1Hz)
);
//调整时间
wire?[7:0]main_green_time;
wire?[7:0]main_yellow_time;
wire?[7:0]branch_green_time;
wire?[7:0]branch_yellow_time;
assign?main_green_time=8'd59;//A绿灯59s
assign?main_yellow_time=8'd10;//A黄灯时间设置为10秒
assign?branch_yellow_time=8'd8;//B黄灯时间设置为8秒
assign?branch_green_time=8'd49;//B绿灯49s
///////////////////////////////
reg?[7:0]?display_main;
reg?[7:0]?display_branch;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1306
