氮化镓PD快充方案，45W双USB-C充电口，采用诚芯微CX75GD025E+CX7539F

为多设备用户而生！这款45W双USB-C氮化镓充电器重新定义了多口高效充电。配置两个USB-C快充接口，其特点在于采用时下热门氮化镓技术设计内置CX75GD025E，双口均支持45W PD快充，且具备智能功率分配功能。当双设备连接时，可自动切换至25W+20W的黄金组合，完美兼顾手机与平板/耳机的快充需求，让多设备协作效率倍增。

输入：110-240V~50/60Hz 0.8A Max

输出：

Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V2.25A

PPS：3.3-11V4.5A

Type-C1+Type-C2：25W+20W

USB-C1：5V3A、9V2.22A、12V1.67A 20W Max

PPS1：3.3-11V1.8A

USB-C2：5V3A、9V2.77A、12V2.08A 25W Max

PPS2：3.3-11V2.8A

总输出：45W Max

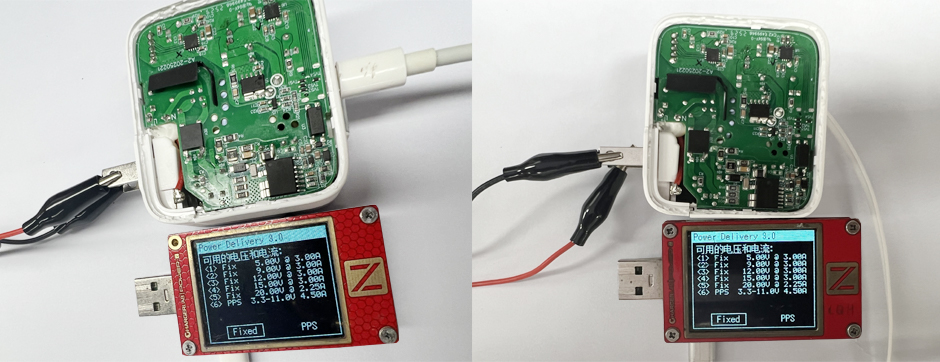

C1/C2：PDO报文显示USB-C1/C2口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.3-11V4.5A PPS电压档位。

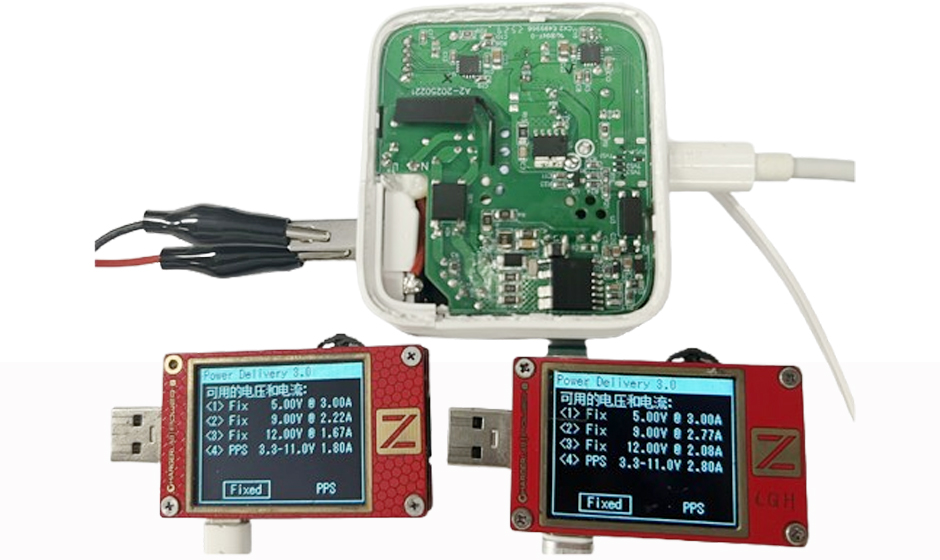

C1+C2：PDO报文显示USB-C1/C2口还具备5V3A、9V2.22A、12V1.67A和5V3A、9V2.77A、12V2.08A以及3.3-11V1.8A；3.3-11V2.8A两组PPS电压档位。

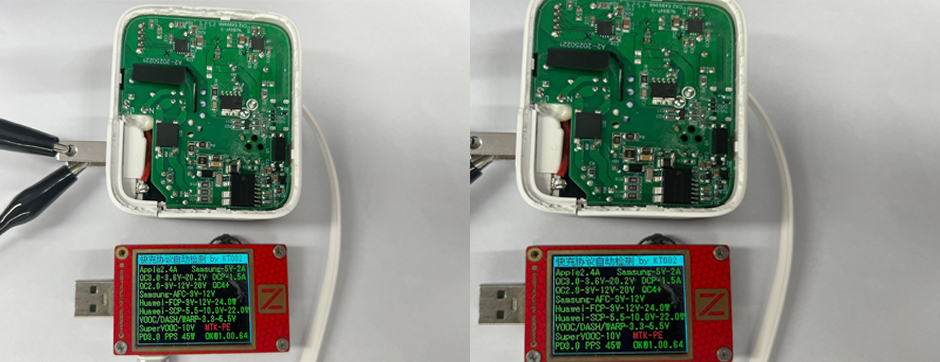

测得USB-C1/C2口支持Apple2.4、AFC、FCP、SCP、VOOC、PD3.0、PPS、QC3.0、QC4+、DCP充电协议。

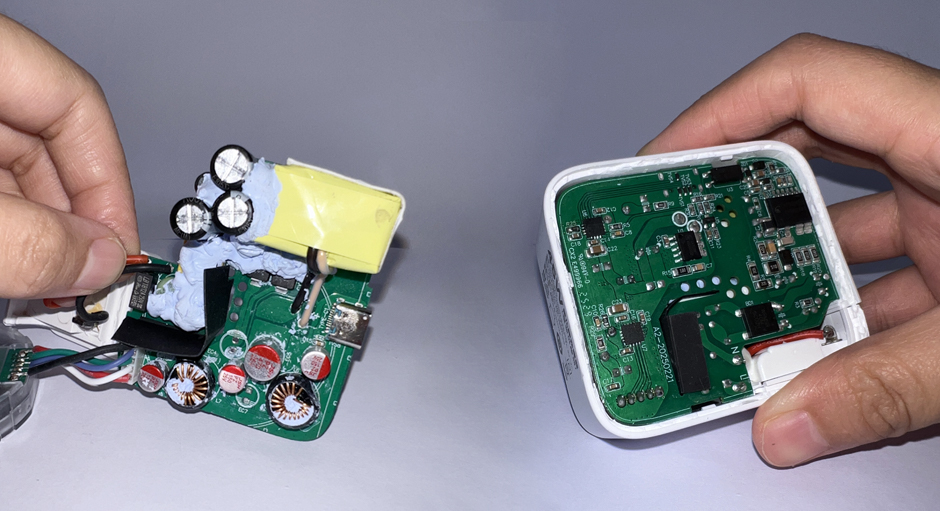

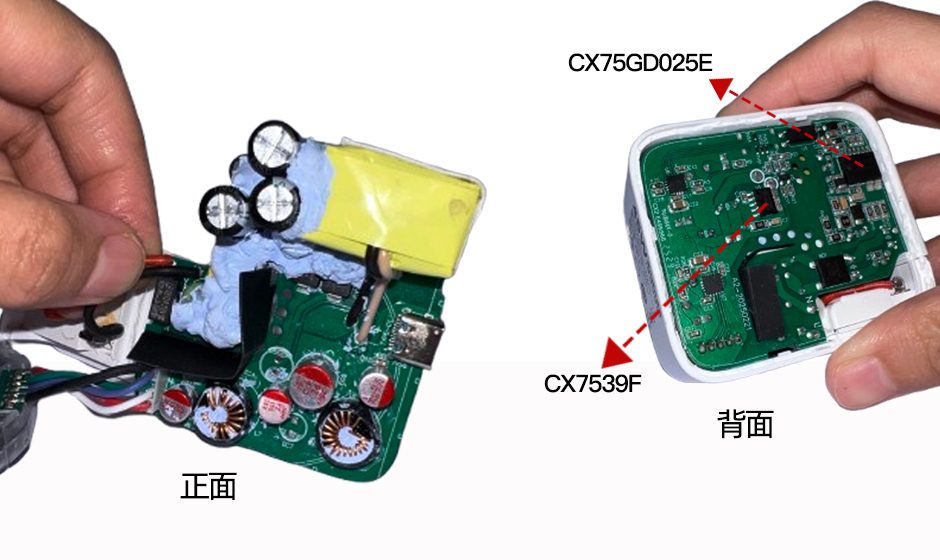

充电器内部使用单板PCB焊接组成，PCB正面焊有电解电容、共模电感、变压器、保险丝、X电容、NTC热敏电阻、Y电容等元件。背面焊有桥堆、光耦、主控电源芯片、同步整流芯片、协议芯片等元件。协议端采用两颗CX8831CQ实现功率自动分配。

初级电源主控芯片采用CX75GD025E,CX75GD025E是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关，适用于45W内开关电源应用。

CX75GD025E具有9V-40V的Vcc工作电压范围，开关频率最高可达200kHz，可全范围工作在准谐振模式，在轻载时则会工作于burst模式以提升效率，

将23kHz以下的音调能量降至最低，并在操作过程中消除音频噪声。CX75GD025E还配备有专有软启动电路可降低次级Vds应力，大大提高了系统的稳定性。

CX75GD025E内置了多重保护功能，如输入过欠压保护、输出过压保护、Vcc过欠压保护、OPP/SSCP保护以及引脚开短路保护等，确保了系统的可靠性和安全性。支持外部OTP设置保护，进一步增强了应用的安全性。

同步整流芯片采用CX7539F，CX7539F是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

协议芯片采用两颗CX8831CQ实现功率自动分配。CX8831CQ是一款内置多种快充协议的同步降压转换器支持USB Type-C和PD3.2协议以及PPS协议，高通 QC2.0/3.0/3.0+协议，华为 FCP/SCP/HVSCP协议，VOOC协议，联发科PE2.0协议，三星AFC协议，USB BC1.2 DCP协议以及Apple2.4A充电规范，为车载充电端口、各种快充适配器、智能排插等供电设备提供完整的解决方案。

CX8831CQ通过两颗芯片互联（CHIP-LINK），可以实现两个USB-C口单独高功率工作，同时工作时降到低功率输出。

CX8831CQ支持 PD3.2、QC2.0/QC3.0、FCP、SCP、AFC、Apple及 BC1.2 DCP等市面主流快充协议，只需少量外围设备就能构建一个高效且优越的多协议双端口充电解决方案。

这款45W双口氮化镓快充充电器为经典外观设计，机身光滑圆润，配备折叠插脚，收纳及携带都很方便。充电器为双USB-C口配置，最大支持45W快充盲插（总输出功率），同时双接口支持25W+20W输出功率，兼容市面主流快充协议，进一步提升产品兼容性，满足苹果、华为、三星、小米等品牌的笔电、平板、手机设备快充需求。这款具有高效率、低温升特点的双C口45W充电器外围超简洁，得益于充电器内部采用CX75GD025E+CX7539F整套高集成氮化镓快充方案组合而成，方案集成度高，系统效率、可靠性更好，同时也更具成本优势，有助于提升产品竞争力。
