【代码库】FRDM-MCXC444 系列 MCU 上的 USB 转多 VCOM

MCXC444 系列 MCU 上的 USB 转多 VCOM

本应用笔记介绍了如何在 FRDM 开发板（FRDM-MCXC444）上实现 USB 转多 VCOM 功能。USB 转 VCOM 功能可以通过使用 USB 协议规定的 CDC 类中抽象控制模型子类中的通用 AT 命令来实现。一个 USB 设备可以支持一个或多个 VCOM，VCOM 的数量主要取决于 USB 设备支持的端点（EP）数量。本应用笔记实现了 USB 转 15 个 VCOM 的功能，开发工具为 MCUXpresso IDE。

主板：FRDM-MCXC444

类别：工业

外围设备：USB

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• 下载并安装MCUXpresso IDE V11.9.0 或更高版本。
• 适用于 Visual Studio Code 的 MCUXpresso：此示例支持适用于 Visual Studio Code 的 MCUXpresso，有关如何使用 Visual Studio Code 的更多信息请参阅此处。
• 确保您已经熟悉 SDK 原始示例，例如 helloworld 和 devcompositecdcvcomcdcvcomlitebm 示例。

2.硬件

• FRDM-MCXC444

• 个人电脑
• 2 根 USB Type-C 线缆

3. 设置

1. 使用 USB 电缆将 FRDM-MCXC444 开发板连接到您的计算机。
2. 确保开发板被正确识别。

3.1 步骤 1

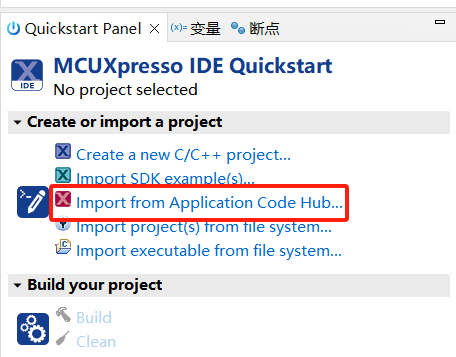

1. 打开 MCUXpresso IDE，在快速启动面板中，选择从应用程序代码中心导入

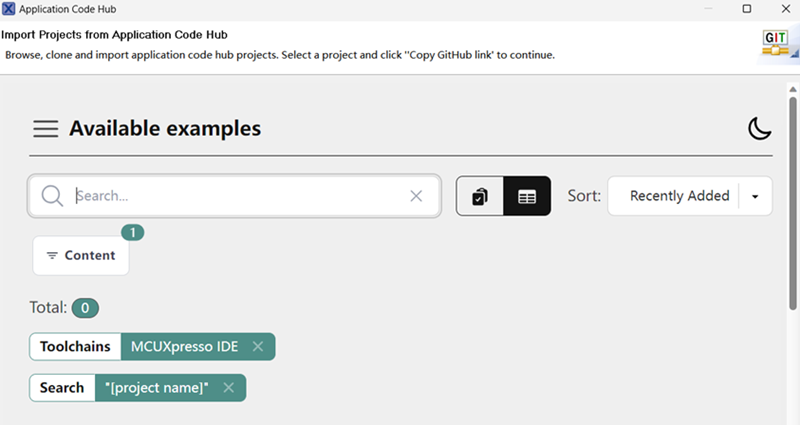

2. 在搜索栏中输入演示名称。

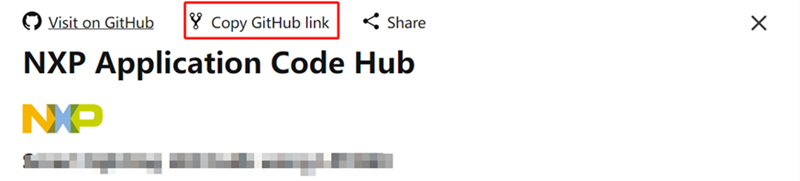

3. 点击?复制GitHub链接?，MCUXpresso IDE将自动检索项目属性，然后单击?下一步>?。

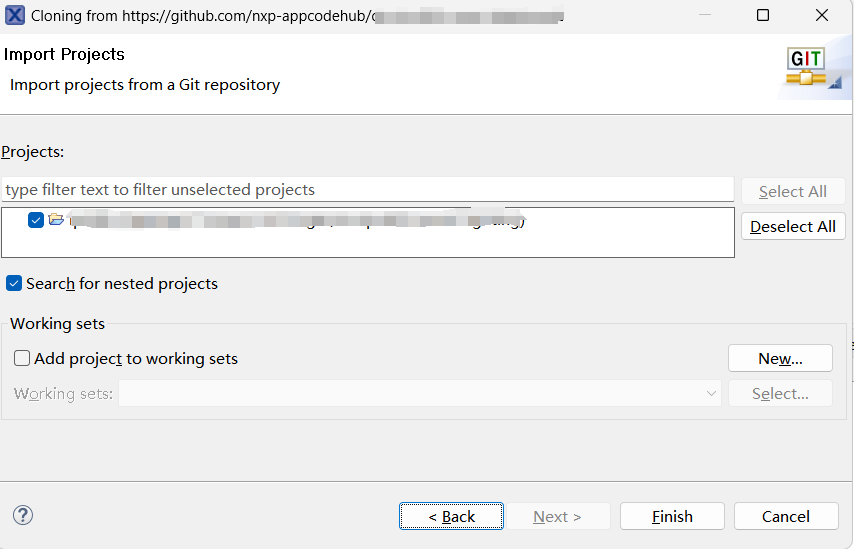

4. 选择主分支然后点击?Next>?，选择MCUXpresso工程，点击Finish按钮完成导入。


第 2 步（硬件设置）

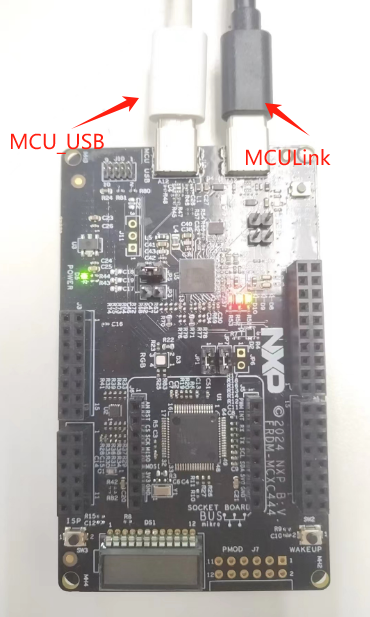

• 编译项目并使用 TypeC-USB 数据线通过 MCU-LINK 接口连接到 FRDM 开发板。使用 MCU-LINK 将程序下载到 MCU 中。
• 将另一根 TypeC-USB 电缆通过 MCU_USB 端口连接至 PC。

步骤 3（运行演示）

按下 FRDM 板上的 SW1 重置电路板以使代码运行。

4.结果

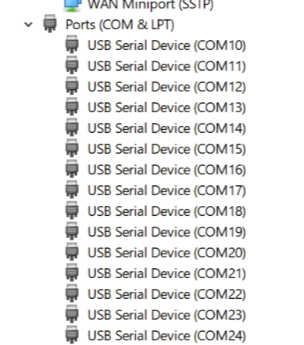

在Windows PC上打开“设备管理器”，总共会创建16个VCOM端口，如下图所示：

5. 常见问题解答

目前没有常见问题解答

6. 支持

• 如需更多信息和支持，请访问 NXP 官方网站：
