6路不同占空比的PWM波Verilog代码Quartus仿真

名称：6路不同占空比的PWM波Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：基于Verilog语言，实现6路不同占空比的PWM输出，并且频率和占空比可调。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

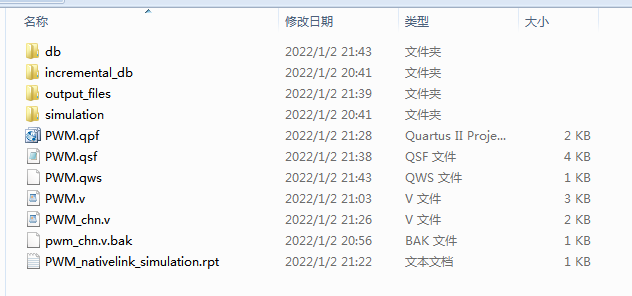

1. 工程文件

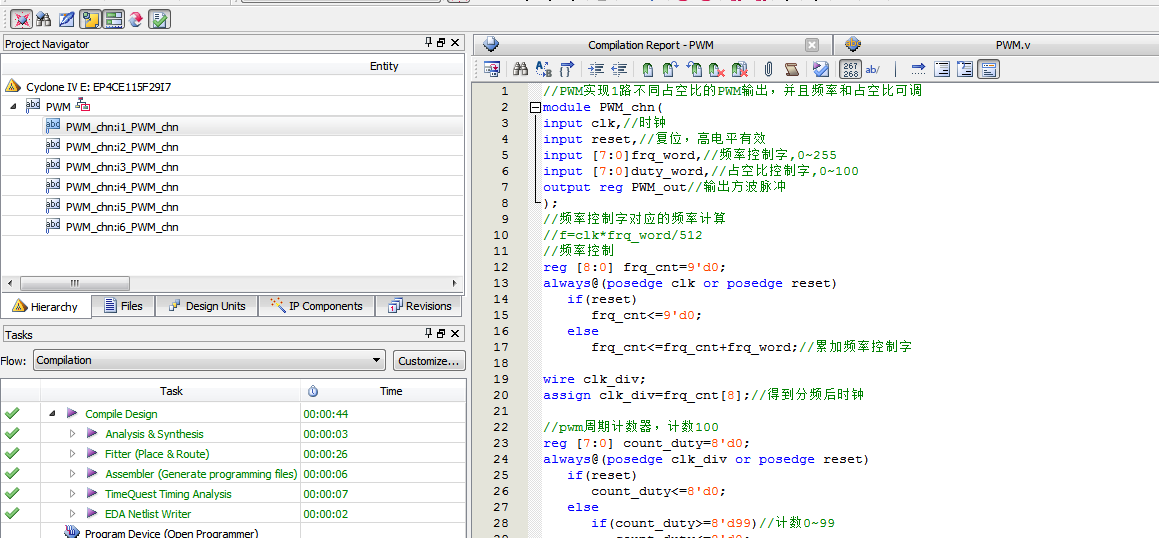

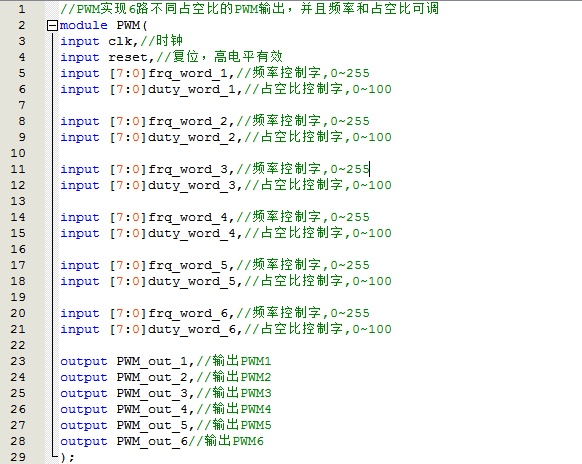

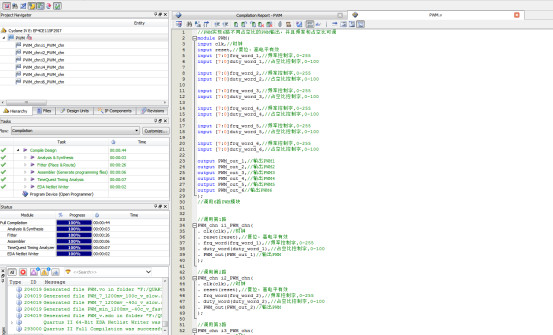

2. 程序文件

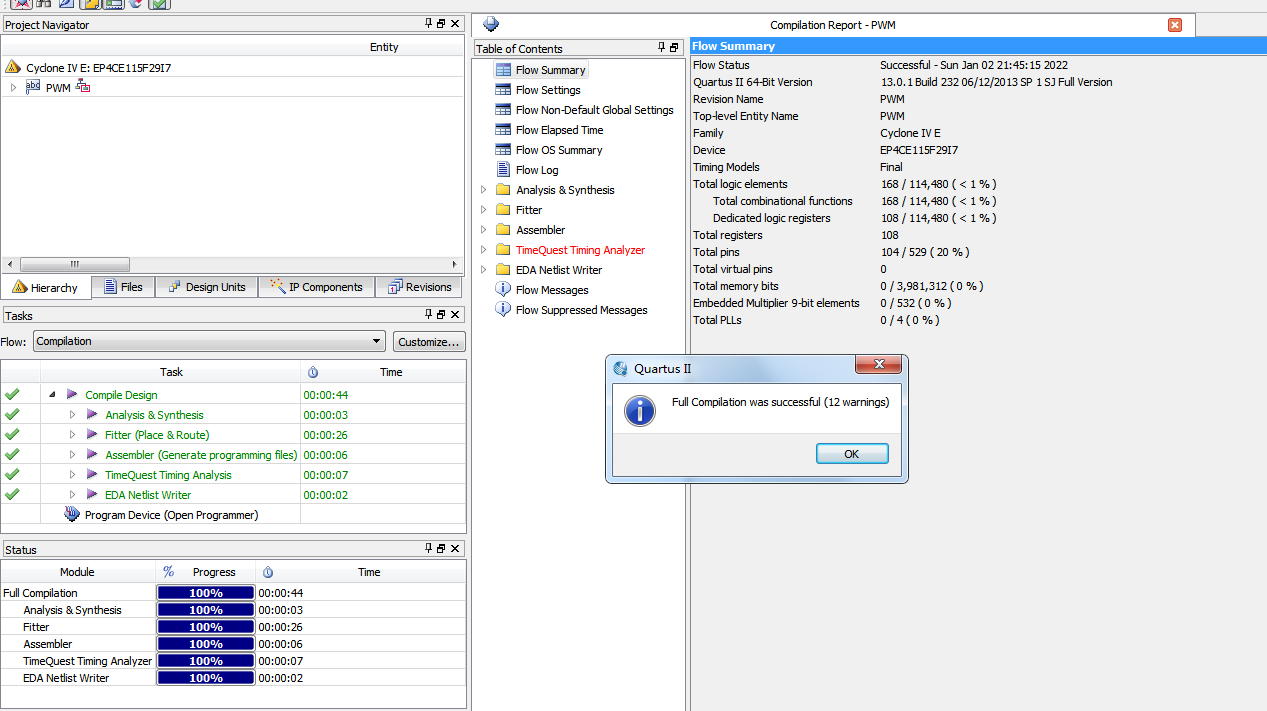

3. 程序编译

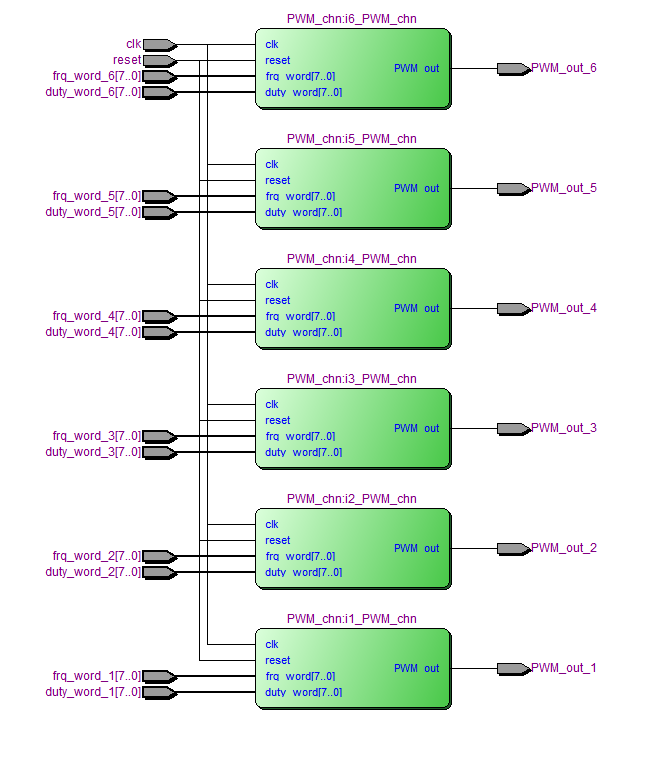

4. RTL图

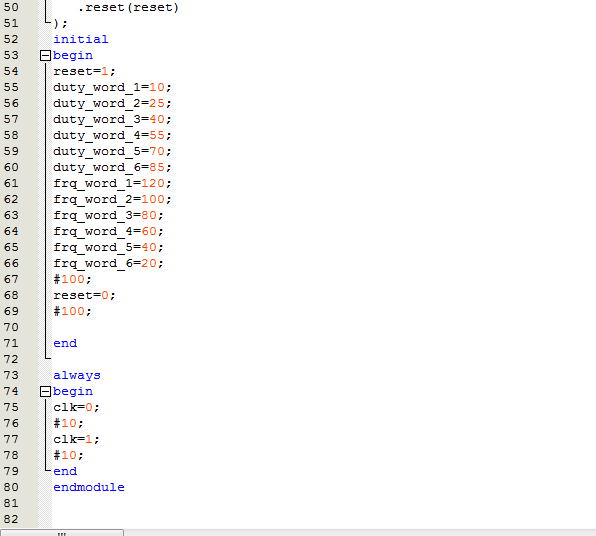

5. Testbench

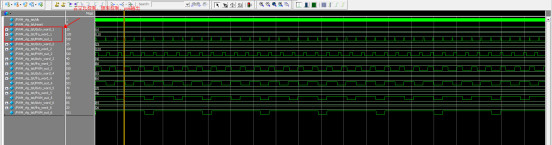

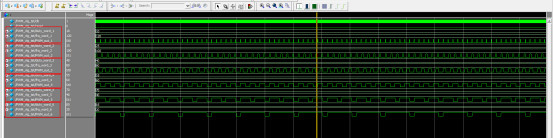

6. 仿真图

频率控制字对应的频率计算

f=clk*frq_word/512

其中Clk=50MHz

部分代码展示:

//PWM实现6路不同占空比的PWM输出，并且频率和占空比可调
module?PWM(
input?clk,//时钟
input?reset,//复位，高电平有效
input?[7:0]frq_word_1,//频率控制字,0~255
input?[7:0]duty_word_1,//占空比控制字,0~100
input?[7:0]frq_word_2,//频率控制字,0~255
input?[7:0]duty_word_2,//占空比控制字,0~100
input?[7:0]frq_word_3,//频率控制字,0~255
input?[7:0]duty_word_3,//占空比控制字,0~100
input?[7:0]frq_word_4,//频率控制字,0~255
input?[7:0]duty_word_4,//占空比控制字,0~100
input?[7:0]frq_word_5,//频率控制字,0~255
input?[7:0]duty_word_5,//占空比控制字,0~100
input?[7:0]frq_word_6,//频率控制字,0~255
input?[7:0]duty_word_6,//占空比控制字,0~100
output?PWM_out_1,//输出PWM1
output?PWM_out_2,//输出PWM2
output?PWM_out_3,//输出PWM3
output?PWM_out_4,//输出PWM4
output?PWM_out_5,//输出PWM5
output?PWM_out_6//输出PWM6
);
//调用6路PWM模块
//调用第1路
PWM_chn?i1_PWM_chn(
.?clk(clk),//时钟
.?reset(reset),//复位，高电平有效
.?frq_word(frq_word_1),//频率控制字,0~255
.?duty_word(duty_word_1),//占空比控制字,0~100
.?PWM_out(PWM_out_1)//输出PWM
);
//调用第2路
PWM_chn?i2_PWM_chn(
.?clk(clk),//时钟
.?reset(reset),//复位，高电平有效
.?frq_word(frq_word_2),//频率控制字,0~255
.?duty_word(duty_word_2),//占空比控制字,0~100
.?PWM_out(PWM_out_2)//输出PWM
);
//调用第3路
PWM_chn?i3_PWM_chn(
.?clk(clk),//时钟
.?reset(reset),//复位，高电平有效
.?frq_word(frq_word_3),//频率控制字,0~255
.?duty_word(duty_word_3),//占空比控制字,0~100
.?PWM_out(PWM_out_3)//输出PWM
);
//调用第4路
PWM_chn?i4_PWM_chn(
.?clk(clk),//时钟
.?reset(reset),//复位，高电平有效
.?frq_word(frq_word_4),//频率控制字,0~255
.?duty_word(duty_word_4),//占空比控制字,0~100
.?PWM_out(PWM_out_4)//输出PWM
);
//调用第5路
PWM_chn?i5_PWM_chn(
.?clk(clk),//时钟
.?reset(reset),//复位，高电平有效
.?frq_word(frq_word_5),//频率控制字,0~255
.?duty_word(duty_word_5),//占空比控制字,0~100
.?PWM_out(PWM_out_5)//输出PWM
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=613
