SRAM的设计Verilog代码VIVADO仿真

名称：SRAM的设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

SRAM的设计

256×32的SRAM的设计,位宽32bit，深度256。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

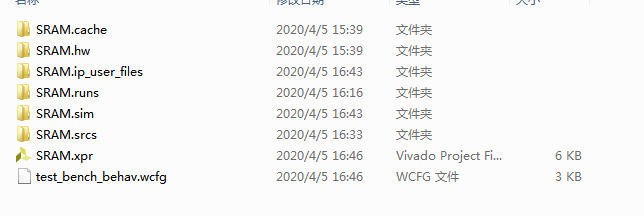

1. 工程文件

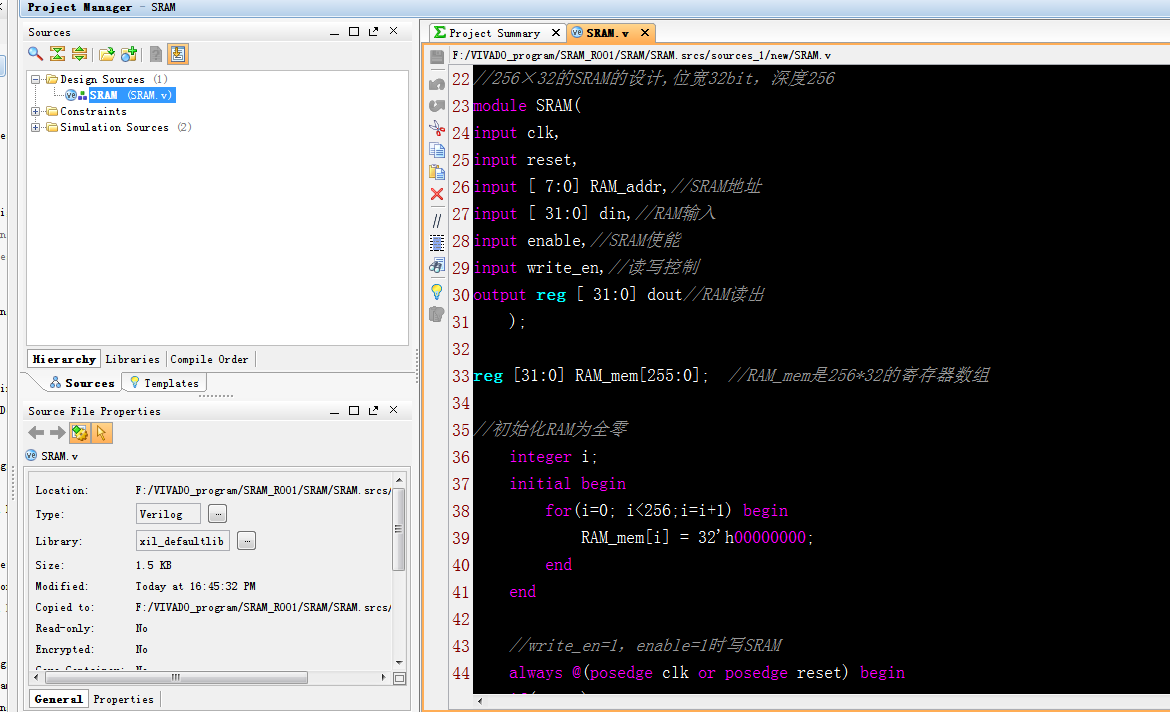

2. 程序文件

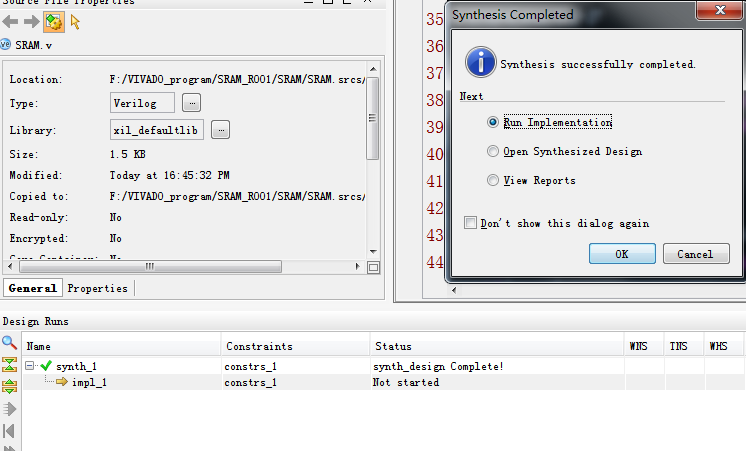

3. 程序编译

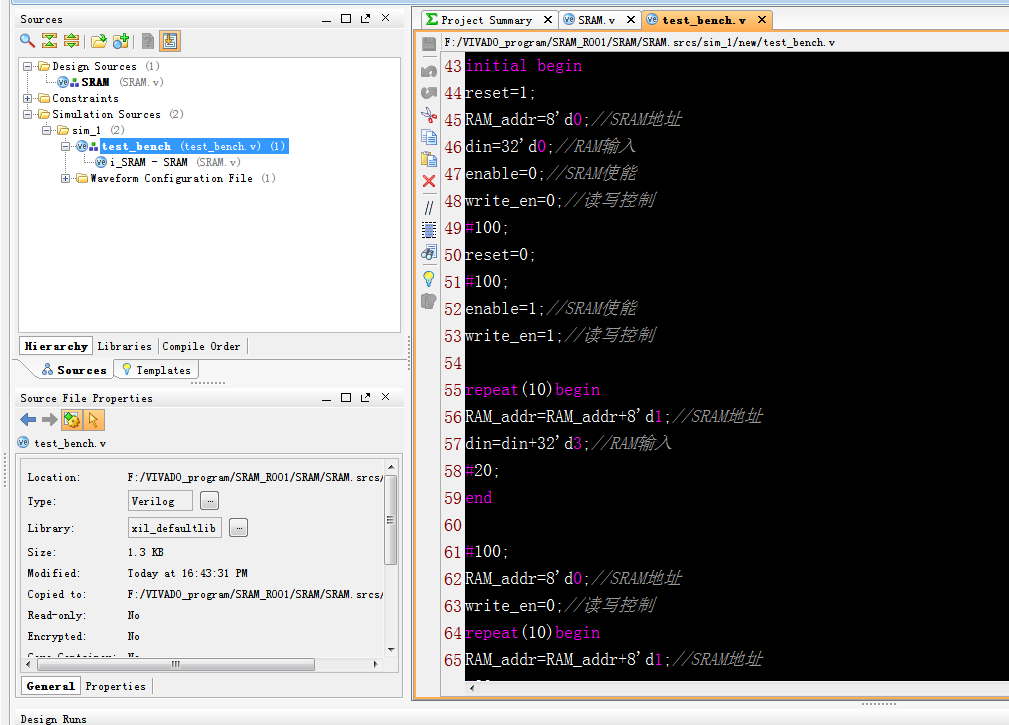

4. Testbench

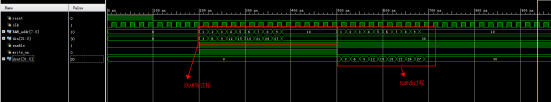

5. 仿真图

往地址1~10分别写了3,6,9,12,15,18,21,24,27,30，读数时对应地址读出来的数据与写入一致，仿真正确

部分代码展示:

`timescale?1ns?/?1ps
//////////////////////////////////////////////////////////////////////////////////
//?Company:?
//?Engineer:?
//?
//?Create?Date:?2020/04/05?15:44:04
//?Design?Name:?
//?Module?Name:?SRAM
//?Project?Name:?
//?Target?Devienables:?
//?Tool?Versions:?
//?Description:?
//?
//?Dependencies:?
//?
//?Revision:
//?Revision?0.01?-?File?Created
//?Additional?Comments:
//?
//////////////////////////////////////////////////////////////////////////////////
//256×32的SRAM的设计,位宽32bit，深度256
module?SRAM(
input?clk,
input?reset,
input?[?7:0]?RAM_addr,//SRAM地址
input?[?31:0]?din,//RAM输入
input?enable,//SRAM使能
input?write_en,//读写控制
output?reg?[?31:0]?dout//RAM读出
????);
????
reg?[31:0]?RAM_mem[255:0];??//RAM_mem是256*32的寄存器数组
//初始化RAM为全零
????integer?i;
????initial?begin
????????for(i=0;?i<256;i=i+1)?begin
????????????RAM_mem[i]?=?32'h00000000;
????????end
????end
//write_en=1，enable=1时写SRAM
????always?@(posedge?clk?or?posedge?reset)?begin
????if(reset)
????????for(i=0;?i<256;i=i+1)?begin
????????????RAM_mem[i]?=?32'h00000000;//复位清零
????????end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=882
