交通灯控制电路设计Verilog代码VIVADO仿真

名称：交通灯控制电路设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

1.只要边道没车，主干道绿灯一直亮，边道有车，主干道绿灯最少保持25S。

2.?边道有车通过时边道绿灯最长保持25S，边道没车时则切换到下一个状态。

3.?主干道绿灯亮和边道绿灯亮之间切换需过渡状态，时间4S，保持黄灯亮。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

2. 程序文件

3. 程序编译

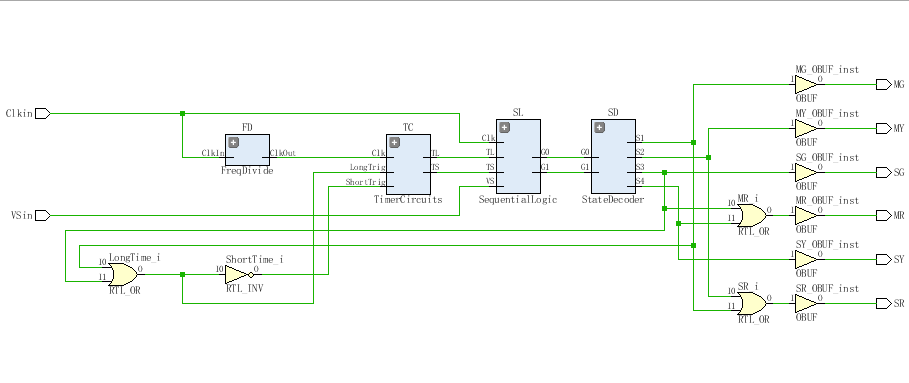

4. RTL图

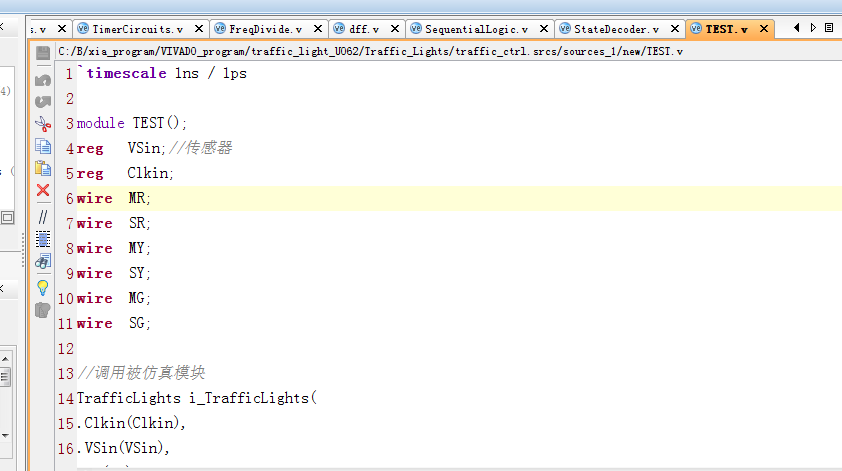

5. Testbench

6. 仿真图

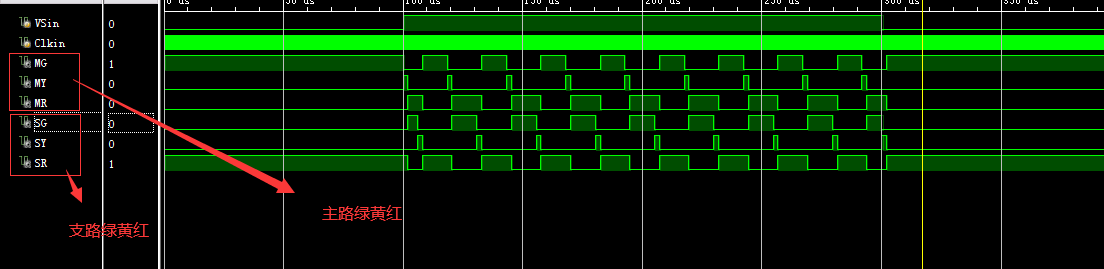

整体仿真图

定时电路单元TimerCircuit

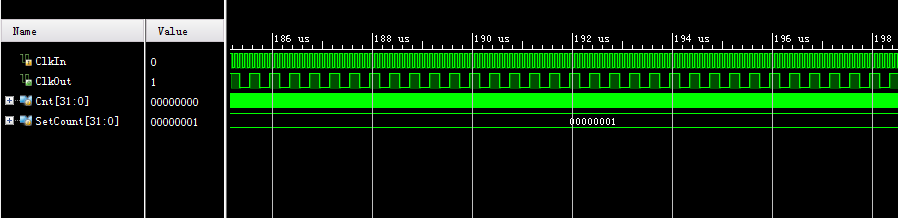

分频模块 FreqDivide

顺序逻辑单元 SequentialLogic

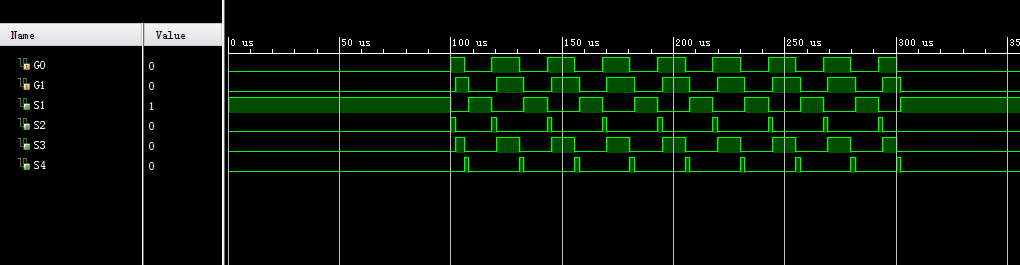

状态译码器StateDecoder

部分代码展示:

//顶层模块
module?TrafficLights(VSin,?Clkin,?MR,?SR,?MY,?SY,?MG,?SG);
???input???VSin;
???input???Clkin;
???output??MR;
???output??SR;
???output??MY;
???output??SY;
???output??MG;
???output??SG;
???wire????Sig1;
???wire????Sig2;
???wire????Sig3;
???wire????Sig4;
???wire????Gray0;
???wire????Gray1;
??
???wire????LongTime;
???wire????ShortTime;
???wire????TLin;
???wire????TSin;
???wire????Clock;???
???assign?MR?=?Sig3?|?Sig4;
???assign?SR?=?Sig2?|?Sig1;
???assign?MY?=?Sig2;
???assign?SY?=?Sig4;
???assign?MG?=?Sig1;
???assign?SG?=?Sig3;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=896
