多种的数字信号源的设计Verilog代码Quartus仿真

名称：多种的数字信号源的设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

多种的数字信号源的设计

1.能输出正弦波、方波、三角波、锯齿波；

2.能步进预置不同信号源的输出,并指示输出波形的类型；

3.信号源頻率为1kHz,峰峰值为10V；

4.方波的占空比为0.5；

5.锯齿波的下降时间为0.1mS；

6.三角波为对称三角波；

7.能突测并显示输出波形的类型。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

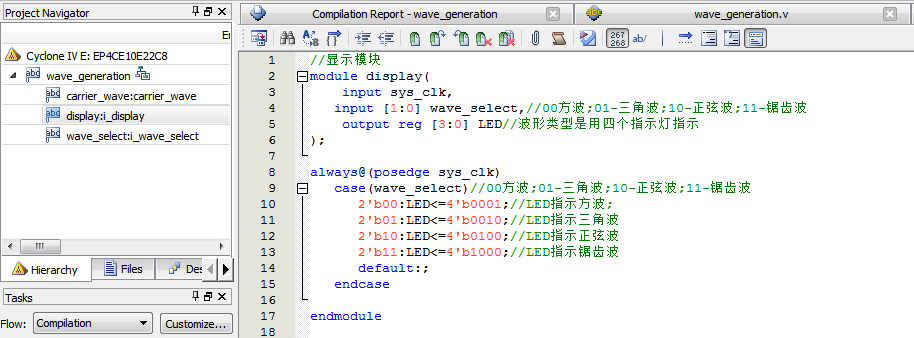

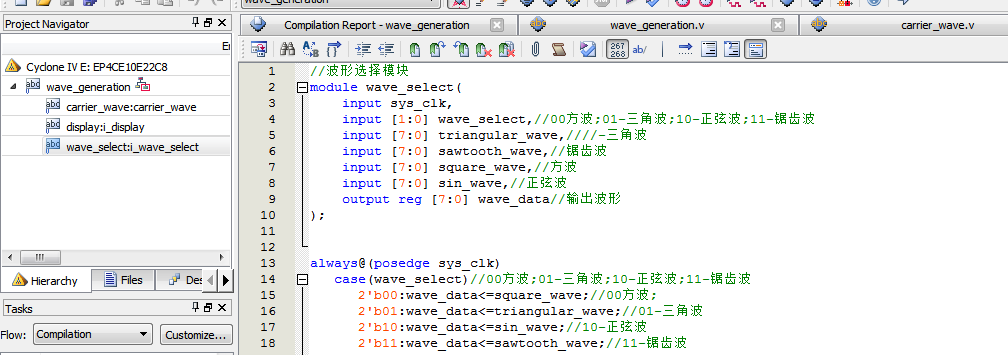

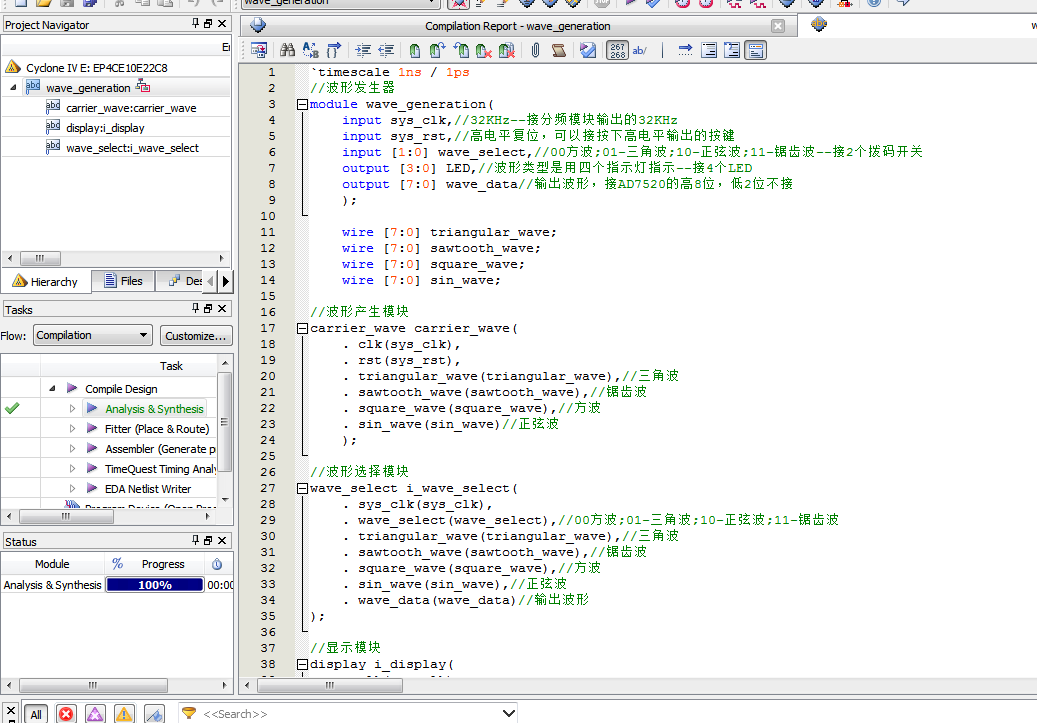

2. 程序文件

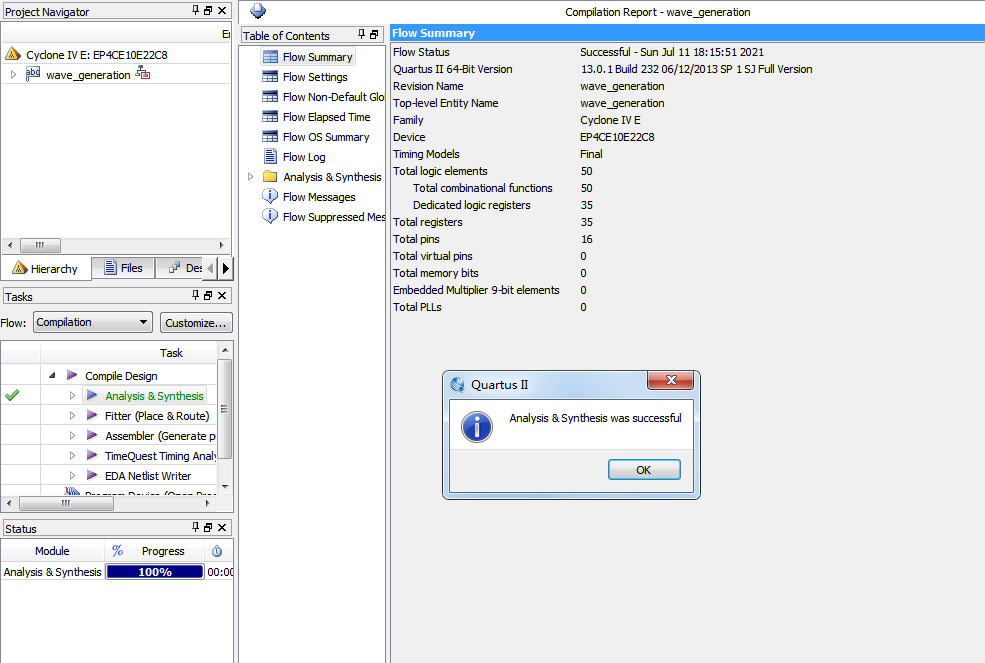

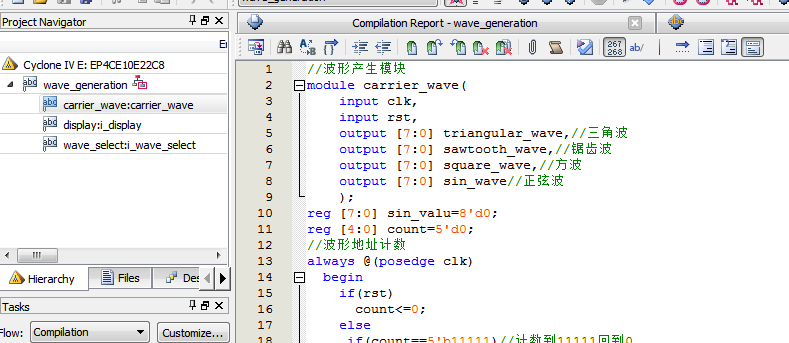

3. 程序编译

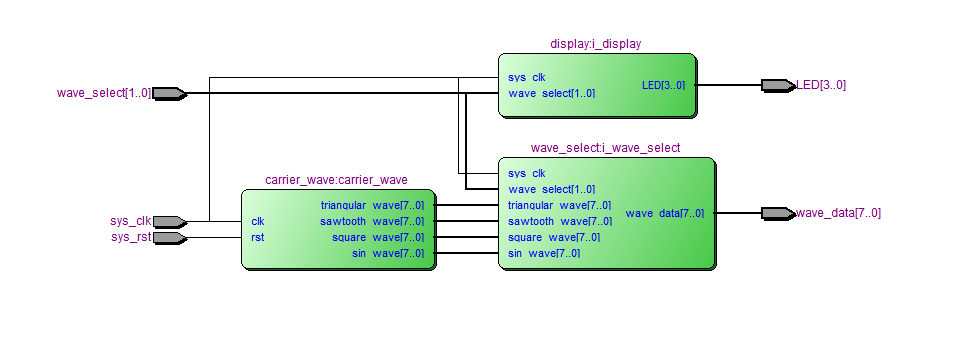

4. RTL图

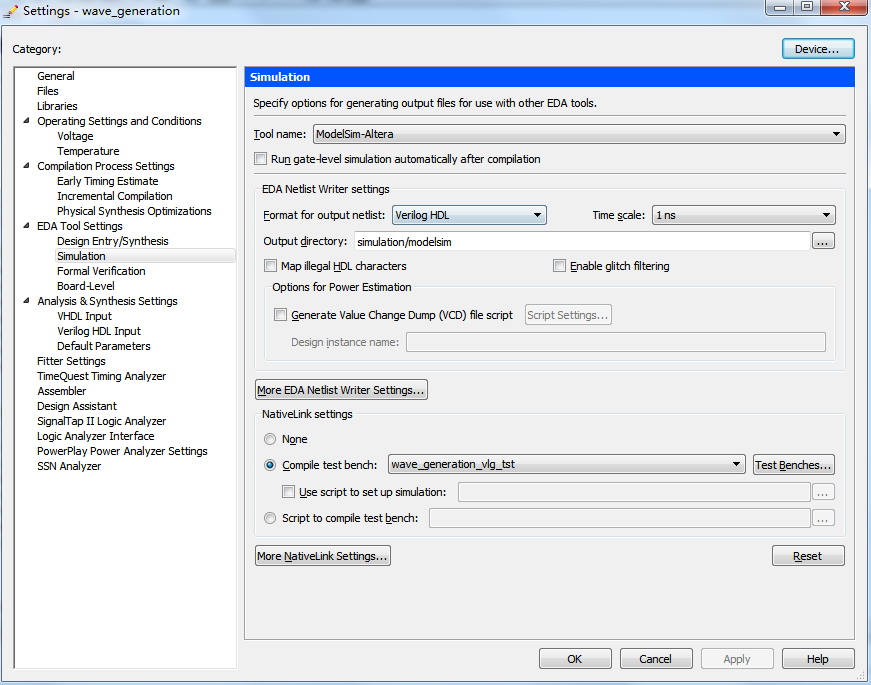

5. 仿真图

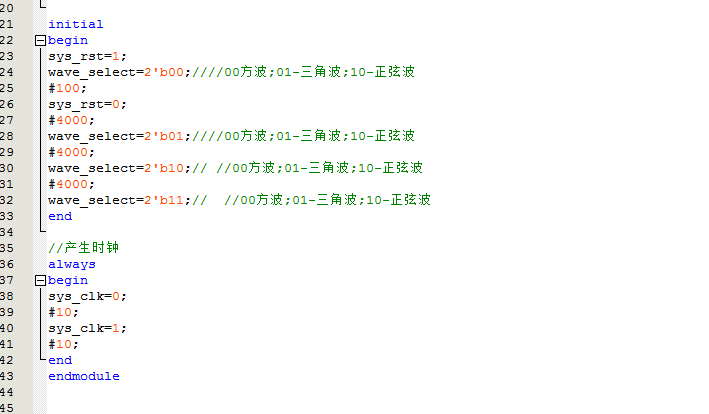

Testbench

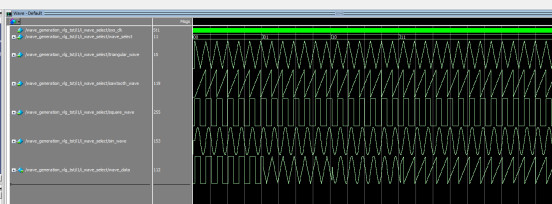

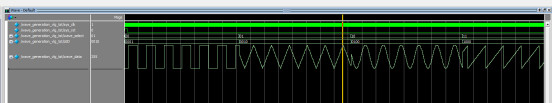

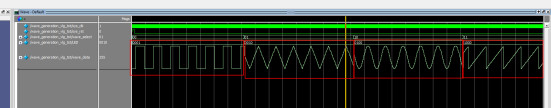

整体仿真图

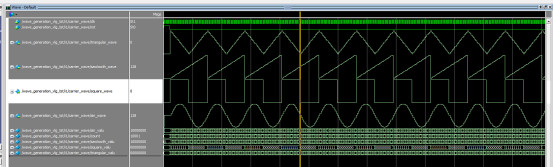

波形产生模块仿真图

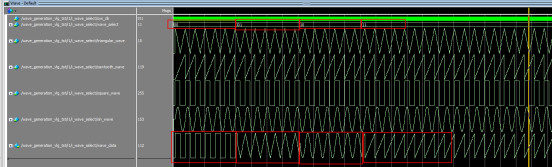

波形类型选择模块仿真图

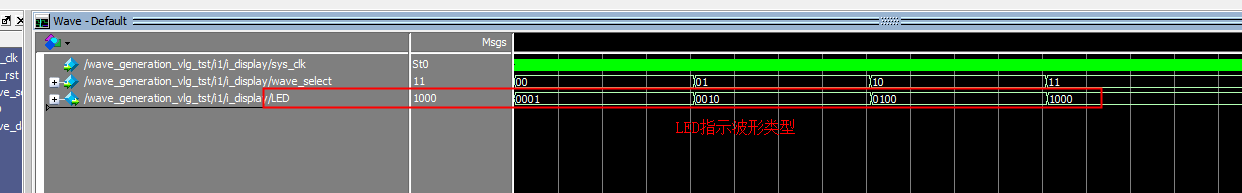

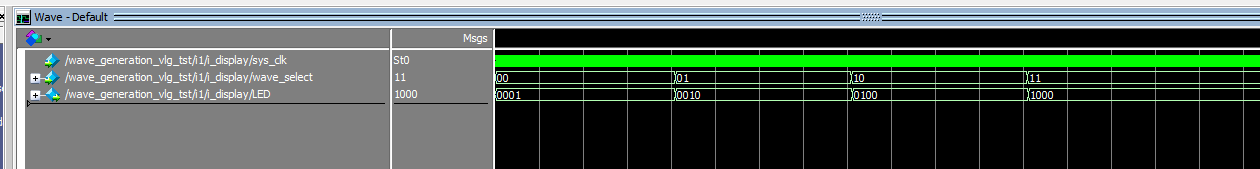

显示模块仿真图

部分代码展示:

//波形产生模块
module?carrier_wave(
????input?clk,
????input?rst,
?output?[7:0]?triangular_wave,//三角波
????output?[7:0]?sawtooth_wave,//锯齿波
?output?[7:0]?square_wave,//方波
?output?[7:0]?sin_wave//正弦波
????);
reg?[7:0]?sin_valu=8'd0;
reg?[4:0]?count=5'd0;
//波形地址计数
always?@(posedge?clk)
??begin
????if(rst)
??????count<=0;
????else
?????if(count==5'b11111)//计数到11111回到0
????????count<=5'b00000;//0
?????else
????????count<=count+5'b00001;???//计数
??end?
??
//32个采样点的正弦波
?always?@(posedge?clk)
??begin
????if(rst)
??????sin_valu<=8'b10000000;
??else
??case?(count)
???5'b00000:sin_valu<=8'b10000000;???????
???5'b00001:sin_valu<=8'b10011000;
???5'b00010:sin_valu<=8'b10110000;
???5'b00011:sin_valu<=8'b11000111;
???5'b00100:sin_valu<=8'b11011010;
???5'b00101:sin_valu<=8'b11101010;
???5'b00110:sin_valu<=8'b11110110;
???5'b00111:sin_valu<=8'b11111101;
???5'b01000:sin_valu<=8'b11111111;
???5'b01001:sin_valu<=8'b11111101;
???5'b01010:sin_valu<=8'b11110110;
???5'b01011:sin_valu<=8'b11101010;
???5'b01100:sin_valu<=8'b11011010;
???5'b01101:sin_valu<=8'b11000111;
???5'b01110:sin_valu<=8'b10110001;
???5'b01111:sin_valu<=8'b10011001;
???5'b10000:sin_valu<=8'b10000000;
???5'b10001:sin_valu<=8'b01100111;
???5'b10010:sin_valu<=8'b01001111;
???5'b10011:sin_valu<=8'b00111001;
???5'b10100:sin_valu<=8'b00100101;
???5'b10101:sin_valu<=8'b00010101;
???5'b10110:sin_valu<=8'b00001001;
???5'b10111:sin_valu<=8'b00000010;
???5'b11000:sin_valu<=8'b00000000;
???5'b11001:sin_valu<=8'b00000010;
???5'b11010:sin_valu<=8'b00001001;
???5'b11011:sin_valu<=8'b00010101;
???5'b11100:sin_valu<=8'b00100101;
???5'b11101:sin_valu<=8'b00111000;
???5'b11110:sin_valu<=8'b01001110;
???5'b11111:sin_valu<=8'b01100110;
???default:sin_valu<=8'b11011010;
??endcase
end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1008
