温度报警器设计Verilog代码Quartus仿真

名称：温度报警器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

温度报警器设计

1、使用ds18b20作为温度传感器

2、可以按键控制最高报警温度、最低报警温度

3、数码管显示温度

4、当温度高于最高温度是报警，低于最低温度是也报警

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1.?工程文件

2.?程序文件

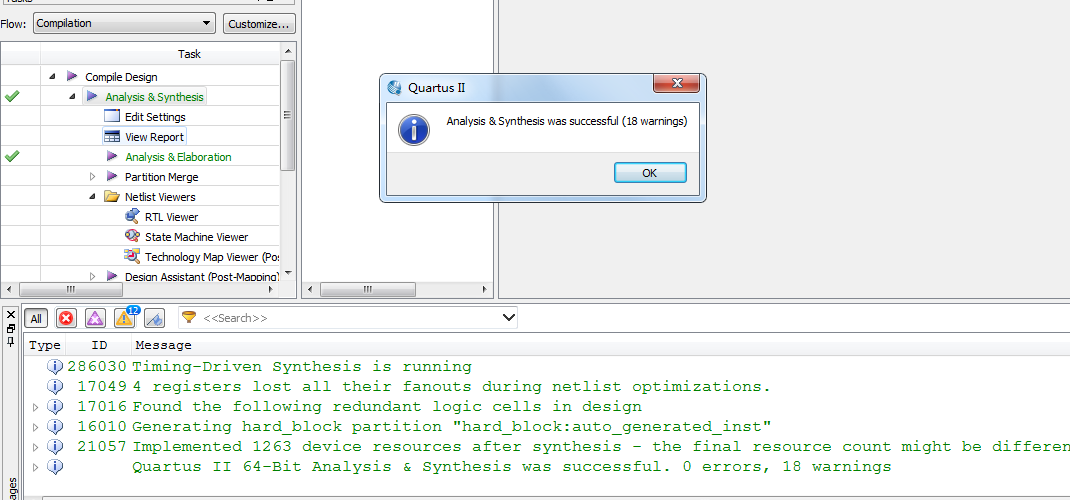

3.?程序编译

4.?RTL图

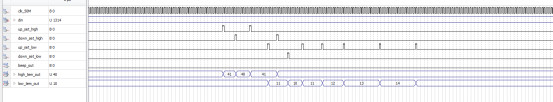

5.?仿真图

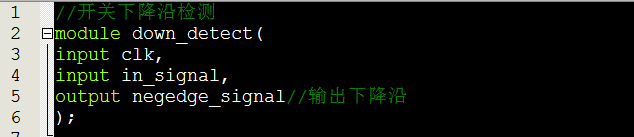

5.1?下降沿检测模块

5.2?蜂鸣器及设置报警温度模块

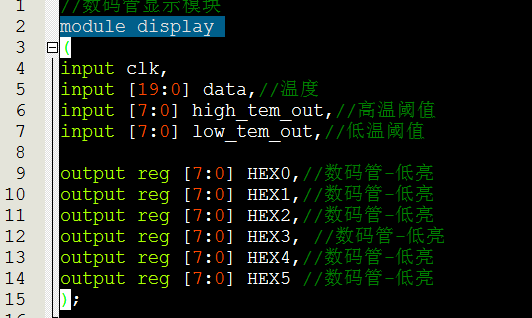

5.3?显示模块

部分代码展示:

//温度显示，报警
module?temp_disp(
????input????????????sys_clk?????,????//输入的系统时钟
????input????????????sys_rst_n???,????//输入的复位信号
????inout????????????dq??????????,????//ds18b20温度传感器单总线
?output???????????beep_out????,????//蜂鸣器报警
?
input?up_set_high_SW,//设置报警最高温度加
input?down_set_high_SW,//设置报警最高温度减
input?up_set_low_SW,//设置报警最低温度加
input?down_set_low_SW,//设置报警低高温度减
?
?output??[7:0]?HEX0,//数码管-低亮
?output??[7:0]?HEX1,//数码管-低亮
?output??[7:0]?HEX2,//数码管-低亮
?output??[7:0]?HEX3,?//数码管-低亮
?output??[7:0]?HEX4,//数码管-低亮
?output??[7:0]?HEX5?//数码管-低亮
);
//wire?define
wire?[19:0]??temp_data;????????????//?温度数值
wire?[7:0]?high_tem_out;
wire?[7:0]?low_tem_out;
wire?up_set_high;//设置报警最高温度加
wire?down_set_high;//设置报警最高温度减
wire?up_set_low;//设置报警最低温度加
wire?down_set_low;//设置报警低高温度减
//*****************************************************
//**????????????????????main?code
//*****************************************************
down_detect?i_SW1(
.?clk(sys_clk),
.?in_signal(up_set_high_SW),
.?negedge_signal(up_set_high)//输出下降沿
);
down_detect?i_SW2(
.?clk(sys_clk),
.?in_signal(down_set_high_SW),
.?negedge_signal(down_set_high)//输出下降沿
);
down_detect?i_SW3(
.?clk(sys_clk),
.?in_signal(up_set_low_SW),
.?negedge_signal(up_set_low)//输出下降沿
);
down_detect?i_SW4(
.?clk(sys_clk),
.?in_signal(down_set_low_SW),
.?negedge_signal(down_set_low)//输出下降沿
);
