纳芯微推出全集成电机驱动SoC NSUC1612

面对汽车智能执行器领域传统分立式方案存在的复杂性高、成本居高、可靠性不足等痛点，纳芯微电子近日推出了新一代全集成电机驱动SoC——NSUC1612。

该芯片采用高度集成设计，将32位ARM Cortex-M3内核MCU、4路/3路半桥驱动器、LIN/CAN通信接口、12位ADC和温度传感器等核心模块整合于单一芯片。

在性能配置方面，针对不同功率需求，NSUC1612提供两种输出规格：NSUC1612B支持4路半桥输出，峰值电流达500mA；NSUC1612E支持3路半桥输出，峰值电流高达2.1A。芯片集成32KB Flash、2KB SRAM及15KB ROM，支持OTA升级，32MHz 高精度振荡器与 PLL 确保运算高效稳定，休眠模式下功耗低于50μA。

该芯片已通过AEC-Q100 Grade 1认证，工作温度范围覆盖-40℃至125℃，结温最高可达150℃。

在电气特性方面，LIN端口支持±40V过反压耐压，BVDD引脚耐压范围达-0.3V~40V，可直接连接12V汽车电池。

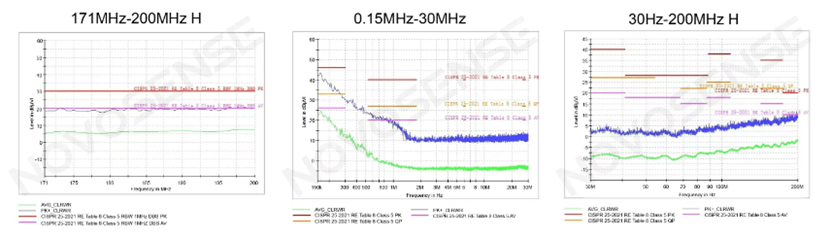

图 | 基于CISPR 25：2021标准的部分测试结果，来源：纳芯微官网

在电磁兼容性方面，NSUC1612 提供极简外围电路参考设计，通过优化的 PCB 布局与内部信号处理，在?CISPR 25：2021 标准测试中，以最高等级 Class 5?通过汽车EMC/EMI各项测试，满足严苛车规 EMC 要求。

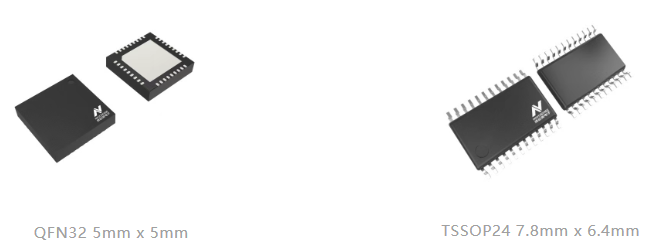

图 | NSUC1612封装，来源：纳芯微官网

NSUC1612采用QFN32（5x5mm）封装，目前已实现量产，并进入主流Tier1供应商供应链。该芯片可广泛应用于电子水阀、空调风门、主动进气格栅等汽车执行器领域，为整车厂提供高集成度、高可靠性的解决方案。
