从SXX32F103移植到MH2103A

这篇迁移指南旨在帮助您分析从现有的SXX32F103器件移植到MH2103A器件所需的步骤。本文档收集了最重要的信息，并列出了需要注意的重要事项。

要将应用程序从SXX32F103系列移植到MH2103A系列，用户需要分析硬件移植、外设移植和固件移植。

MH2103A系列微控制器基本兼容SXX32F103系列，同时强化许多功能，有些许地方与SXX32F103不同，详述于本文档。

1. 快速将 SXX32F103 芯片替换

• 步骤一：比对外设规格、Flash容量、SRAM容量等，解焊SXX32F103，换成MH2103A对应型号；
• 步骤二：使用ISP或KEIL,下载HEX或BIN文件；
• 步骤三：如果有需要, 下载HEX或BIN文件以外的资料或进行系统校正；
• 步骤四：查看程序能否正常运行，测试设备功能是否正常；
• 步骤五：其他问题快速排查请参考本文档移植注意事项；
• 步骤六：如果经过上述步骤后程序仍无法正常运行, 请连络代理商及MH支持人员协助解决。

2. 硬件移植注意事项

2.1 TIM2 模块复用差异

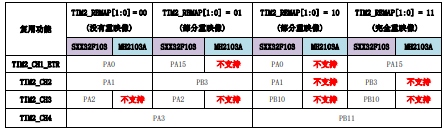

MH2103A 芯片 TIM2 的 Channel1 - Channel4 输出可复用引脚和 SXX32F103 不同，详细差异如下表：

2.2 GPIO 引脚耐压说明

MH2103A 的 PA11、PA12 引脚耐压上限为 3.6V，硬件电路设计时注意电压范围。

注：

PA11 引脚可选复用功能为 CAN_RX、USART1_CTS、USBDM、TIM1_CH4;

PA12 引脚可选复用功能为 CAN_TX、USART1_RTS、USBDP、TIM1_ETR;
