WT2606Bx显示驱动芯片TFT屏显示驱动方案_电路方案

1. 产品概述

WT2606BX 芯片是专为满足高端小家电和大家电产品需求而精心设计的，它不仅能够简化开发流程，还能显著缩短开发时间。我们的目标是通过这款芯片，提高客户产品开发的效率，从而更好地为客户创造价值。

WT2606Bx 人机交互显示方案”的推出，精准地满足了市场上对高性能、多功能芯片的特定需求。

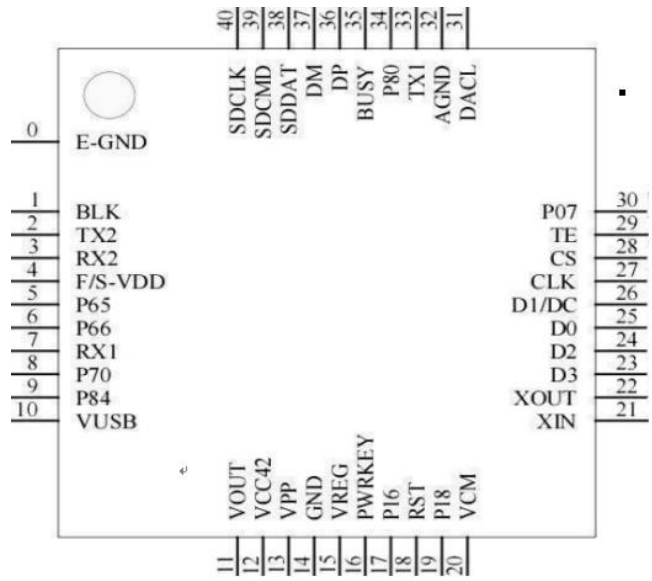

?实现串口转串口：具备双串口功能，主串口与 MCU 通信，包括 RX（2606B 输入）、TX（2606B 输出）、INT1（2606B 输入检测，低电平触发串口透传，高电平激活控制芯片功能）、INT2（默认低电平，高电平表示有透传数据）以及 BUSY 信号。
?串口指令功能：语音播放控制、音量调节以及组合播放指令。

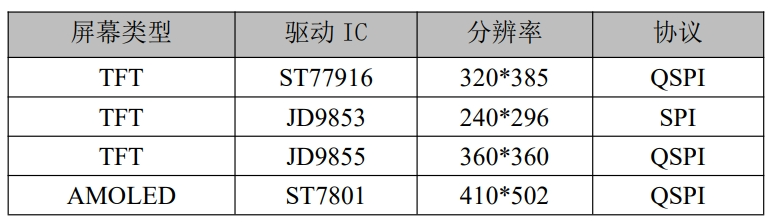

?TFT 屏显示驱动：通过串口控制图片显示，支持多种显示模式（如上推、下推、左推、右推、滚动、渐变、刷新等）以及图片堆叠功能，实现图片和文字的显示，全屏显示、半屏显示、局部显示、拼图显示、叠层显示、多控件叠加显示、等接口（根据进度情况列出先后实现顺序，可分阶段输出迭代）
?TFT 屏视频播放：通过串口控制视频播放，支持播放模式包括单次播放、单视频循环播放以及全部视频循环播放。
?支持通过串口更新 flash 中的视频内容、OTA（Over-The-Air）更新。
?分辨率支持：最高可达 480*480*30 帧/秒。可通过软件自动适配置
?串口配置芯片休眠有 2 种模式，可以关机电流小于 5UA，也可以待机小于 100uA，可直接接收指令及快速进入工作状态，初始化默认待机状态
