WT4102A-C01 毫米波雷达传感器模块

WT4102A-C01模块是一款超高集成度的1T1R AoB 毫米波传感器。内部集成毫米波天线、射频前端、基带和应用处理器,同时集成完整的 SoC系统、感知算法以及应用固件。

该模块具有高精度的测距能力，同时实现对人体运动、微动和存在的精确感知。产品功耗低，外观小巧，多接口设计，满足各类应用接口需求。

产品特性

感应距离：默认距离6m，存在正向0.5~8m，移动最远15m

测距精度：±25cm

最大发射功率：10dBm

连续扫频带宽：250MHz

工作频段：24 ~ 24.25GHz

工作电压：2.5V ~ 5.5V

工作电流:1.80mA

峰值电流：120mA

模块尺寸：23mm*15.6mm*1.0mm

工作温度：-20～85°C

输出特性

输出信号：IO/UART/PWM

输出电压：0/3.3-5V(与输入电压一致).

输出延时：5s

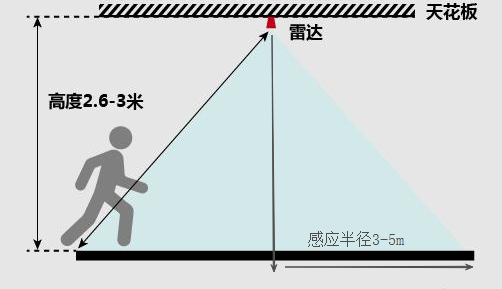

探测示意图

挂高3m，感应距离半径3-4m，其中1-8为方位，0、2、4为距离，单位m

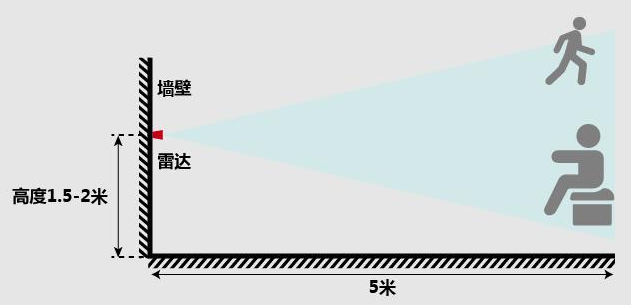

正对最大距离示意图

高度1.5m，正对感应距离，其中1-16为方位，0-12为距离，单位m

备注:测试距离范围是以室内安装环境测试，测试人员身高 170cm,体重 65-75Kg,行走速度1m/s,不同的场景安装可能会造成距离变化，以实际测试为准。

应用场景

感知人体存在，开关面板，开关，门锁，门铃，空调冰箱，电视，小家电等;

感应门禁，感应报警，触发联动应用与摄像头等。

可用于公共场所或家庭照明设备如感应吸顶灯，面板灯，镜子灯等。

参考文档说明(联系客服或工程师领取)

《WT4102A-C01串口指令说明v1.0》，主要用于调试距离和延时等参数，里面含上位机和串口指令说明。
