【代码库】在 RT1050 上使用 FlexIO 模拟 8080 总线

在 RT1050 上使用 FlexIO 模拟 8080 总线

本应用说明介绍了如何使用 FlexIO 模块模拟 8080 并行总线，以及如何通过 i.MX RT1050-EVB 板上的 8080 总线接口驱动图形 TFT LCD。

有关如何使用该软件的完整说明，请参阅AN12822 。

主板：定制主板（i.MX RT1050-EVB）

类别：图形

外围设备：显示器

工具链：IAR

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• SDK：2.6.0
• 工具链：IAR Embedded Workbench 8.32.3

2.硬件

• X-IMXRT512-EVB REV A1 开发板
• HX8357液晶模块
• J-Link调试器

3. 设置

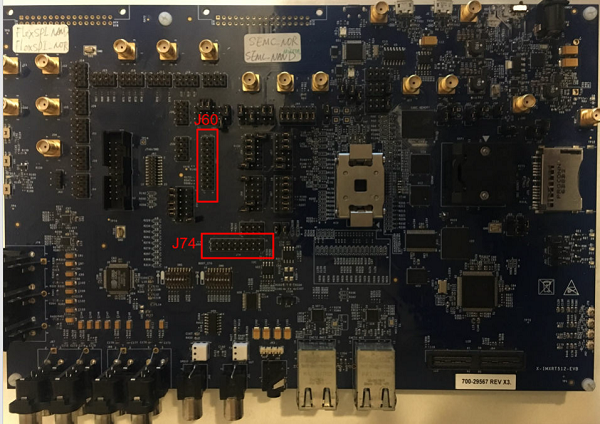

1. 将 HX8357 LCD 模块连接到 i.MX RT1050-EVB 的 J60 和 J74，如下图和表所示。



Pins | Board Connector | LCD Signal
------------+-----------------+-----------
FlexIO2_12 | J60-10 | D0
FlexIO2_13 | J60-8 | D1
FlexIO2_14 | J60-6 | D2
FlexIO2_15 | J60-4 | D3
FlexIO2_16 | J74-3 | D4
FlexIO2_17 | J74-5 | D5
FlexIO2_18 | J74-7 | D6
FlexIO2_19 | J74-9 | D7
FlexIO2_20 | J74-11 | D8
FlexIO2_21 | J74-13 | D9
FlexIO2_22 | J74-15 | D10
FlexIO2_23 | J74-17 | D11
FlexIO2_24 | J74-18 | D12
FlexIO2_25 | J74-16 | D13
FlexIO2_26 | J74-14 | D14
FlexIO2_27 | J74-12 | D15
FlexIO2_00 | J60-3 | WR
FlexIO2_01 | J60-5 | RD
GPIO2_02 | J60-7 | RS
GPIO2_03 | J60-9 | CS
GND | J60-2 | GND
VCC | J60-1 | 3V3


2. 将 J-Link 调试器连接到 i.MX RT1050-EVB 的 J61。
3. 构建演示并将其下载到目标板。

4.结果

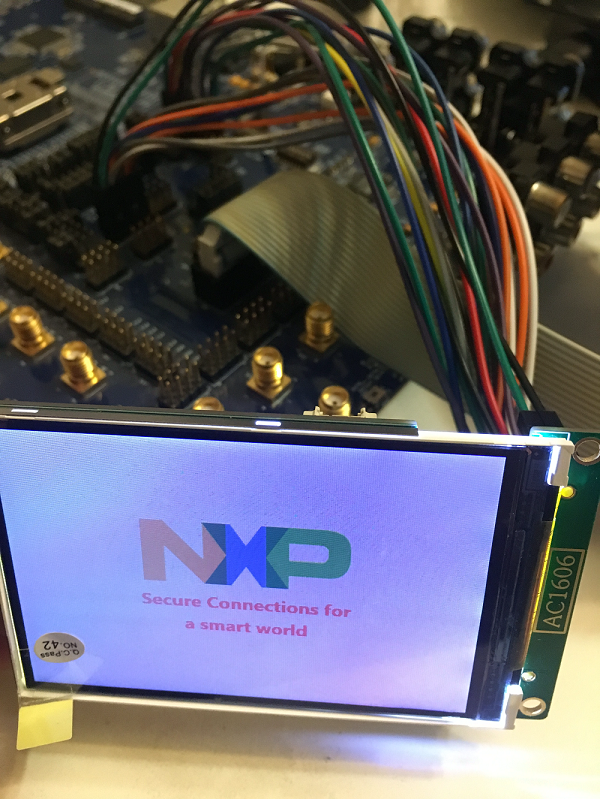

当演示成功运行时，LCD 屏幕上会显示 NXP 徽标的图片，如下图所示。

5. 常见问题

6. 支持

如果您有任何疑问，请在 NXP 社区中创建工单。
