【代码库】使用 i.MX RT 系列开发相机应用程序

使用 i.MX RT 系列开发相机应用程序

本应用说明介绍了如何使用 NXP i.MX RT1050 处理器开发高清摄像头应用程序。

对于此演示应用程序，RT1050 从分辨率为 HD-720（1280x720 像素，也称为 720P）的摄像设备接收视频帧，显示在 LCD 面板上，并可选择以压缩 JPEG 格式保存到 microSD 卡中。

有关如何使用该软件的完整说明，请参阅AN12110 。

开发板：EVK-MIMXRT1050、EVKB-IMXRT1050

类别：图形、SDMMC、视觉

外围设备：显示器、SDMMC、视频

工具链：IAR

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

此演示基于 NXP MCUXpresso SDK 构建。运行演示所需的所有源文件都包含在此存储库中。

• MCUXpresso SDK：2.3.0
• SD MMC SDIO卡中间件：2.2.2
• 脂肪：0.12c
• libjpeg：9b
• 适用于 ARM 的 IAR 嵌入式工作台：9.30.1

2.硬件

• EVK-MIMXRT1050 Rev A 或 EVKB-IMXRT1050 Rev A/B 板
• MT9M114摄像头模块
• RK043FN02H-CT液晶模块
• microSD 卡
• 个人电脑
• Micro USB 线缆

3. 设置

1. 将 RK043FN02H-CT 模块连接到 EVK-MIMXRT1050 的 J8。
2. 将 MT9M114 摄像头模块连接到 EVK-MIMXRT1050 的 J35。
3. 将 microSD 卡插入 EVK SD 卡插槽 J20。
4. 使用微型 USB 电缆连接主机 PC 和 EVK-MIMXRT1050 板上的 OpenSDA USB 端口 J28。
5. 使用以下设置打开串行终端：
   • 115200波特率
   • 8个数据位
   • 无奇偶校验
   • 一个停止位
   • 无流量控制
6. 建立配置并将程序下载到目标板。

4.结果

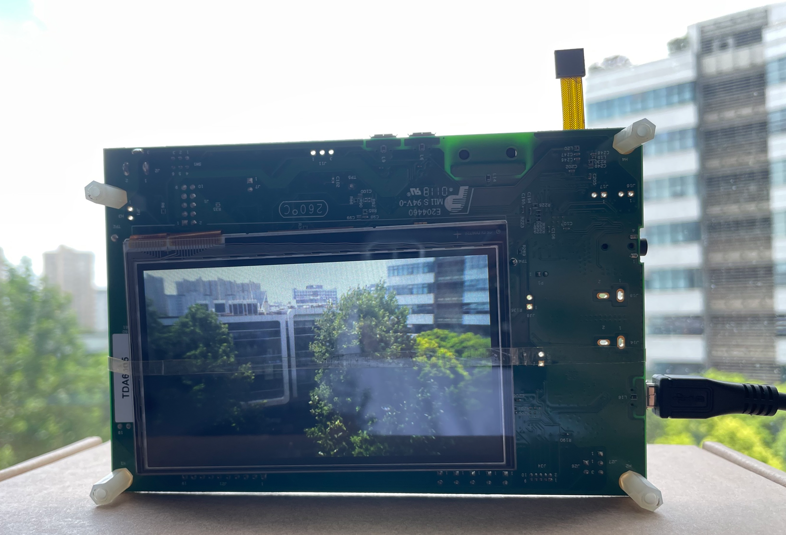

演示程序成功运行时，LCD 屏幕上将显示相机拍摄的帧数。串口终端上将显示以下日志。


Camera demo starting...


您可以用手指触摸 LCD 面板，当前帧将被压缩为 JPEG 格式并存储在 microSD 卡中。串口终端将显示：


Start of JPEG Compression...
Done: xxx is saved.


5. 常见问题解答

6. 支持

如果您有任何疑问，请在 NXP 社区中创建工单。
