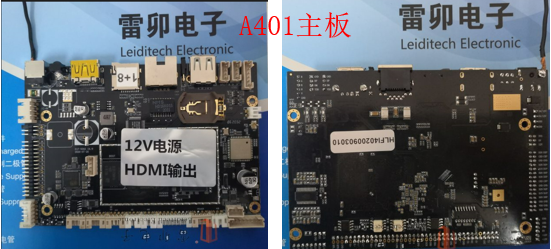

测试产品：A401主板和24V电源板
雷卯实验室温湿度：26度 ， 61%
测试标准：静电、浪涌、抛负载测试
一．测试产品和标准要求如下：
| 抛负载 | Us(V) | Ri(Ω) | Td(ms) | INTV(s) | COUNT(C) |
| 24V | 174 | 4 | 350 | 60 | 1 |
| 浪涌 | 耦合(out) | 相位 | 次数 |
| +0.5KV | 2Ω | 异步 | 1 |
| -0.5KV | 2Ω | 异步 | 1 |
| 浪涌 | 耦合(out) | 相位 | 次数 |
| +1KV | 2Ω | 异步 | 1 |
| -1KV | 2Ω | 异步 | 1 |
| 静电 | 放电方式 |
| +8KV | 接触方电 |
| -8KV | 接触方电 |

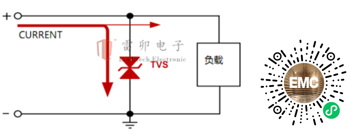

二．雷卯采用电路保护方案
（微信扫小程序二维码可以看更多保护方案）：

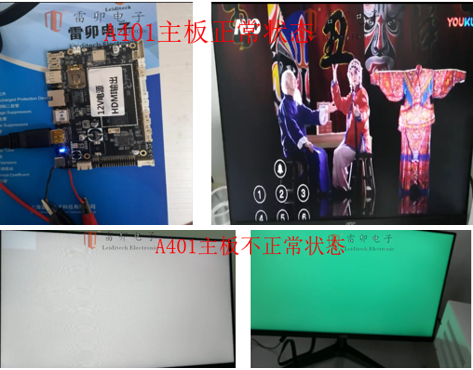

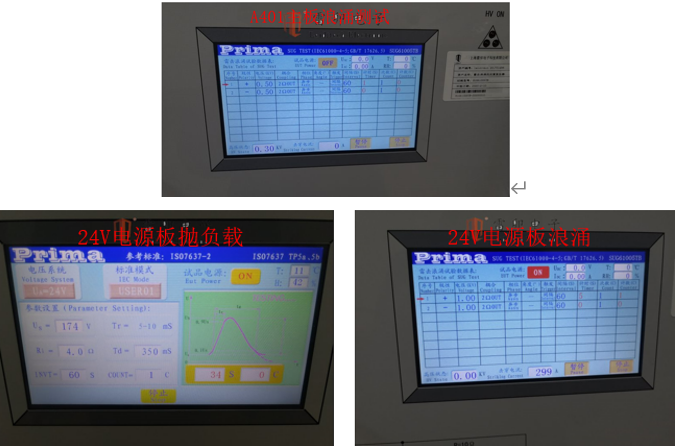

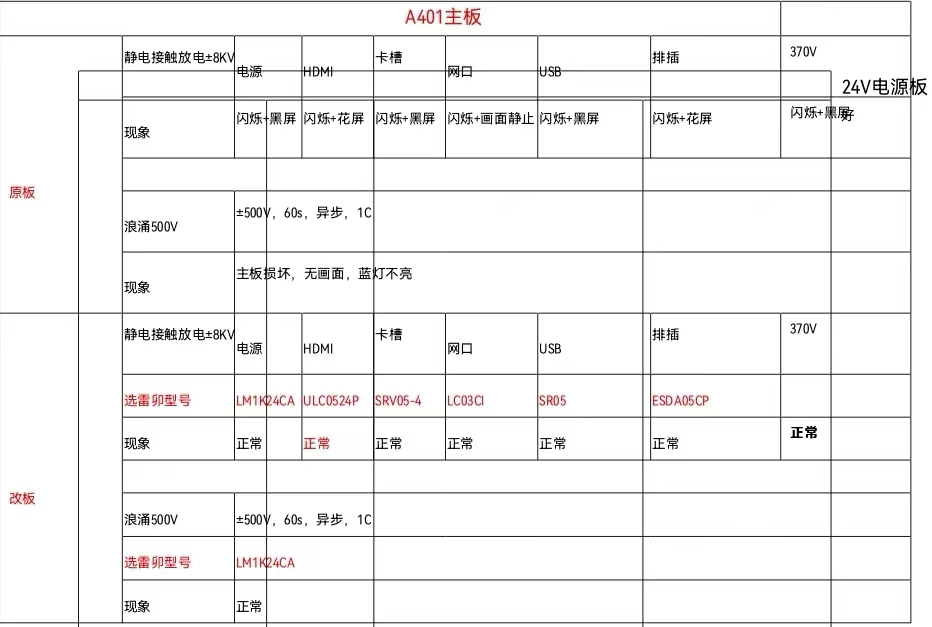

三．测试照片和结果数据记录：

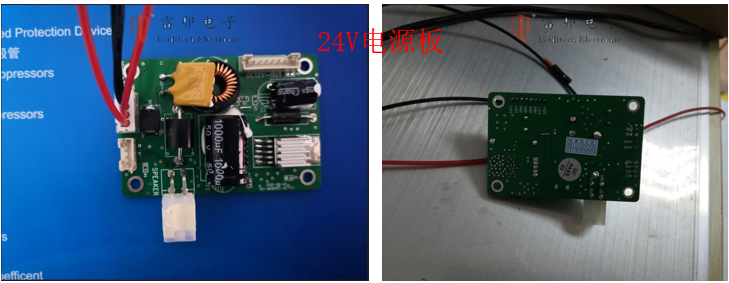

| 24V电源板 | |||
| 原板 | 抛负载 | Ua=24V，Us=174V,Ri=4Ω,Td=350ms,1C | 好 |
| 浪涌1KV | ±1KV，60s，异步，2C | 损坏，实测24V | |
| 选雷卯型号LM1K24CA | 抛负载 | Ua=24V，Us=174V,Ri=4Ω,Td=350ms,1C | 好 |
| 浪涌1KV | ±1KV，60s，异步，2C | 好 |
注：选雷卯ULC0524P可以通过HDMI静电测试；
选雷卯SRV05-4可以通过卡槽静电测试；
选雷卯LC03CI可以通过网口静电测试；
选雷卯SR05可以通过USB静电测试；
选雷卯ESDA05CP可以通过排插静电测试；
选雷卯LM1K24CA可以通过电源静电、抛负载、浪涌测试；
雷卯熟知静电、浪涌、抛负载测试标准，有全套静电、浪涌、抛负载测试测试设备供客户免费测试，欢迎随时联系胡工18016225001。
