【代码库】基于 FRDM-MCXA153 的 3 轴加速度计和压力传感器演示

基于 FRDM-MCXA153 的 3 轴加速度计和压力传感器演示

• 该演示展示了如何利用 NXP 传感器 ISSDK 配置绝对压力传感器 MPL3115（20 至 110 kPa）和 3 轴加速度计传感器 FXLS8974CF（±2/4/8/16 g）。
• FXLS8974CF 传感器配置了以下设置。
  • FSR = 2g（满量程范围）
  • 灵敏度为0.98 mg/LSB。灵敏度取决于所选的FSR。
  • ODR = 6.25 Hz（输出数据速率）。传感器数据寄存器将以 6.25 Hz 的速率刷新。此配置可实现低噪声。可设置的最小 ODR 为 0.781 Hz，最大为 3200 Hz。
• MPL3115 绝对压力传感器配置以下设置。
  • OSR = 2（输出采样率）。数据采样之间的最小时间为10毫秒。
  • 启用高度、温度或任一数据就绪和事件标志。
  • 高度或压力模式取决于用户选择（编译前设置宏）。

该演示程序使用加速度计 XYZ 轴捕获的数据并进行处理。请参阅结果部分。

有关此演示所用部件的更多信息，请参阅第 5 节。

主板：FRDM-MCXA153

配件：mikroeaccelpressure_click

类别：低功耗、传感器

外设：I2C、UART

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 支持

1.软件

• 物联网传感 SDK (ISSDK) v1.8 作为 MCUXpresso SDK 中的中间件提供给支持的平台（https://www.nxp.com/design/design-center/software/sensor-toolbox/iot-sensing-software-development-kit-issdk-embedded-software-framework:IOT-SENSING-SDK）
• 适用于 FRDM-MCXA153 的 MCXUpresso SDK 2.14.0
• MCUXpresso IDE v11.9.0或更高版本
• Git v2.39.0
• Teraterm（https://github.com/TeraTermProject/teraterm/releases）或 RealTerm（https://sourceforge.net/projects/realterm/）

2.硬件

• FRDM-MCXA153板
• 加速和压力点击板
• 个人电脑
• Mini/micro C USB 线缆

3. 设置

3.1 步骤 1：下载并安装所需软件

• 下载并安装MCUXpresso IDE 11.9.0 或更新版本，然后按照安装程序说明进行安装。
• 下载并安装适用于 FRDM-MCXA153 的 MCXUpresso SDK 2.14.0 或更高版本，或者
• 安装 Git v2.39.0 或更新版本（用于克隆和运行 west 命令）
• 下载并安装RealTerm（用于检查示例输出）

3.2 步骤 2：克隆 APP-CODE-HUB/dm-mcxa-accel-and-pressure-logger

• • 打开 MCUXpresso IDE 并选择一个目录来创建您的工作区。
  • 将“MCXUpresso SDK 2.14.0 for FRDM-MCXA153”（将 SDK zip 拖放到“已安装的 SDK”视图中）安装到 MCUXpresso IDE 中。
  • 点击快速启动面板上的“从应用程序代码中心导入”即可直接克隆此演示。

3.3 步骤3：构建示例项目

• 项目导入后，右键单击其名称并选择构建即可开始构建。

3.4 步骤4：运行示例项目

• 将 FRDM-MCXA153 与顶部的 Accel&Pressure 点击板连接起来。
• 使用 USB 电缆连接主机 PC 和目标板上的 MCU-Link USB 端口。
• 右键单击项目并选择“Debug As”。选择 MCUXpresso IDE LinkServer (inc. CMSIS DAP) 探针。
• 使用以下设置打开串行终端（RealTerm）：
  • 115200波特率
  • 8个数据位
  • 无奇偶校验
  • 一个停止位
  • 无流量控制
• 在 IDE 中启动调试器以开始运行演示。

4.结果

• 当 Z 轴响应高于 1.2g 时，绿色 LED 会低速闪烁，当用户用手握住开发板时，这种现象很容易观察到。需要注意的是，绿色 LED 与 Z 轴直接相关。
• 另一方面，XY轴分别与红色和蓝色LED相关。将电路板沿X轴或Y轴倾斜将导致红色和蓝色LED以检测到的加速度函数的速率闪烁。
• 该演示可以在独立模式下运行。但是，读取 MPL3115 传感器的压力/高度测量值的唯一方法是连接串行终端应用程序。

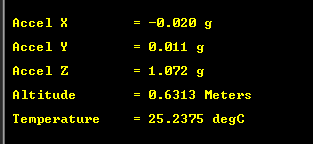

• 气压测量单位为帕斯卡 (Pa)，海拔高度单位为米。如下图所示：


5. 支持

• 访问 NXP 传感器社区页面获取更多支持 - NXP 社区
• 了解有关 MPL3115 压力/高度计传感器的更多信息，请参阅 - MPL3115 DS
• 了解有关 FLXS8974CF 三轴加速度计传感器的更多信息，请参阅 - FXLS8974CF DS
• 使用传感器工具箱加速您的传感器开发，请参阅 -传感器开发生态系统
