如何使用 FlexIO 模拟带有 IRDA 的 UART

该软件附带应用笔记[AN14319]，其中介绍了如何使用 FlexIO 实现带有 IRDA 的模拟 UART。

在本演示中，一块 FRDM-MCXC242 模拟 IRDA 编码器。另一块 FRDM-MCXC242 模拟 IRDA 解码器。将一块板的 IRDATX 引脚连接到另一块板的 IRDARX 引脚。为了方便调试，IRDARX 接收的数据将通过 UARTTX 引脚发送至 USB2COM。

主板：FRDM-MCXC242

类别：工业、用户界面

外设：GPIO、UART

工具链：MCUXpresso IDE

1.软件

MCUXpresso IDE V11.10.0 或更高版本。

-SDK2.16.000FRDM-MCXC242

适用于 Visual Studio Code 的 MCUXpresso：此示例支持适用于 Visual Studio Code 的 MCUXpresso，有关如何使用 Visual Studio Code 的更多信息请参阅此处。

2.硬件

USB Type-C 线缆
FRDM-MCXC242
个人电脑
USB 转 TLL 板

3. 设置

3.1 步骤 1

将接收板的 IRDATX 引脚与发射板的 IRDARX 引脚连接起来。为了方便调试，IRDARX 接收到的数据会通过接收板上的 UARTTX 引脚发送到 USB2COM 接口。

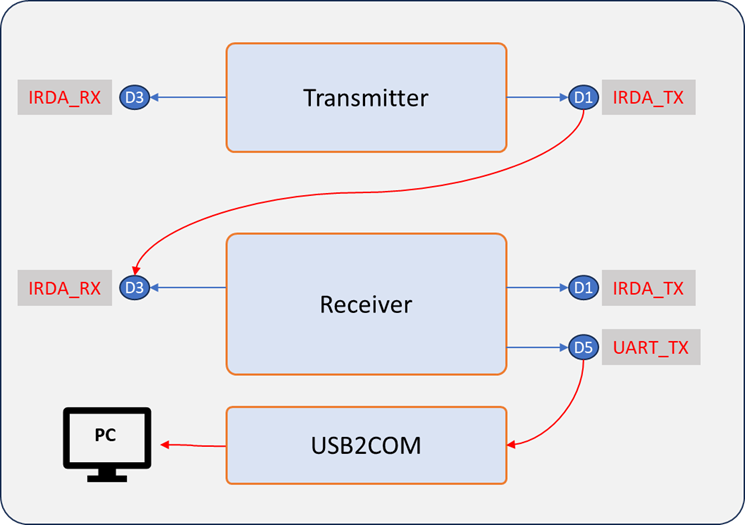

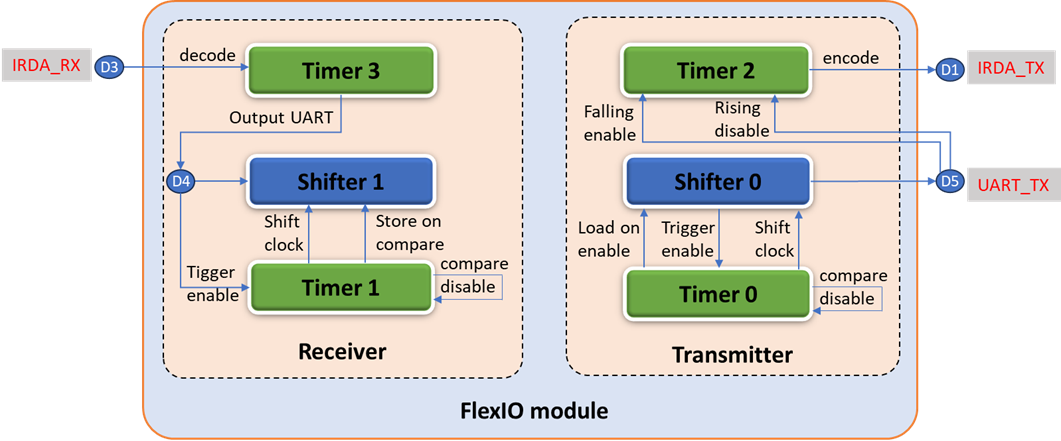

框图如下：

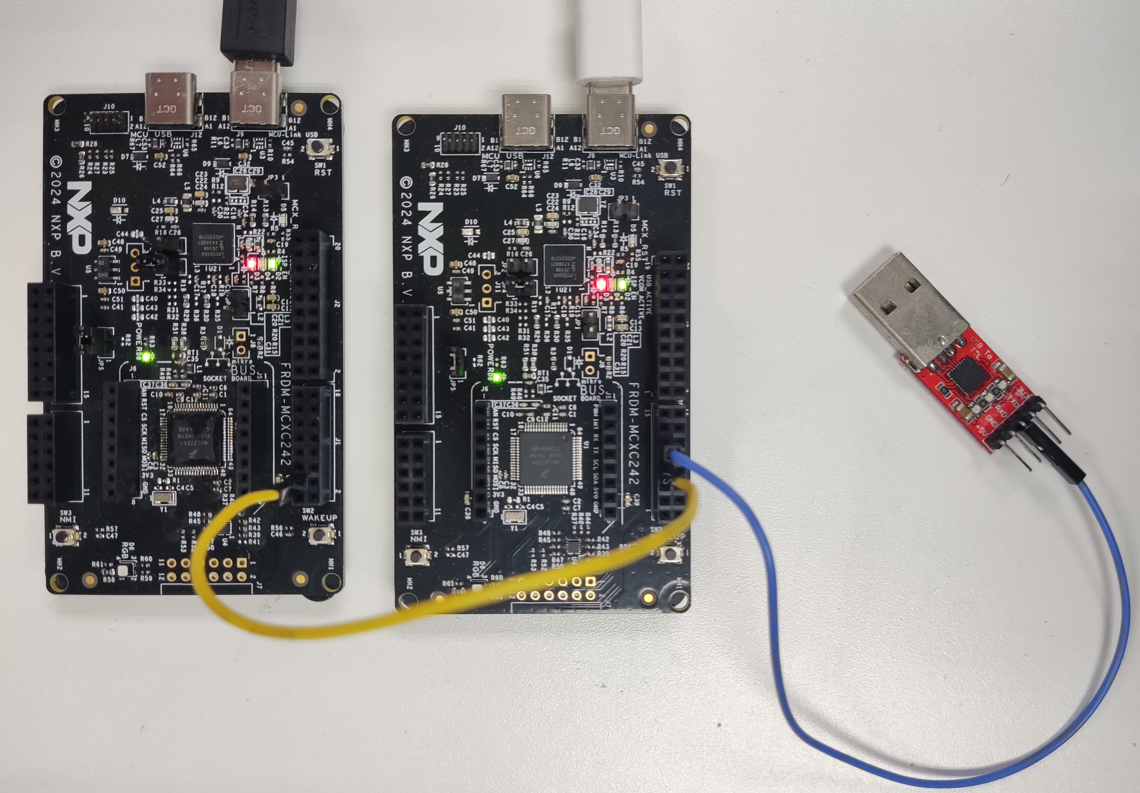

电路板连接如下：

3.2 第 2 步

将项目导入 MCUXpresso IDE。

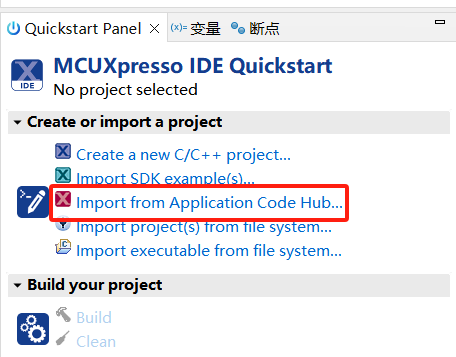

打开 MCUXpresso IDE，在快速启动面板中，选择?从应用程序代码中心导入?。

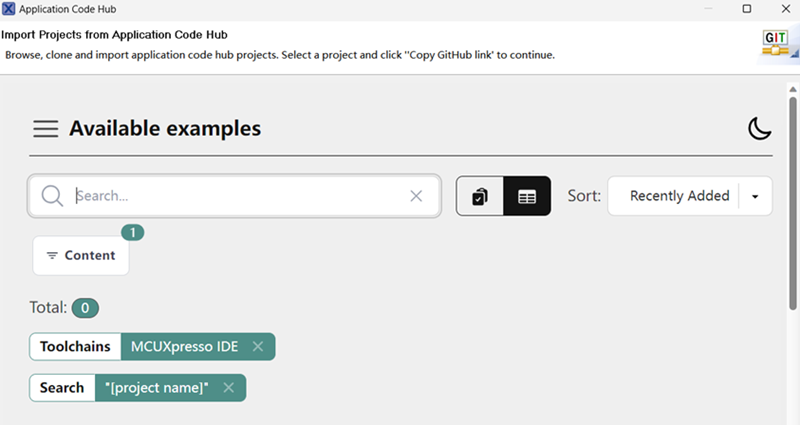

在搜索栏中输入演示名称。

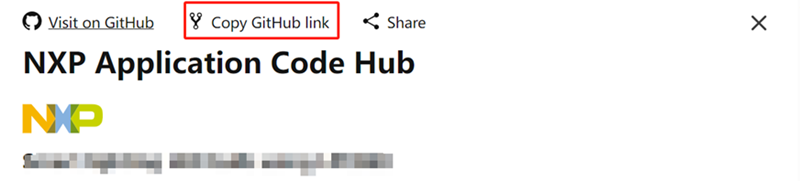

点击?复制GitHub链接?，MCUXpresso IDE将自动检索项目属性，然后单击?下一步>?。

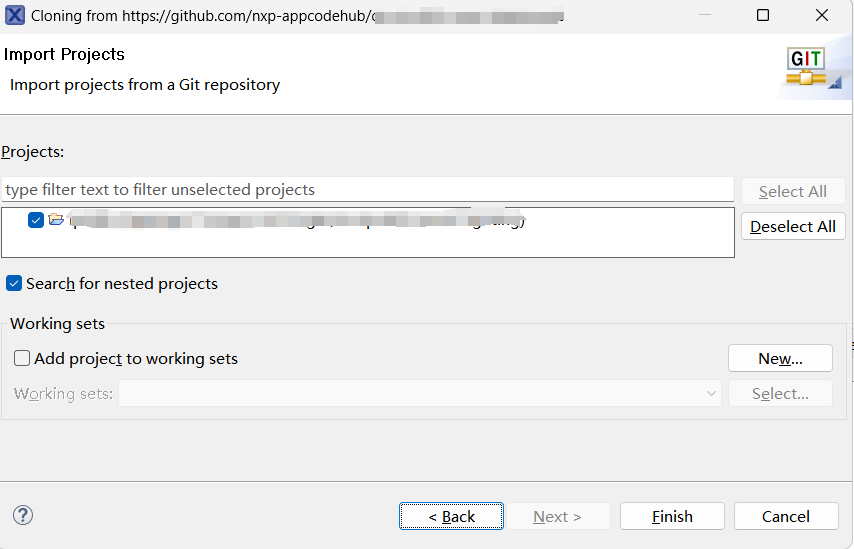

选择主分支然后点击?Next>?，选择MCUXpresso工程，点击Finish按钮完成导入。

使用USB type-c线分别连接PC主机和开发板上的USB接口（J9）。
将发射器的引脚 IRDATX 连接到接收器的引脚 IRDARX。
将一个 USB 转 UART 板与接收板的引脚 UART_TX 连接：

? J1-9，USB2COM的TX已连接。

? J2-14，USB2COM的地线连接。

使用以下设置在 PC 上为串行设备打开串行终端：
- 115200波特率
- 8个数据位
- 无奇偶校验
- 一个停止位
- 无流量控制
编译并下载到开发板。
重置并运行。

4.结果

当demo运行成功后，在连接USB2COM的UART Terminal端口上可以看到如下日志：

Flexio uart 轮询示例

电路板将发回接收到的字符

接收器在引脚 UART_TX 上发送的字符将在 UART 终端端口上看到，如下所示：

Flexio uart 轮询示例 板将发回接收到的字符 123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ1234567 89:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ123456789:;<=>?
