技术实施：转接板硬件设计

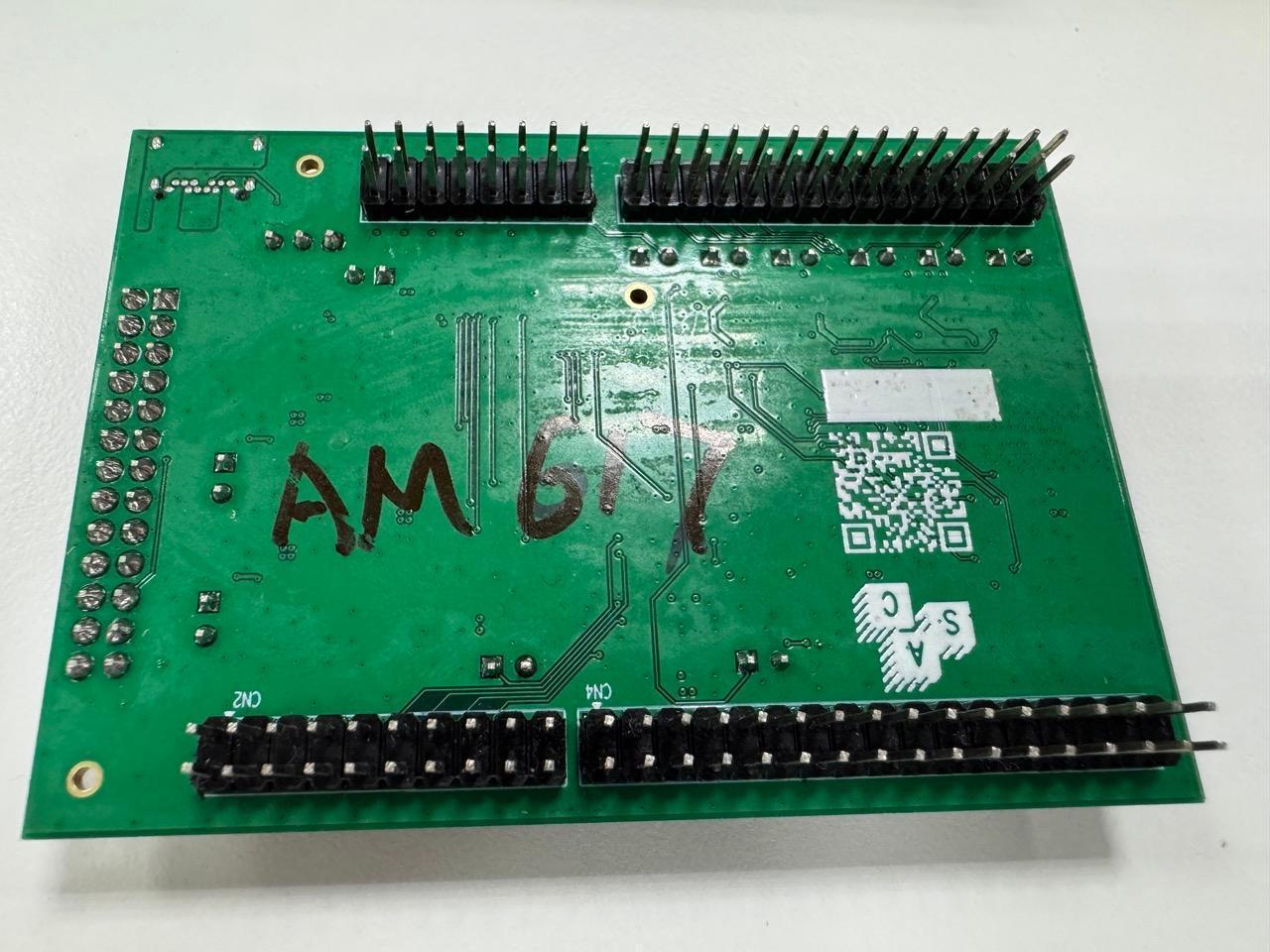

我们设计了一款PCB转接板其重点在于机械与电气接口都正确。STM32 Nucleo/Discovery官方开发板兼容。具体来说，我们采用了与 Nucleo-H563ZI 开发板相同的扩展引脚配置，使转接板可以像普通扩展板（Shield）一样堆叠在 Nucleo 板上。方便不同型号的 STM32 开发板都能使用。

为了支持多款 Infineon Wi-Fi/BT AzureWave海华无线模块我们的转接板采用了模块插槽的设计。例如，使用 M.2 插槽来安装各种设备。AIROC Wi-Fi/蓝牙组合模块（如村田、AzureWave等合作伙伴推出的 M.2 评估卡），以兼容CYW43022（1×1 802.11ac + BT5.4）CYW43439（802.11n + BT5.2）以及CYW4373（1×1 802.11ac + BT5.x）等不同芯片方案。通过可更换的插卡设计，我们同一块转接板即可支持上述多种方案。AzureWave无线模块，方便根据需求替换评估。转接板在电气接口上做了充分的考虑：

• 数据通信接口：对于 Wi-Fi，我们将AzureWave模块的 SDIO 总线引出并连接到 STM32 的 SDIO 外设引脚上（部分 STM32 芯片如 H7/H5 系列具备 SDMMC 接口，可用于高速连接 Wi-Fi 模块）。此举可确保 Wi-Fi 数据传输的带宽和性能。蓝牙部分则使用 UART 接口连接 STM32，用于传输 Bluetooth HCI 指令集。这使 MCU 能够控制模块内部的 Bluetooth 系统，例如 Classic BT 或 BLE 的操作。整体布线我们特别注意阻抗匹配和线长，以确保 SDIO 高速信号的完整性，同时将 UART 的 CTS/RTS 等引脚也引出以确保蓝牙通信稳定。
• 电源转换：我们的转接板从 STM32 开发板获取 3.3V 系统电源，并提供给 Wi-Fi/BT 模组的主电压。另外，板上设计了电压切换电路（通过跳线选择）来供应模组的 I/O 电源电压：可在 3.3V 与 1.8V 之间切换。这是因为某些 Infineon 无线模组的数字接口（尤其是 SDIO 和 UART I/O）采用 1.8V 逻辑电平，例如 CYW43012/43022 等低功耗模组；也有模组支持 3.3V I/O。通过设置对应的跳线，我们确保各款模组都能在正确的 I/O 电压下运行而不至受损。此外，我们在板上也配置了 Jumper，方便客户可以自由切换由外部供电给 Wi-Fi/BT 模组或由 ST EVK 供电。确保无线模块在高速运行（例如 Wi-Fi 传输高峰或 BT 发射时刻）时有稳定的电流供应。我们也预留了供电选项，以适应不同无线模块的规格需求。
• 控制与唤醒信号：除了基本的数据与电源连接之外，Infineon 的 Wi-Fi/BT Combo 模组通常还包含多个控制引脚，用于无线电的电源管理与系统协调。我们将这些引脚一一引出并连接至 STM32 的 GPIO，方便在固件中加以控制。其中包括：WL_REG_ON（Wi-Fi无线电启用脚位）和蓝牙注册开启（Bluetooth 无线电启用脚位），它们用于启用或关闭模块的 Wi-Fi/BT 部分电路（低功耗管理，Active High）。通过 MCU 控制这些脚位，客户可以在应用中动态控制无线电的开关，从而达到节能的目的。另一类重要的信号是模块对主机的唤醒中断，例如主机唤醒（Wi-Fi 唤醒主机，引脚由模块驱动，通知 MCU 有事件需要处理）和蓝牙主机唤醒（Bluetooth 唤醒主机）。我们将这些中断信号接到 STM32 可支持外部中断的引脚上，方便固件进行监听。如果应用需要主机唤醒模块，模块也有提供。开发唤醒类似的接脚，我们也一并支持并通过跳线配置。

上述各接口的引脚对应关系在转接板的PCB线路上都有详细标注，使用者可以查阅对照。例如，SDIO的D0~D3、CMD、CLK分别连接到哪些STM32引脚，UART的TX/RX连接到哪组USART，引脚预设的功能/中断设置等等。在设计转接板时，我们也考虑到了这些。信号完整性与干扰隔离高速的 SDIO 线组应尽量远离天线与射频部分；BT 和 Wi-Fi 的唤醒中断线则需加装适当的上拉/下拉电阻，以避免浮态干扰。此外，板上预留了天线接口（如 u.FL 同轴接头）或使用模块自带的 PCB 天线，以方便射频测试和信号收发。

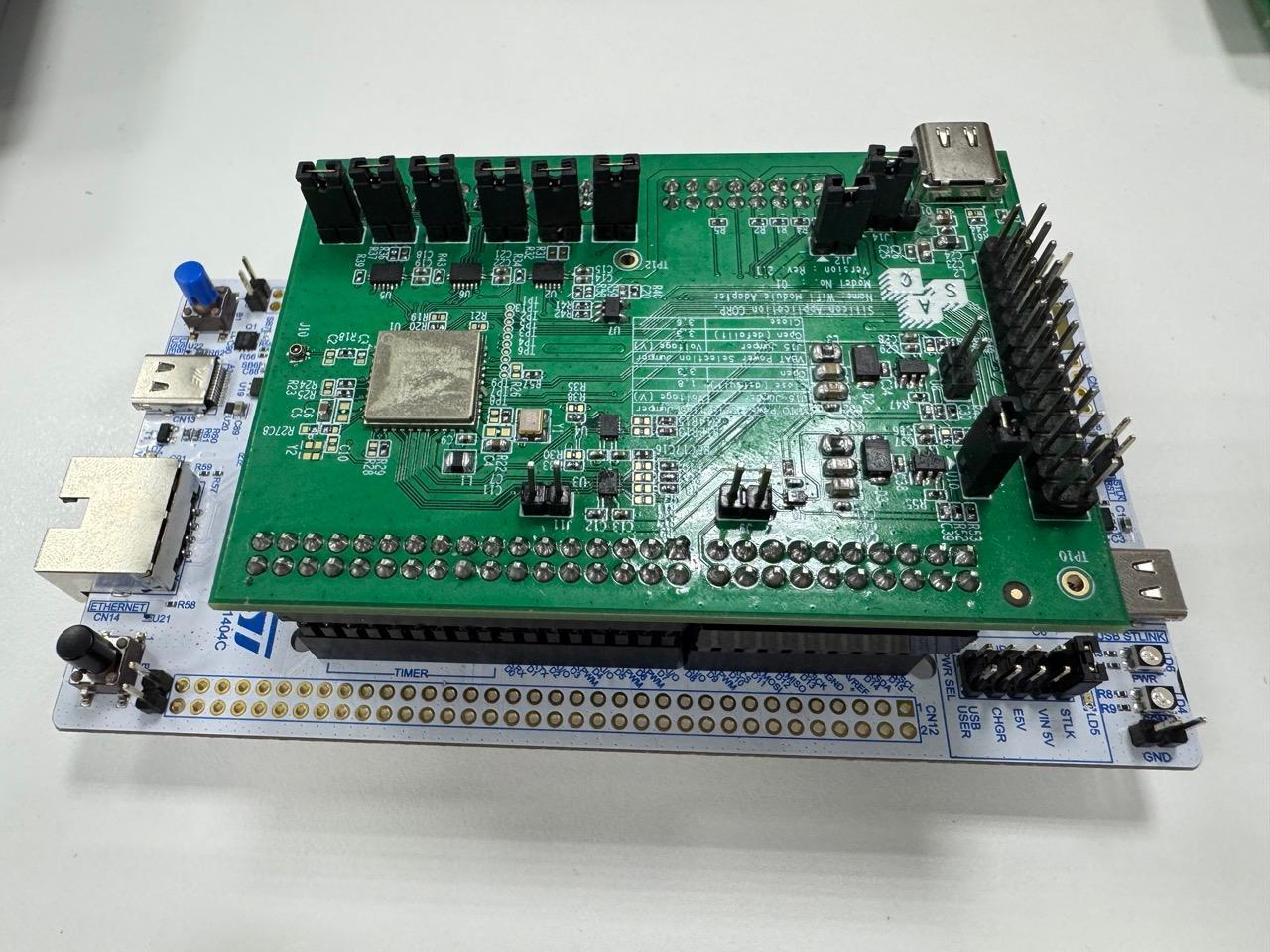

通过这样的硬件实现，我们设计的转接板成功充当桥梁上层可插接 STM32 开发板，下层连接AzureWave无线模块，形成完整的系统。硬件上已确保所需的通信和控制接口齐全，接下来只需在软件上进行配置，即可让两大平台顺利协作。

ST 软件配合：STM32Cube MX/IDE 与驱动整合

有了硬件平台后，软件的整合是关键的另一环。我们充分利用了 ST 与 Infineon 官方提供的工具链与软件包，以降低开发难度并确保可靠性。整个软件配合工作主要在STM32CubeMX配置阶段和STM32CubeIDE项目开发阶段进行中。

首先，在 STM32CubeMX 中，我们导入并安装了英飞凌 AIROC Wi-Fi/Bluetooth STM32 扩展包（Expansion Pack）。这是一个遵循 Arm CMSIS-Pack 标准的套件，内含 Infineon 提供的 Wi-Fi/BT 主机驱动程序和中间件，专门用于 STM32 平台的无线应用整合。扩展包实际上是将 Infineon ModusToolbox 环境中的相关库提取出来，封装并适配到 STM32 的 HAL 驱动与 RTOS 环境中。安装此扩展包后，CubeMX 会出现一个 Infineon 的软件组件选项。我们在 CubeMX 的软件包在面板中选取了该元件，并指定使用我们所接入的 Wi-Fi/BT 模组型号。例如，可以选择目标模组为 CYW43439 或 CYW4373 等（对应实际硬件上插入的模组类型），CubeMX 会载入相应的驱动配置文件。值得一提的是，从扩展包 v1.5.0 开始，Infineon 新增了对 CYW43022 (Wi-Fi 5) 芯片的支持，甚至包括最新的 Wi-Fi 6/6E 系列芯片，扩大了可支持的无线模组范围。也就是说，我们转接板上列举的几款模组都已获得官方软件层面的支持，这为开发者节省了大量自己移植驱动的时间。

在硬件配置方面，CubeMX让我们以图形化的方式将上述转接板上的各条接口信号对应到STM32的具体引脚和外设。以下是主要的配置步骤：

1. 处理器与时钟设置：选择我们所使用的 STM32 MCU 型号（例如 STM32H5 或 H7 系列的型号，因为这些系列具有足够的性能和接口，适合 Wi-Fi 应用），并根据开发板预设启用的时钟源（如 HSE 外部时钟）设置时钟树。为了确保 SDIO 和高性能网络任务的运行，我们通常将 MCU 主频设置为较高（例如 200MHz 以上，在 H7 上甚至更高）。并确认 SDMMC 外设时钟已启用且频率适当，以支持 Wi-Fi 模块高吞吐量的通信需求。
2. 启用 SDIO 外设：在 CubeMX 的 Pinout 设置中，我们将 SDMMC1（或 SDIO）接口开启，并将其引脚映射到与转接板相连的引脚上。例如，设置 D0~D3、CMD、CLK 对应到 MCU 的特定引脚。CubeMX 通常会根据选择的开发板自动填入默认引脚，但我们会核对是否与转接板的实际连接相符，必要时手动调整。例如在 Nucleo-H563ZI 板上，SDMMC1 的引脚可以对应到 PC8–PC12、PD2 等，需要与我们转接板所接的引脚一致。
3. 设置 UART 接口：同样地，启用一组 USART/UART 外设（例如 USART1），对应我们连接 BT 模块 HCI 的 TX/RX 引脚，以及 CTS/RTS 流控引脚。如果扩展包预先定义了特定的 UART 给 BT，我们就按照其要求进行配置。通常 BT HCI UART 需要较高的传输速率（如 115200 或更高），因此我们会在 CubeMX 中先设置好 UART 的波特率和基本参数。另外，别忘了在 NVIC 中启用对应 UART 的中断（收发中断或 DMA）以配合驱动。
4. GPIO分配：将转接板上的其他控制信号映射为GPIO输出/输入。例如：WL_REG_ON和BT_REG_ON设置为普通输出（Output Push-Pull），初始拉低（禁用无线电）；WL_HOST_WAKE、BT_HOST_WAKE设置为带中断功能的输入脚位（Input with External Interrupt），并设置为下降沿或上升沿触发（根据数据手册定义哪种电平为有效信号）。像DEV_WAKE这类由主机驱动的唤醒脚则可设为输出。通过CubeMX的GPIO设置界面，可以方便地为这些信号命名并指定模式（例如命名为WL_REG_ON_Pin等，以便日后程序识别）。我们也会启用对应脚位的中断优先级设置，确保无线模块的唤醒中断能及时被处理。
5. 中间件与RTOS设置：Infineon的Wi-Fi/BT驱动通常依赖RTOS环境运行，因此在 CubeMX 中我们启用了FreeRTOS中间软件。CMSIS-OS界面层设置为 FreeRTOS，并调整 Heap 大小以及 Task 优先级等设置，以符合无线驱动的需求。例如，Wi-Fi 驱动可能会创建自己的线程来处理 Wi-Fi 事件，我们需要确保 FreeRTOS 的总 Heap 足够容纳这些任务及相关的堆栈。根据示例经验，我们通常会适度提高 configTOTAL_HEAP_SIZE 并启用必要的互斥机制（Semaphore/Mutex）。此外，如果需要使用轻量级IP协议栈协议栈（比如在 MCU 上运行 TCP/IP 协议），我们也在 CubeMX 中启用了 LWIP 中间件套件。LWIP 的配置相当重要，包括调整 MEMPOOL 大小、PBUF 数量，以及启用 DHCP 客户端/服务器、TCP/UDP 功能等，以满足应用需求。对于本方案，我们启用了 DHCP 用于 Wi-Fi 连接到 AP 后自动获取 IP，并预留了足够的 Socket 缓冲区来处理像 MQTT 这种应用的通信数据量。
6. 生成初始化代码：完成上述设置后，在 CubeMX 中点击生成代码生成 STM32CubeIDE 项目。CubeMX 会自动生成各外设初始化代码和 RTOS 启动代码，同时也会将 Infineon 提供的 Wi-Fi/Bluetooth Host Driver 库、固件映像文件等加入项目中。在生成的代码架构中，包括了一层WCM（Wi-Fi连接管理器）或类似的中介模块，封装了扫描、连接、配对等常用操作接口，使开发者不必直接面对底层复杂的无线协议。

接下来，我们切换到STM32CubeIDE进行编译与调试。在首次导入项目时，需要注意将Infineon 扩展包相关的 include path 加入编译器设置（CubeMX 应已自动配置，大多数情况下无需手动修改）。我们编译项目时，顺利地链接了 Infineon 提供的静态库，例如 Wi-Fi 驱动库、BT 控制器库等。值得庆幸的是，扩展包已经为几个主要系列的 STM32 MCU 优化过驱动，支持像 STM32H7、H5、U5、L5 等新一代产品。因此在这些 MCU 上，Infineon Wi-Fi/BT 模组的底层驱动能够高效运行。我们以 Nucleo-H563ZI (STM32H563ZI) 开发板为例进行测试：该板采用 Cortex-M33 核心的 H5 MCU，有充裕的运算资源和 SDIO、UART 接口，非常适合驱动高速的 CYW4373 模组。我们加载了扩展包内附的Wi-Fi 扫描示例进行验证。上电后，通过串口终端可以观察到 MCU 成功地初始化了无线模块，并且每隔数秒扫描周围的无线网络，列出SSID列表。这意味着我们的硬件连接和软件驱动均运作正常。接着我们测试 Bluetooth 功能，在另一个BLE Hello 传感器在示例中，STM32 通过 HCI 指令启动模块的 BLE 广播，手机端可以扫描到模块并进行连接，进行简单的数据传输。在这个过程中，STM32 的应用层几乎不需要关注 Wi-Fi/BT 协议的细节，只需调用中介API即可，展现了集成方案的便利性。
