芯片概述

SL3048A是一款专为高压降压应用设计的单片式DC/DC转换器芯片,具有出色的负载和线路调节能力。该芯片能够在4.5V至100V的宽输入电压范围内工作,特别适合80V高压输入降至12V、5V或3.3V的应用场景,同时支持高达3A的连续输出电流

核心优势特性超宽输入电压范围

  • 支持4.5V至100V输入范围,特别适合工业、汽车和太阳能等高压应用场景
  • 高达98%的占空比支持低压差操作,提高能源利用效率

高效能功率转换

  • 内置500mΩ低导通电阻MOSFET开关,显著降低功率损耗
  • 420KHz固定开关频率,实现高效率与小体积的完美平衡
  • 内部软启动功能减小浪涌电流,延长电池供电设备使用寿命

多重保护机制

  • 逐周期峰值电流限制功能,防止过载损坏
  • 短路保护功能确保系统安全运行
  • 热关断保护(170°C触发)防止过热损坏
  • 输入欠压锁定(UVLO)功能,保障稳定工作条件

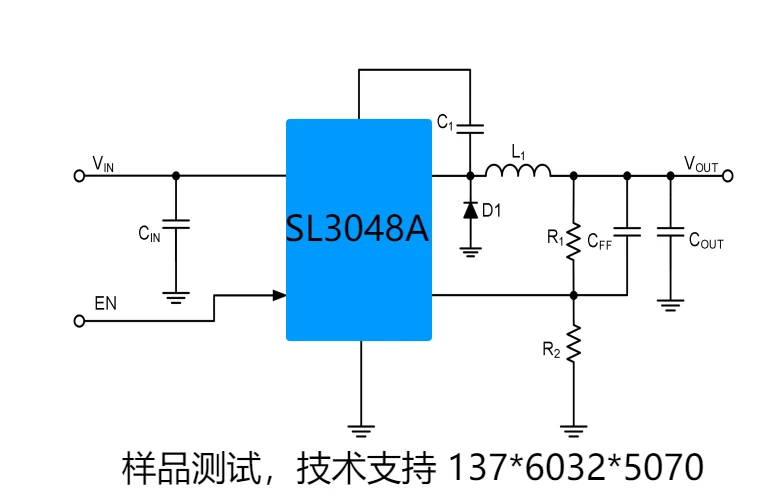

典型应用设计12V/3A输出方案

5V/3A输出方案

  • 推荐电感值:33μH
  • 输入电容:2.2μF
  • 输出电容:22μF+22μF并联
  • 反馈电阻配置:54kΩ/10kΩ

3.3V/3A输出方案

  • 推荐电感值:33μH
  • 输入电容:2.2μF
  • 输出电容:22μF+22μF并联
  • 反馈电阻配置:33kΩ/10kΩ

设计注意事项

  • pCB布局建议?
  • VIN和GND走线应尽可能宽,降低阻抗并改善散热
  • 输入输出电容应尽量靠近芯片放置
  • SW节点走线应短而宽,减少辐射干扰
  • 反馈路径应远离高压开关走线,最好有地屏蔽
  • ?热管理?
  • 充分利用芯片底部散热焊盘(EP)
  • 建议在PCB上设计足够大的铜箔散热区域
  • 结至环境热阻为48.8°C/W,需确保良好散热
  • 元件选择?
  • 输入电源超过几英寸距离时,建议增加47μF电解电容作为储能
  • 输出整流二极管推荐使用肖特基类型(如SS510)

应用领域

SL3048A凭借其卓越性能,特别适用于以下领域:

总结

SL3048A降压芯片以其100V耐压、3A输出能力、420KHz开关频率和多重保护功能,成为高压降压应用的理想选择。其高达98%的占空比和内部补偿设计简化了系统实现,同时保证了优异的线路和负载调整率。无论是从80V降至12V、5V还是3.3V,SL3048A都能提供稳定高效的电源解决方案,满足各类严苛应用环境的需求。

李生:13760325070,QQ:2355368872
