基于FPGA的拔河游戏机的设计VHDL代码Quartus仿真

名称：基于FPGA的拔河游戏机的设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

拔河游戏机的设计

设计要求如下:

1、设计一个能进行拔河游戏的电路。

2、电路使用7个发光二极管,开机后只有中间一个发亮,此即拔河的中心点。

3、游戏双方各持一个技钮,迅速地、不断地按动,产生脉冲,谁技得快,亮点就向谁的方向移动,每按十次,亮点移动一次。

4、亮点移到任一方终端二极管时,这一方就获胜,此时双方按钮均无作用,输出保持,只有复位后才使亮点恢复到中心。

5、用数码管显示双方按键的次数。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

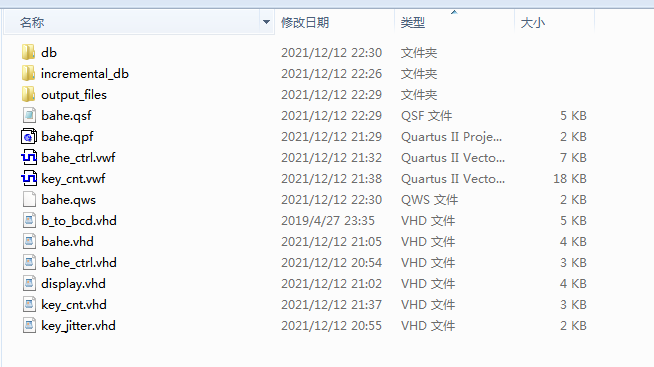

1. 工程文件

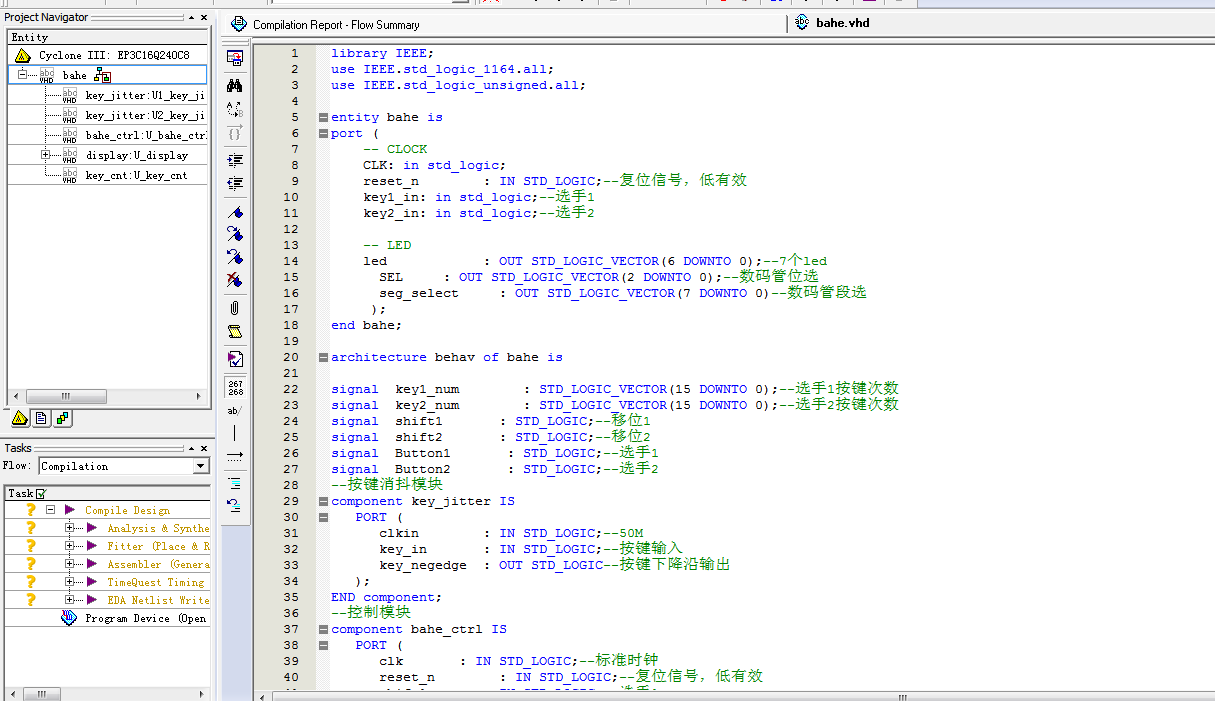

2. 程序文件

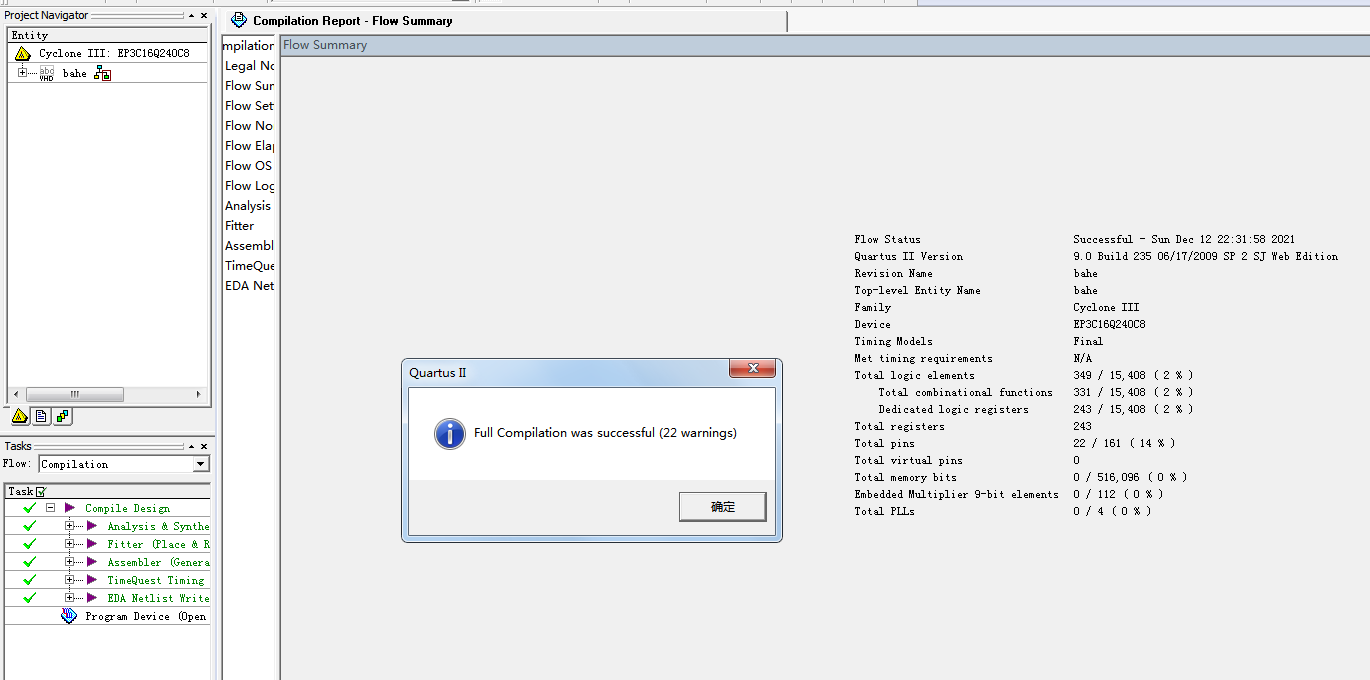

3. 程序编译

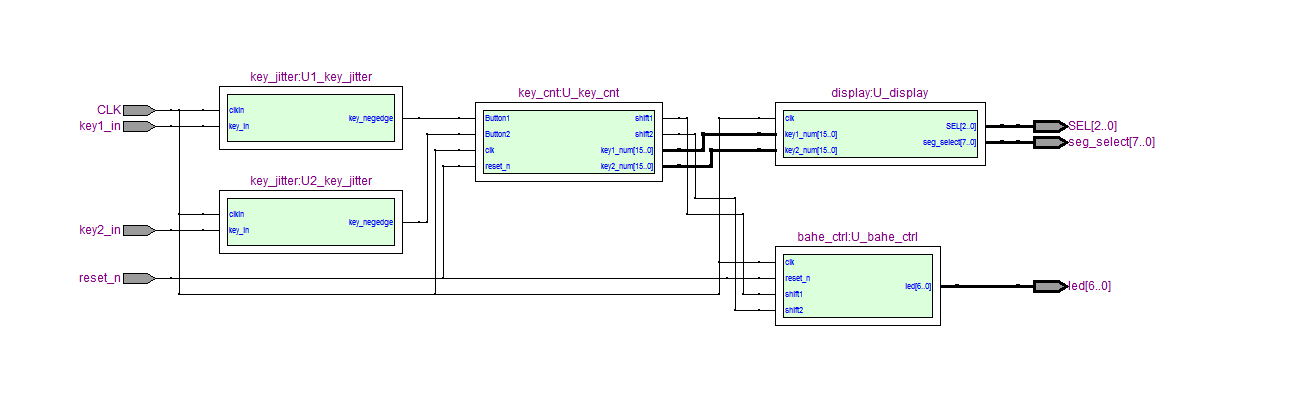

4. RTL图

5. 仿真图

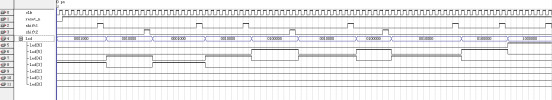

按键计数模块仿真

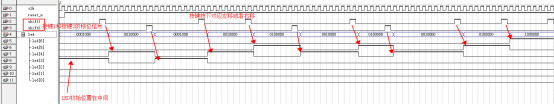

拔河控制模块仿真

部分代码展示:

library?IEEE;
use?IEEE.std_logic_1164.all;
use?IEEE.std_logic_unsigned.all;
entity?bahe?is
port?(
????--?CLOCK
????CLK:?in?std_logic;
reset_n????????:?IN?STD_LOGIC;--复位信号，低有效
????key1_in:?in?std_logic;--选手1
key2_in:?in?std_logic;--选手2
?????
????--?LED
????led????????????:?OUT?STD_LOGIC_VECTOR(6?DOWNTO?0);--7个led
??????SEL?????:?OUT?STD_LOGIC_VECTOR(2?DOWNTO?0);--数码管位选
??????seg_select?????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--数码管段选
?);
end?bahe;
architecture?behav?of?bahe?is
????
signal??key1_num????????:?STD_LOGIC_VECTOR(15?DOWNTO?0);--选手1按键次数
signal??key2_num????????:?STD_LOGIC_VECTOR(15?DOWNTO?0);--选手2按键次数
signal??shift1???????:?STD_LOGIC;--移位1
signal??shift2???????:?STD_LOGIC;--移位2
signal??Button1???????:?STD_LOGIC;--选手1
signal??Button2???????:?STD_LOGIC;--选手2??
--按键消抖模块
component?key_jitter?IS
???PORT?(
??????clkin????????:?IN?STD_LOGIC;--50M
??????key_in???????:?IN?STD_LOGIC;--按键输入
??????key_negedge??:?OUT?STD_LOGIC--按键下降沿输出
???);
END?component;
--控制模块
component?bahe_ctrl?IS
???PORT?(
??????clk???????:?IN?STD_LOGIC;--标准时钟
??????reset_n????????:?IN?STD_LOGIC;--复位信号，低有效?
??????shift1???????:?IN?STD_LOGIC;--选手1
??????shift2???????:?IN?STD_LOGIC;--选手2
??????led????????????:?OUT?STD_LOGIC_VECTOR(6?DOWNTO?0)--7个led
???);
END?component;
--显示模块
component?display?IS
???PORT?(
??????clk????????????:?IN?STD_LOGIC;
??????key1_num????????:?IN?STD_LOGIC_VECTOR(15?DOWNTO?0);--选手1按键次数
??????key2_num????????:?IN?STD_LOGIC_VECTOR(15?DOWNTO?0);--选手2按键次数
??????SEL?????:?OUT?STD_LOGIC_VECTOR(2?DOWNTO?0);--数码管位选
??????seg_select?????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--数码管段选
???);
END?component;
--按键计数模块
component?key_cnt?IS
???PORT?(
??????clk???????:?IN?STD_LOGIC;--标准时钟
??????reset_n????????:?IN?STD_LOGIC;--复位信号，低有效?
??????Button1???????:?IN?STD_LOGIC;--选手1
??????Button2???????:?IN?STD_LOGIC;--选手2
??????shift1???????:?OUT?STD_LOGIC;--移位1
??????shift2???????:?OUT?STD_LOGIC;--移位2
??????key1_num????????:?OUT?STD_LOGIC_VECTOR(15?DOWNTO?0);--选手1按键次数
??????key2_num????????:?OUT?STD_LOGIC_VECTOR(15?DOWNTO?0)--选手2按键次数
???);
END?component;
????
begin
--按键消抖模块
U1_key_jitter:?key_jitter
???PORT?MAP(
??????clkin????????=>CLK,?--50M
??????key_in???????=>key1_in,?--按键输入
??????key_negedge??=>Button1--按键下降沿输出
???);
--按键消抖模块
U2_key_jitter:?key_jitter
???PORT?MAP(
??????clkin????????=>CLK,?--50M
??????key_in???????=>key2_in,?--按键输入
??????key_negedge??=>Button2--按键下降沿输出
???);
???
--按键计数模块
U_key_cnt:?key_cnt
