DPSK调制解调器设计Verilog代码Quartus仿真

名称：DPSK调制解调器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

DPSK调制解调器

1、输入调制信号，进行差分编码。

2、产生本地载波，进行DPSK调制。

3、对DPSK调制信号进行解调，输出调制后信号。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

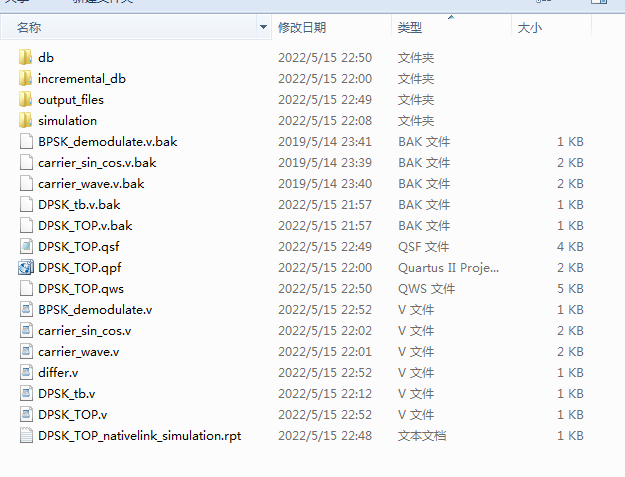

1. 工程文件

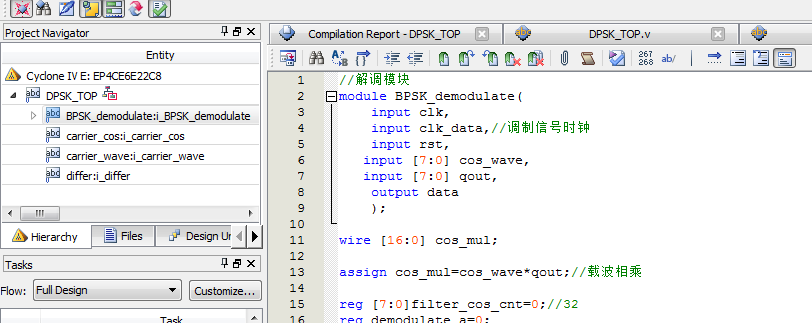

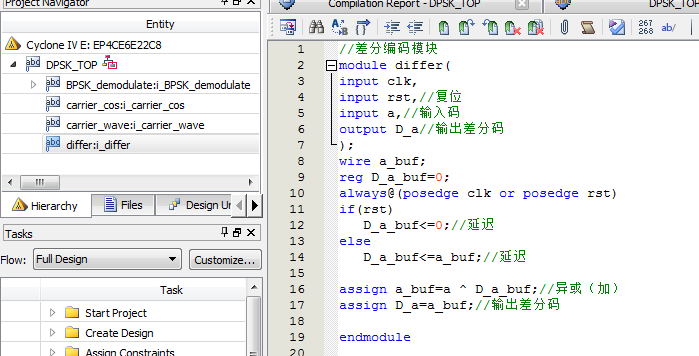

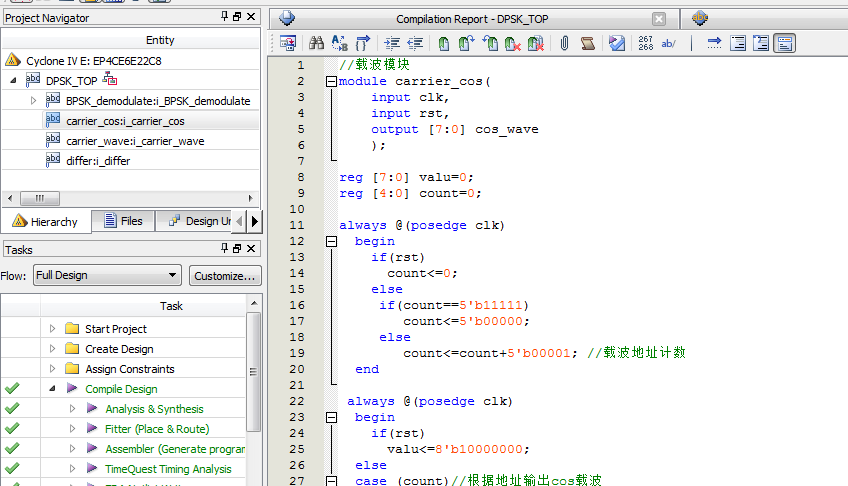

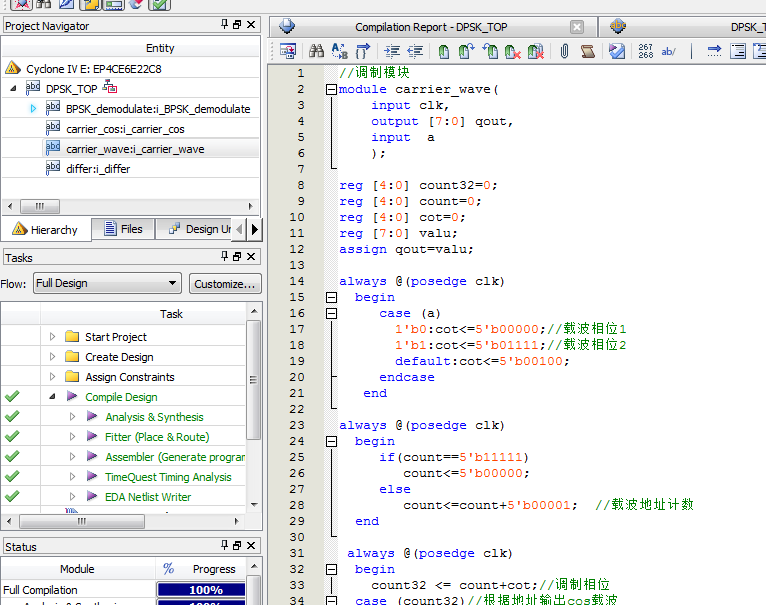

2. 程序文件

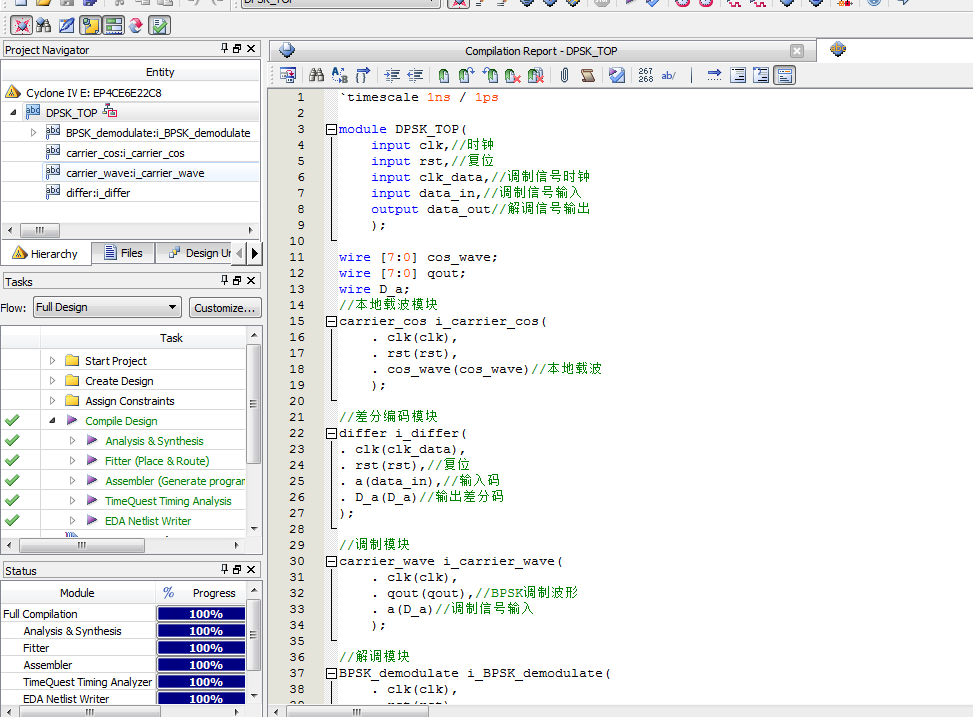

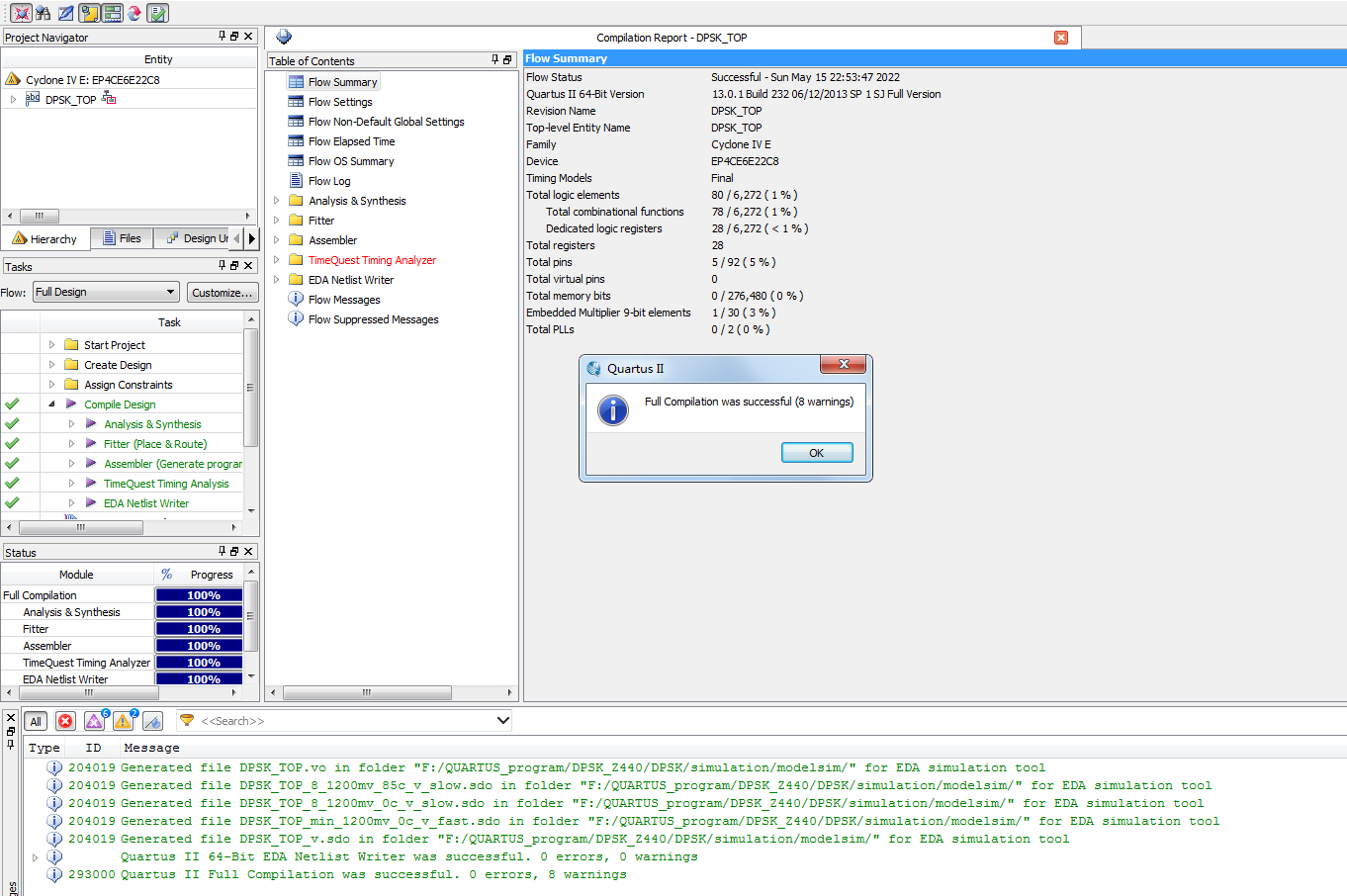

3. 程序编译

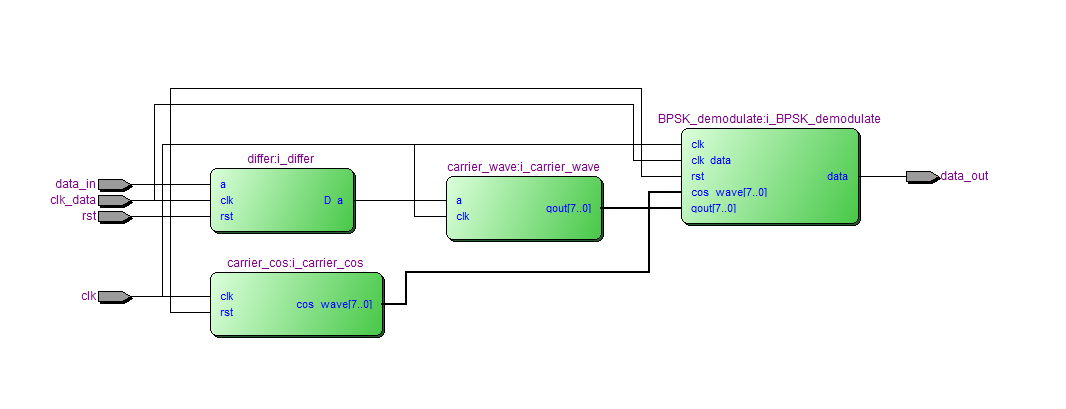

4. RTL图

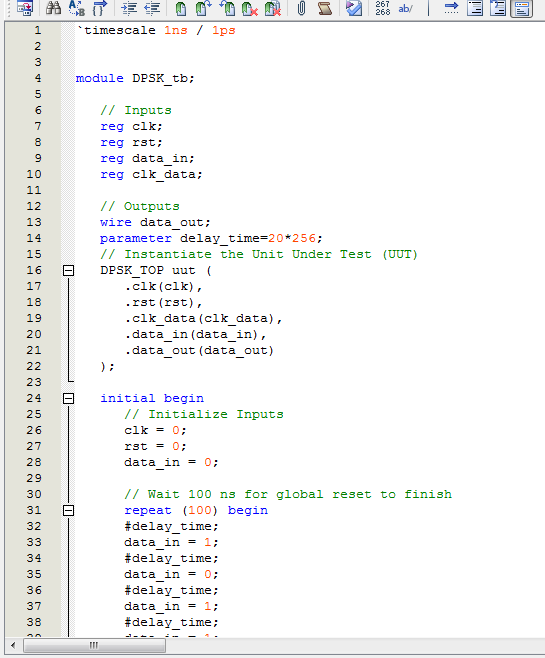

5. Testbench

6. 仿真图

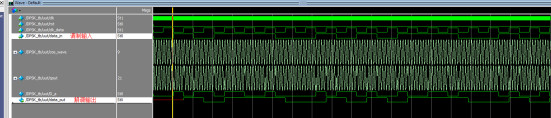

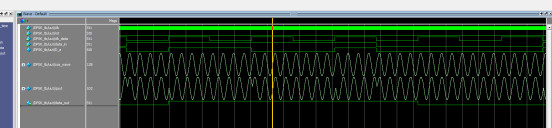

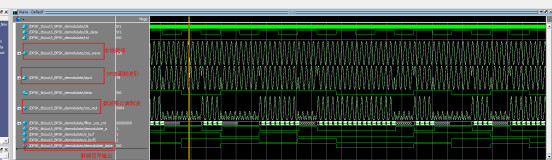

6.1 顶层模块仿真

最终解调输出波形与调制输入有一点延迟，但是波形一致，解调正确。

6.2 本地载波模块

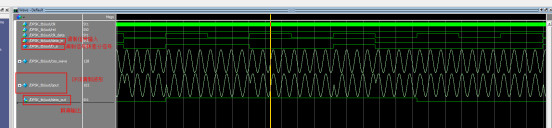

6.3 差分编码模块

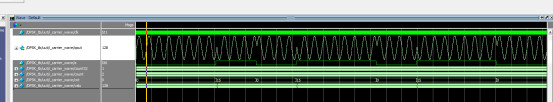

6.4 调制模块

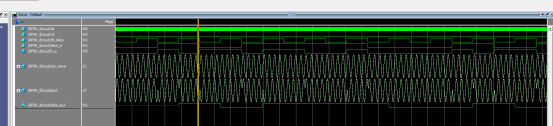

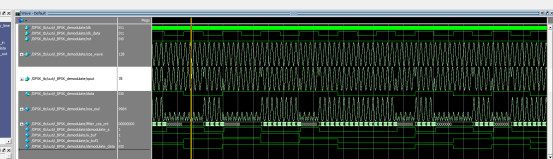

6.5 解调模块

部分代码展示:

`timescale?1ns?/?1ps
module?DPSK_tb;
//?Inputs
reg?clk;
reg?rst;
reg?data_in;
???reg?clk_data;
//?Outputs
wire?data_out;
parameter?delay_time=20*256;
//?Instantiate?the?Unit?Under?Test?(UUT)
DPSK_TOP?uut?(
.clk(clk),?
.rst(rst),?
.clk_data(clk_data),
.data_in(data_in),?
.data_out(data_out)
);
initial?begin
//?Initialize?Inputs
clk?=?0;
rst?=?0;
data_in?=?0;
//?Wait?100?ns?for?global?reset?to?finish
repeat?(100)?begin
#delay_time;
??????data_in?=?1;??
#delay_time;
data_in?=?0;?
#delay_time;
??????data_in?=?1;??
#delay_time;
data_in?=?1;
#delay_time;
??????data_in?=?1;??
#delay_time;
data_in?=?0;
#delay_time;
data_in?=?0;
#delay_time;
??????data_in?=?1;??
#delay_time;
data_in?=?0;
//?Add?stimulus?here
end
end
always?begin
clk_data?=?0;
#2560;
clk_data?=?1;
#2560;
end
??????
always?begin
clk?=?0;
#10;
clk?=?1;
#10;
end
endmodule
