流水彩灯设计VHDL代码Quartus 实验箱

名称：流水彩灯设计VHDL代码Quartus??实验箱

软件：Quartus

语言：VHDL

代码功能：

流水彩灯

基本要求：

(1)8只彩灯(发光管)至少演示3种花型(通过按键选择演示花型),如：

a)从左到右一次点亮,全亮后从右到左逆次需一次熄灭;

b)从中间到两边依次点亮,全亮后从中间到两边依次熄灭;

c)从左到右两两次序依次点亮,然后从右到左两两次序依次熄灭;

(2)设置至少两种彩灯点亮的速度,速度选择可通过按键选择。

(3)设置不同花型循环显示。

>提高内容：

(1)每种花型设置同步倒计时;

(2)设置不同花型可切换控制功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

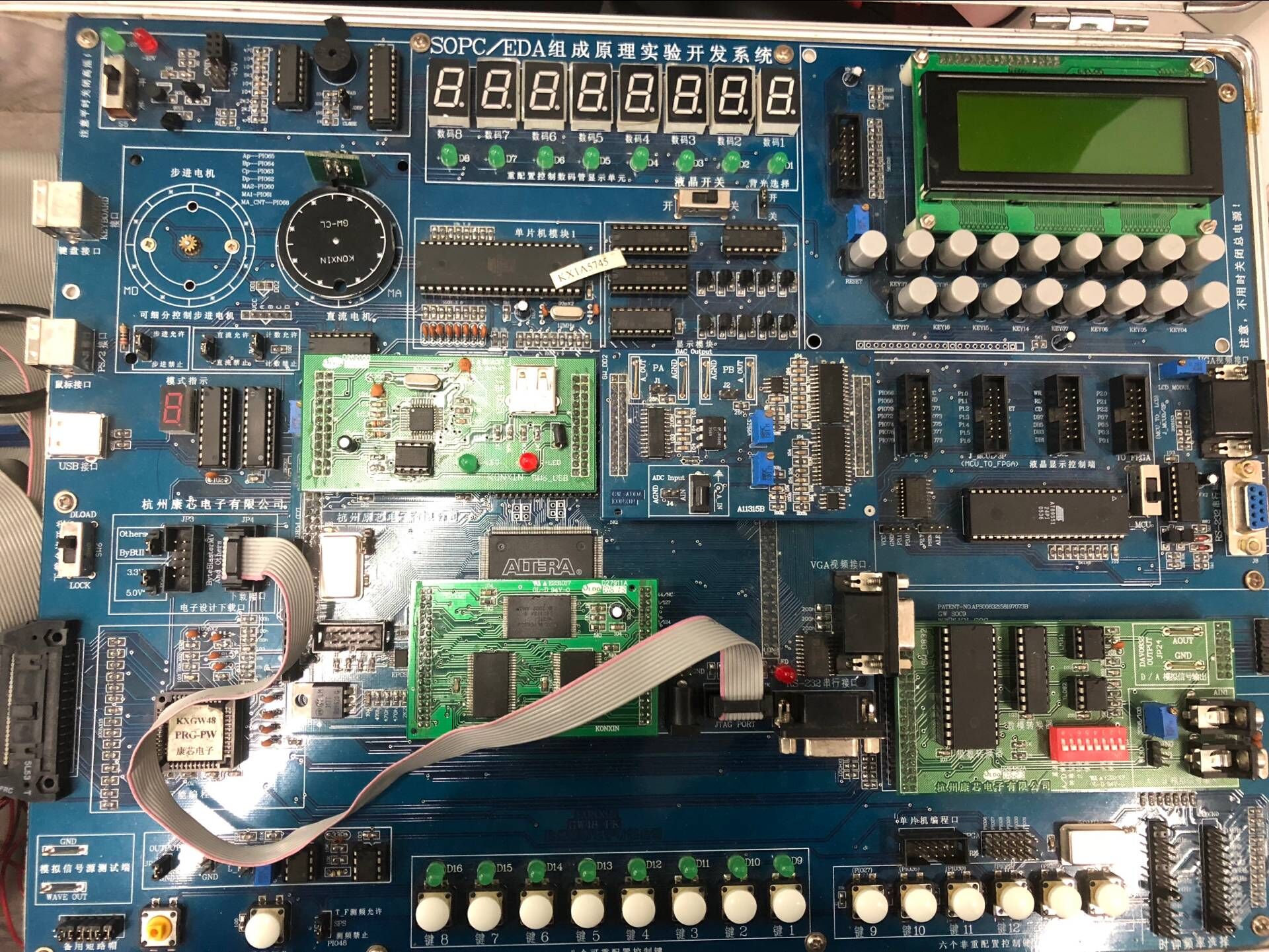

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

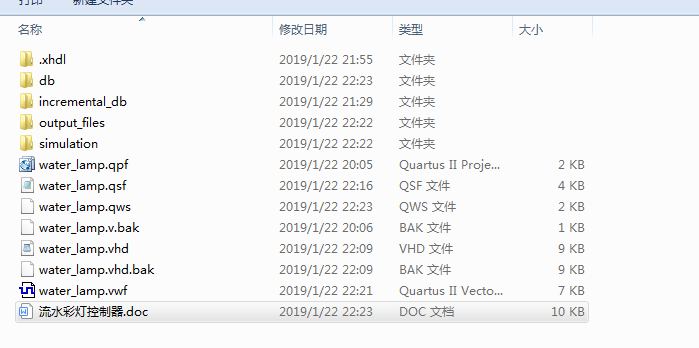

1. 工程文件

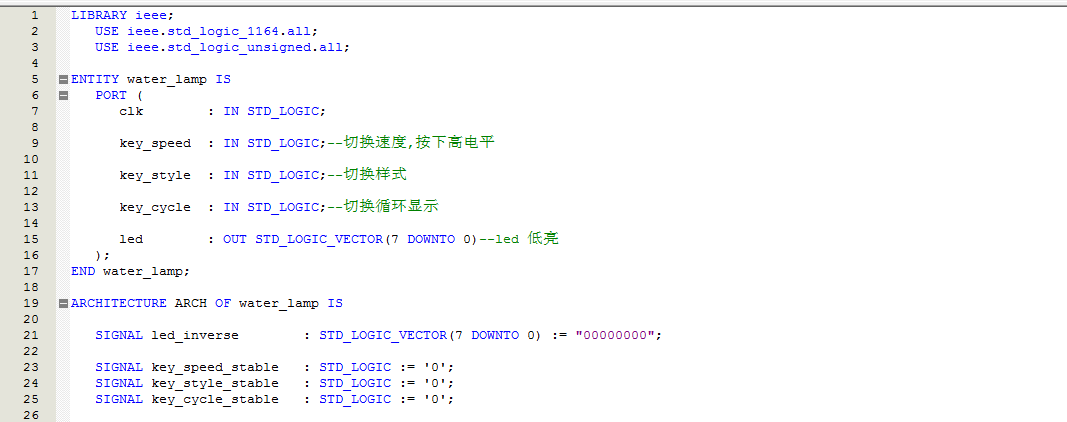

2. 程序文件

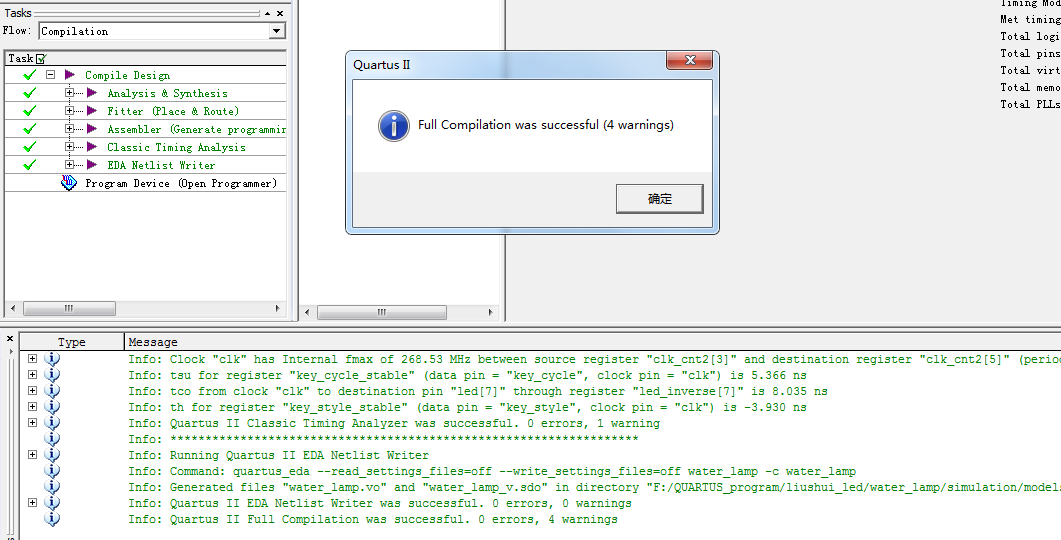

3. 程序编译

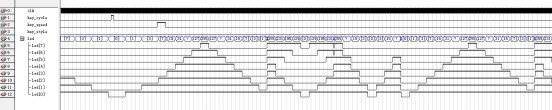

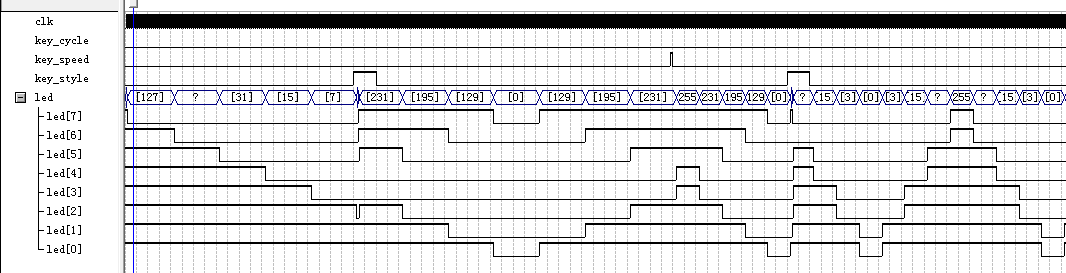

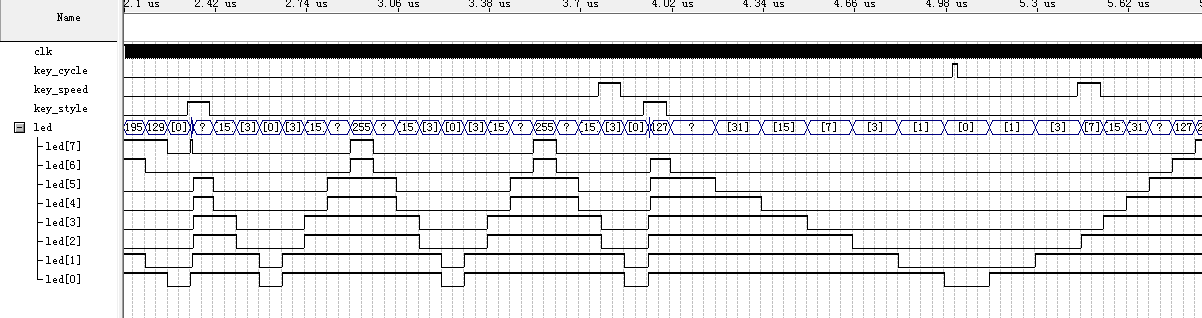

4. 程序仿真

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
ENTITY?clk_select?IS
???PORT?(
??????speed_en????????:?IN?STD_LOGIC;--64Hz
??????speed_clk_1Hz???:?IN?STD_LOGIC;
??????speed_clk_2Hz???:?IN?STD_LOGIC;
??????led_clk????????:?OUT?STD_LOGIC
???);
END?clk_select;
ARCHITECTURE?ARCH?OF?clk_select?IS
???
BEGIN
??????
???led_clk?<=?speed_clk_1Hz?WHEN?(speed_en?=?'1')?ELSE--频率选择
??????????????speed_clk_2Hz;
???
END?ARCH;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=985
