串口（UART）转FIFO接口设计Verilog代码Quartus仿真

名称：串口（UART）接口转FIFO接口设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

串口（UART）接口转FIFO接口

1、设计UART串口发送及接收代码。

2、通过UART接收到的数据写入接收FIFO中。

3、待发送的数据先写入发送FIFO中，再通过UART发送出去。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

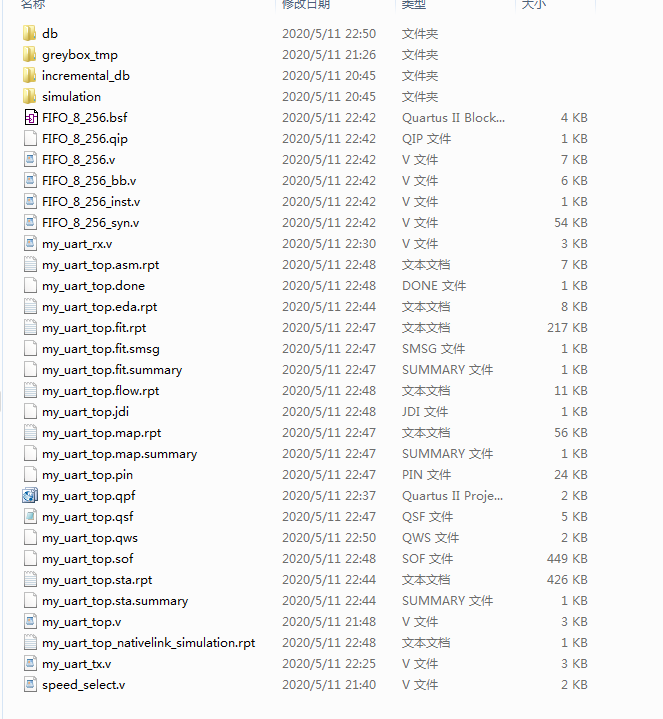

1. 工程文件

2. 程序文件

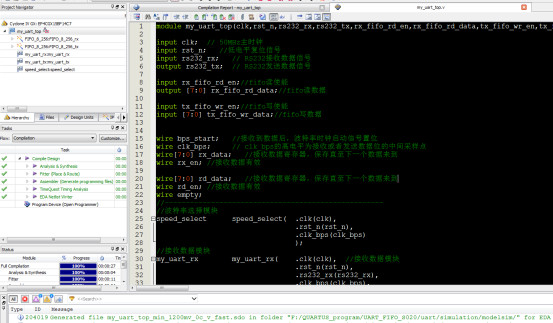

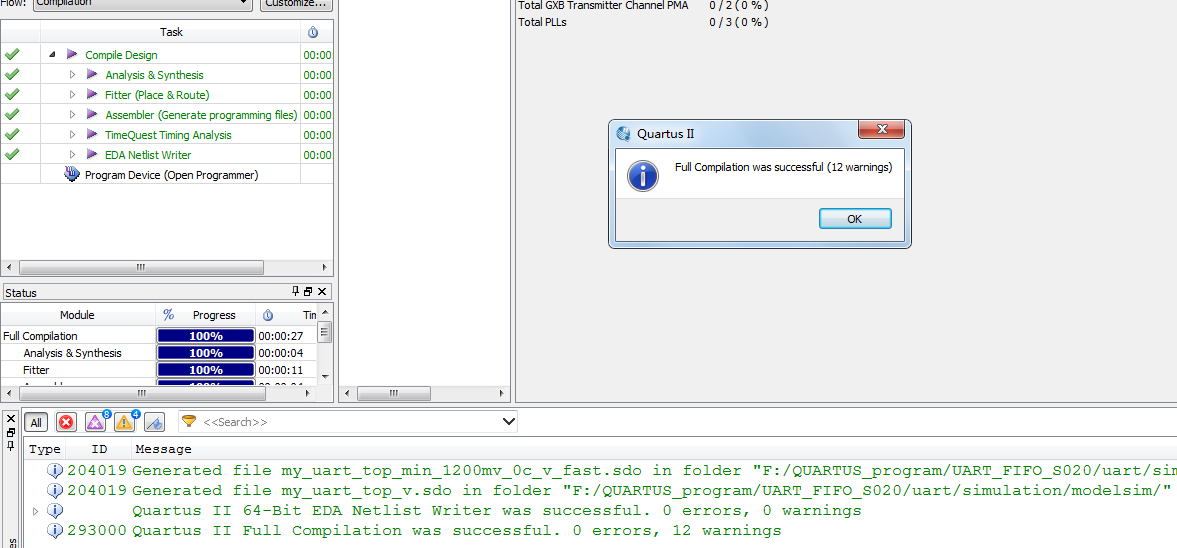

3. 程序综合

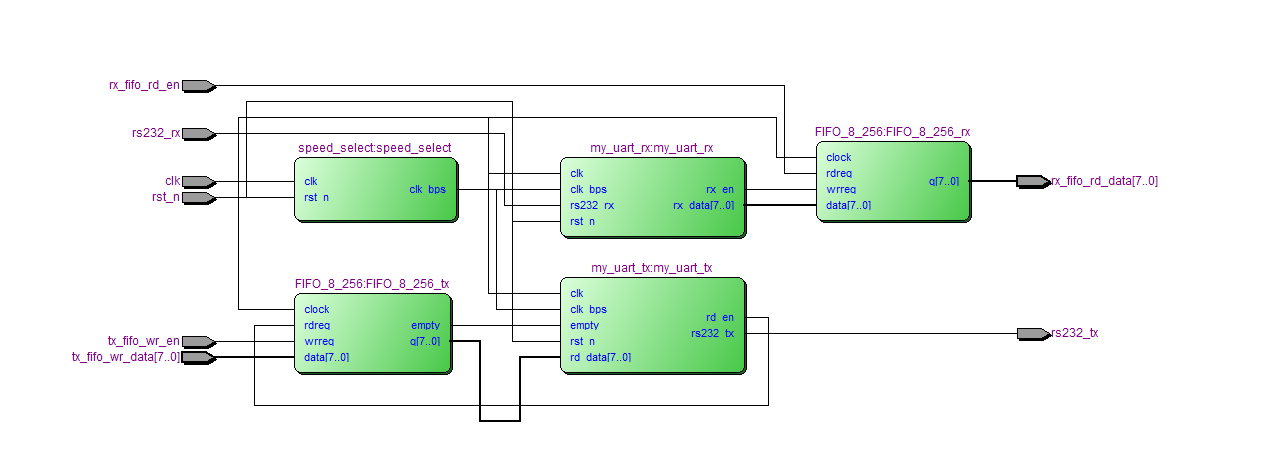

4. RTL图

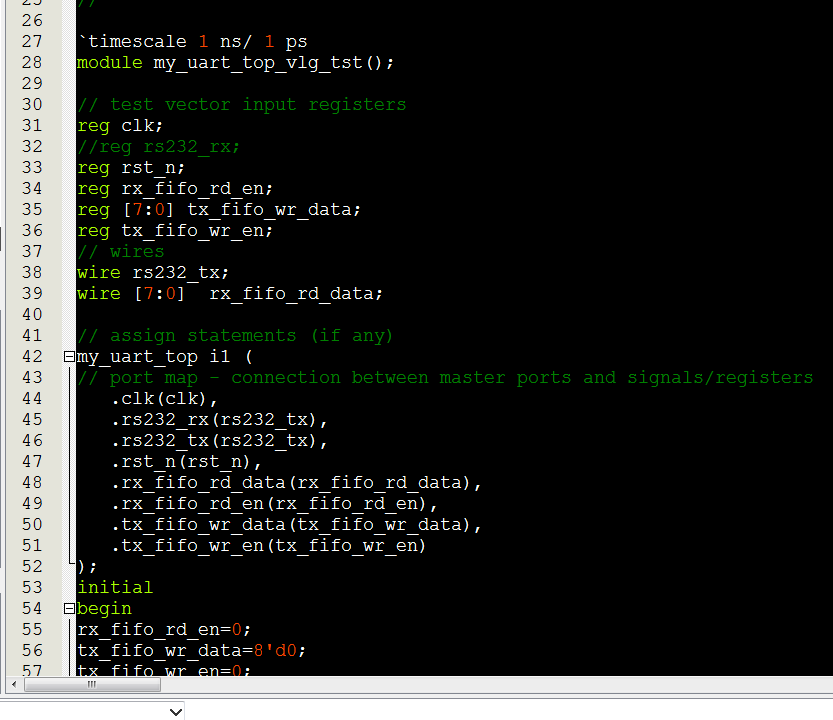

5. Testbench

6. 仿真图

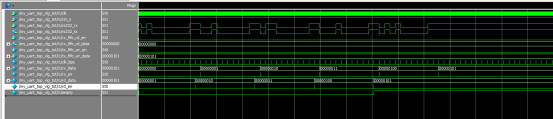

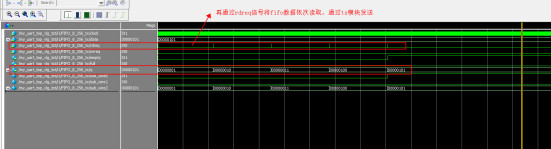

整体仿真

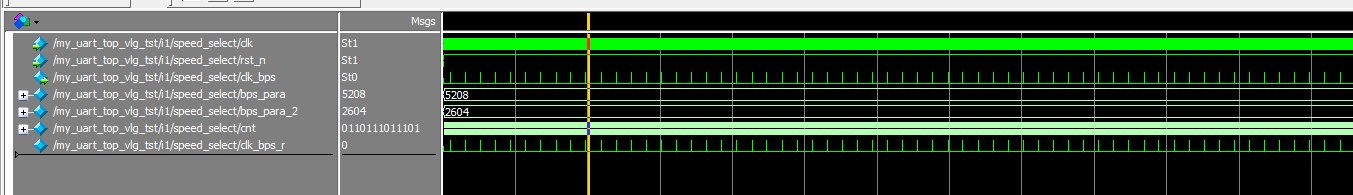

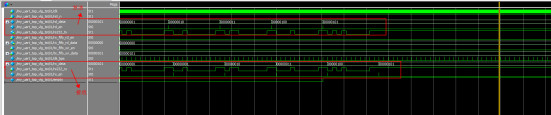

波特率模块

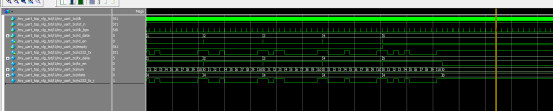

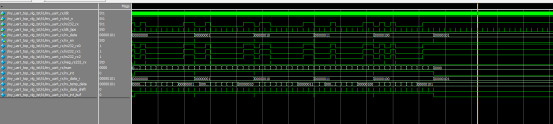

发送模块

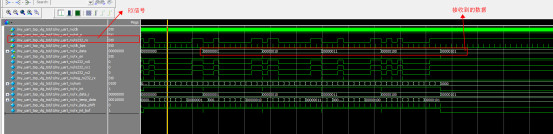

接收模块

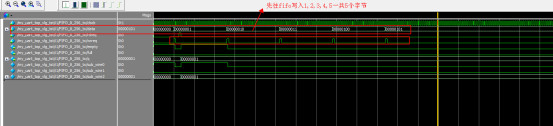

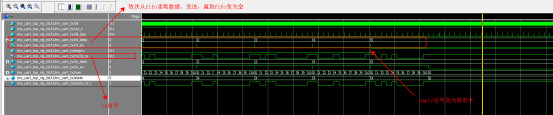

发送FIFO

接收FIFO

部分代码展示:

module?my_uart_top(clk,rst_n,rs232_rx,rs232_tx,rx_fifo_rd_en,rx_fifo_rd_data,tx_fifo_wr_en,tx_fifo_wr_data);
input?clk;//?50MHz主时钟
input?rst_n;//低电平复位信号
input?rs232_rx;//?RS232接收数据信号
output?rs232_tx;//RS232发送数据信号
input?rx_fifo_rd_en;//fifo读使能
output?[7:0]?rx_fifo_rd_data;//fifo读数据
input?tx_fifo_wr_en;//fifo写使能
input?[7:0]?tx_fifo_wr_data;//fifo写数据
wire?bps_start;//接收到数据后，波特率时钟启动信号置位
wire?clk_bps;//?clk_bps的高电平为接收或者发送数据位的中间采样点?
wire[7:0]?rx_data;//接收数据寄存器，保存直至下一个数据来到
wire?rx_en;//接收数据有效
wire[7:0]?rd_data;//接收数据寄存器，保存直至下一个数据来到
wire?rd_en;//接收数据有效
wire?empty;
//----------------------------------------------------
//波特率选择模块
speed_selectspeed_select(.clk(clk),
.rst_n(rst_n),
.clk_bps(clk_bps)
);
//接收数据模块
my_uart_rxmy_uart_rx(.clk(clk),//接收数据模块
.rst_n(rst_n),
.rs232_rx(rs232_rx),
.clk_bps(clk_bps),
.rx_data(rx_data),
.rx_en(rx_en)
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1036
