AD芯片ADC081S101测试试验设计Verilog代码VIVADO ARTIX-7开发板_电路方案

名称：AD芯片 ADC081S101测试试验设计Verilog代码VIVADO? ARTIX-7开发板

软件：VIVADO

语言：Verilog

代码功能：

AD芯片ADC081S101测试试验

定时采集输入模拟电压，显示到数码管上

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

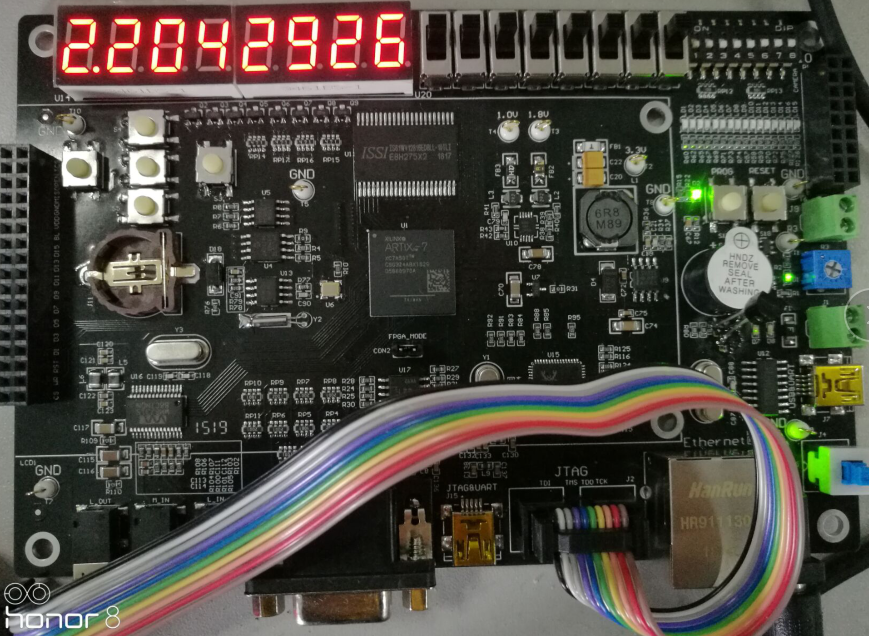

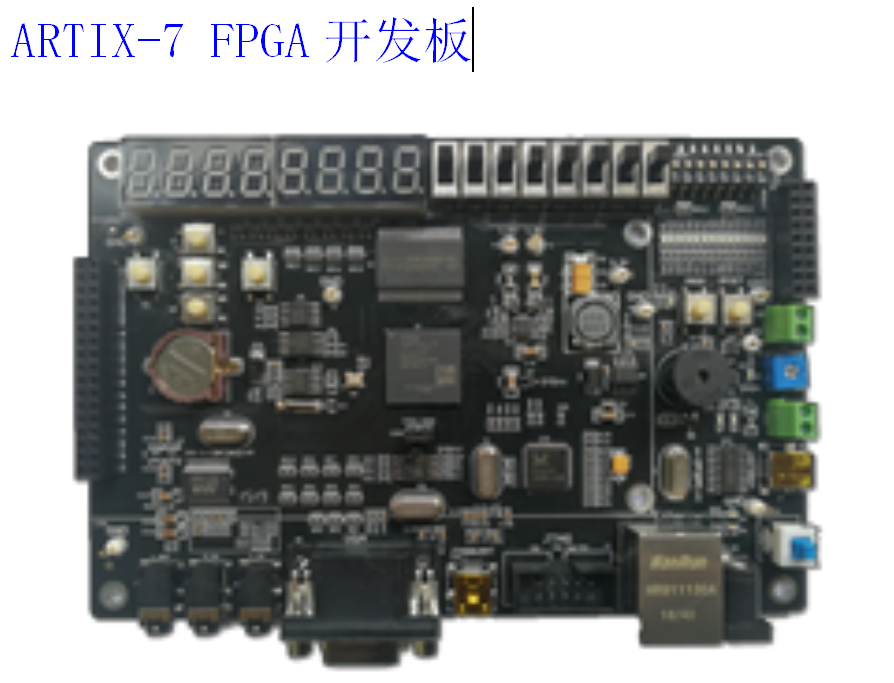

本代码已在ARTIX-7开发板验证，ARTIX-7开发板如下，其他开发板可以修改管脚适配：


设计文档：

AD数码管显示例程

1实验简介

本实验练习使用ADC，实验中使用的ADC模块型号为ADC081S101EVAL，最大采样率为20MHz，精度为8位。实验中通过调节电位器R3，调整ADC采集电压值，并通过数码管显示电压值大小。

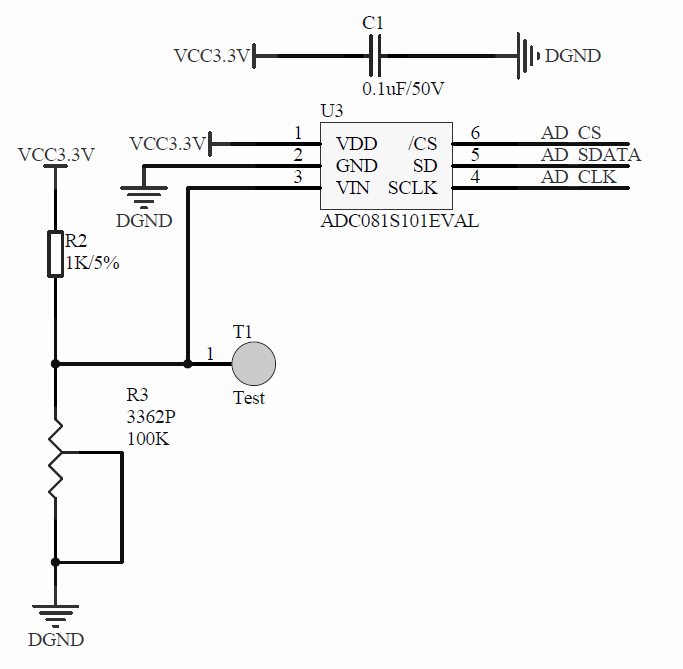

图1、ADC081S101EVAL电压采集电路

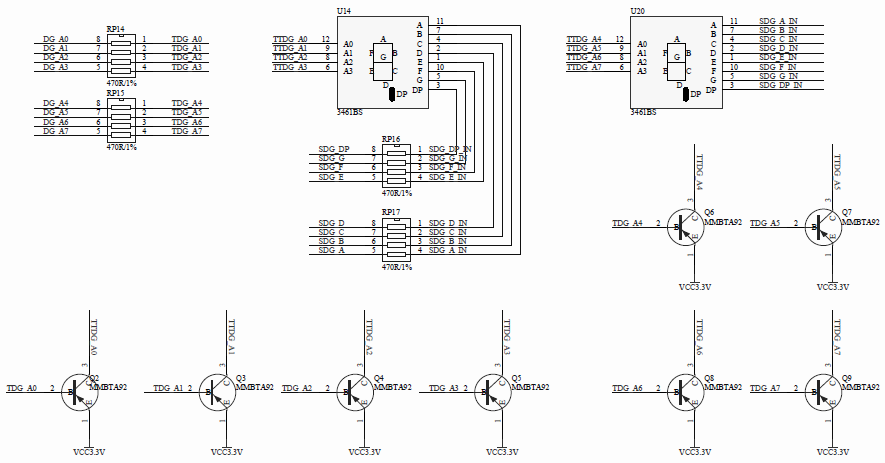

图2、6位数码管电路

2 实验过程

本实验例程，通过调节电位器调整ADC芯片采集的输入电压，FPGA提供ADC芯片驱动信号并读取其输出采集电压值的数据，同时通过数码管显示ADC采集电压值大小。

2.1、ADC时序

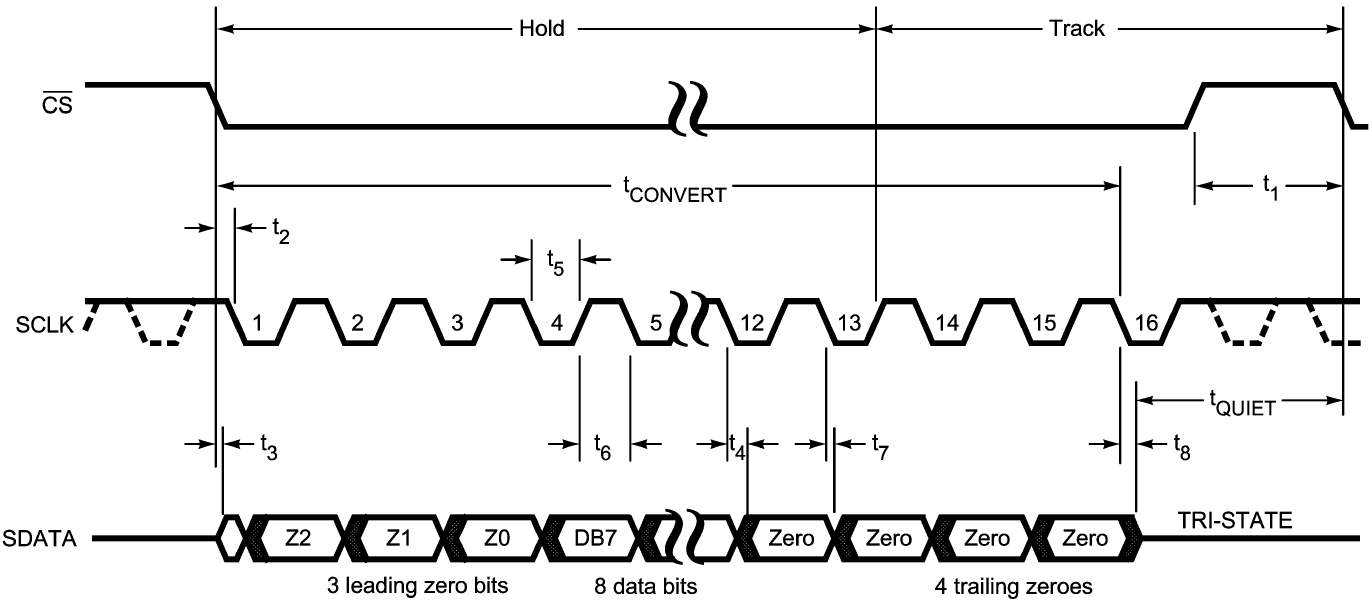

图3、ADC081S101时序图

通过此时序图，我们可以看到，无需对ADC芯片进行配置，只需要我们提供时钟SCLK和CS片选信号，芯片就可以直接进行数据采集了，操作非常简便。

2.2、数码管原理

图2所示的是6位共阳数码管，通过FPGA给与引脚低电平即可点亮数码管LED灯。在本实验中，由于ADC采集电压最大为3.3V，所以最左边数码管显示最高位，同时带小数点，右边5位数码管显示小数位。在数码管显示时，采用“同步动态扫描”，是指“行信号”和“列信号”同步扫描。

3 程序设计

程序设计比较简单，功能是FPGA驱动ADC081S101芯片不断采集电压值并送到数码管进行显示。

代码说明：

at7_prj9_top.v是顶层模块，包含ad_mod.v，ad_data_pro_mod.v，display1_mod.v，display2_6_mod.v和digled_time_mod.v模块。

ad_mod.v是ADC的电压读取模块，实时读取电压值；ad_data_pro_mod.v是十六进制转换十进制模块；display1_mod.v是数码管最左边一位带小数点的显示模块；display2_6_mod.v是数码管右边五位显示模块；digled_time_mod.v是数码管显示时采用“同步动态扫描”功能的模块。

引脚名称	FPGA引脚	FPGA引脚方向	功能描述
ad_sys_clk	E3	Input	FPGA输入时钟100MHz
ad_cs	K16	output	ADC片选信号
ad_sdata	K15	Input	ADC数据输入输出
ad_clk	J15	output	ADC时钟输入
dg_a0	H1	output	数码管位信号（左边第一位）
dg_a1	K3	output	数码管位信号（左边第二位）

dg_a2	K2	output	数码管位信号（左边第三位）
dg_a3	L3	output	数码管位信号（左边第四位）
dg_a4	H5	output	数码管位信号（左边第五位）
dg_a5	J5	output	数码管位信号（左边第六位）
dg_a6	F4	output	数码管位信号（左边第七位）
dg_a7	A9	output	数码管位信号（左边第八位）
sdg_dp	K5	output	数码管段信号（点段）
sdg_a	J2	output	数码管段信号（a段）
sdg_b	G3	output	数码管段信号（b段）
sdg_c	H4	output	数码管段信号（c段）
sdg_d	G4	output	数码管段信号（d段）
sdg_e	M4	output	数码管段信号（e段）
sdg_f	L4	output	数码管段信号（f段）

sdg_g

output

数码管段信号（g段）

4 实验现象

编译综合完成后下载程序到开发板中，可以看到数码管不断的显示ADC采集到的电压值，通过调节电位器R3可以看到电压值在实时变化，增加或者减小。

部分代码展示:

`timescale?1ns/100ps
module?ad_data_pro_mod(
??????????????????????clk_8m?????,
??????????????????????rst_n??????,
??????????????????????ad_data????,
??????????????????????
??????????????????????dig_led1???,
??????????????????????dig_led2???,
??????????????????????dig_led3???,
??????????????????????dig_led4???,
??????????????????????dig_led5???,
??????????????????????dig_led6???,
??????????????????????dig_led7???,
??????????????????????dig_led8???
??????????????????????
????????????????????);
????????????????
??????????????
input?????????????????clk_8m?????;
input?????????????????rst_n??????;??????????????????????
input????[7:0]????????ad_data????;
output???[3:0]????????dig_led1???;
output???[3:0]????????dig_led2???;
output???[3:0]????????dig_led3???;
output???[3:0]????????dig_led4???;
output???[3:0]????????dig_led5???;
output???[3:0]????????dig_led6???;
output???[3:0]????????dig_led7???;
output???[3:0]????????dig_led8???;
reg??????[24:0]???????buf_data1??;
reg??????[24:0]???????buf_data2??;
reg??????[3:0]????????minus_state;
reg??????[3:0]????????dig_led1???;
reg??????[3:0]????????dig_led2???;
reg??????[3:0]????????dig_led3???;
reg??????[3:0]????????dig_led4???;
reg??????[3:0]????????dig_led5???;
reg??????[3:0]????????dig_led6???;
reg??????[3:0]????????dig_led7???;
reg??????[3:0]????????dig_led8???;
reg??????[3:0]????????dig_led1_buf???;
reg??????[3:0]????????dig_led2_buf???;
reg??????[3:0]????????dig_led3_buf???;
reg??????[3:0]????????dig_led4_buf???;
reg??????[3:0]????????dig_led5_buf???;
reg??????[3:0]????????dig_led6_buf???;
reg??????[3:0]????????dig_led7_buf???;
reg??????[3:0]????????dig_led8_buf???;
always?@(posedge?clk_8m?or?negedge?rst_n)
begin
?????if(!rst_n)
?????begin
??????????buf_data1?<=?25'd0;
?????end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1334
