温度模块(LM75)采集试验设计Verilog代码VIVADO ARTIX-7开发板

名称：温度模块(LM75)采集试验设计Verilog代码VIVADO? ARTIX-7开发板

软件：VIVADO

语言：Verilog

代码功能：

温度模块(LM75)采集试验

实现对温度传感器的采集，显示到数码管上

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

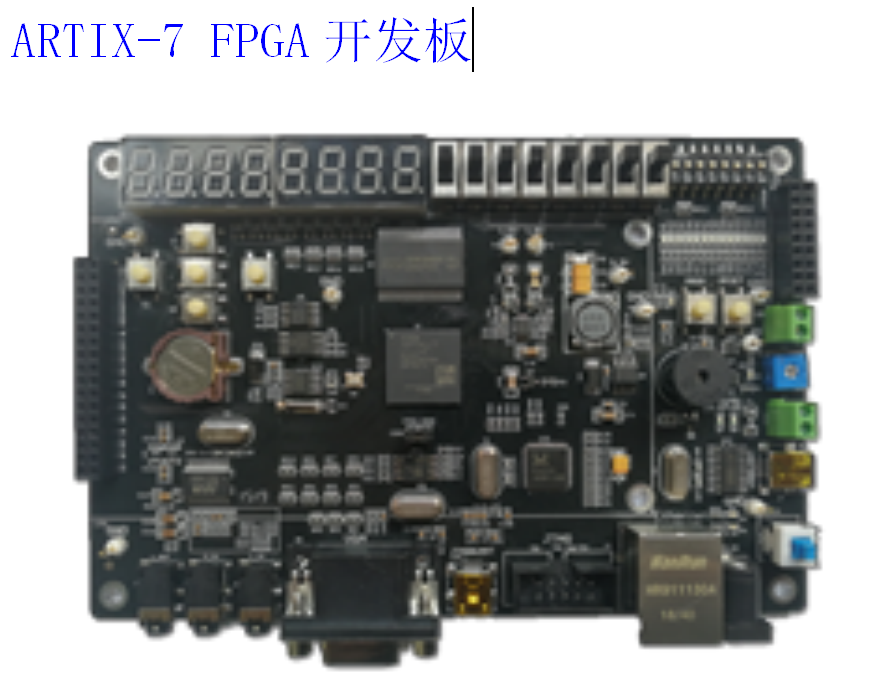

本代码已在ARTIX-7开发板验证，ARTIX-7开发板如下，其他开发板可以修改管脚适配：

设计文档：

1 实验简介

本教程介绍使用温度传感器 LM75 来进行温度测试，例程中主要介绍温度传感器的 ?FPGA 驱动和数码管显示。

2 实验原理

2.1 LM75原理介绍

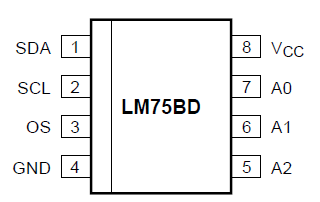

LM75BD 是一个高速 I2C 接口的温度传感器，可以在-55℃～+125℃的温度范围内将温度直接转换为数字信号，并可实现 0.125℃的精度。控制器可以通过 I2C 总线直接读取其内部寄存器中的数据，并可通过 I2C 对 4 个数据寄存器进行操作，以设置成不同的工作式。LM75BD有 3 个可选的逻辑地址管脚，使得同一总线上可同时连接 8 个器件而不发生地址冲突。LM75BD 可配置成不同的工作模式。它可设置成在正常工作 ? ?式下周期性地对环境温度进行监控，或进入关断模式来将器 ?件功耗降至最低。OS 输出有 2 种可选的工作模式：OS 比较器模式和 OS 中断 ? ?式，OS 输出可选择高电平或低电平有效。正常工作模式下，当器件上电时，OS 工作在比较器模式，温度阈值为80℃，滞后阈值为 75℃。低功耗设计，工作电流典型值为 250uA，掉电模式为 3.5uA；宽工作电压范围：2.8V～5.5V。LM75BD 管脚说明如下图：

a)温度寄存器Temp（地址0x00）

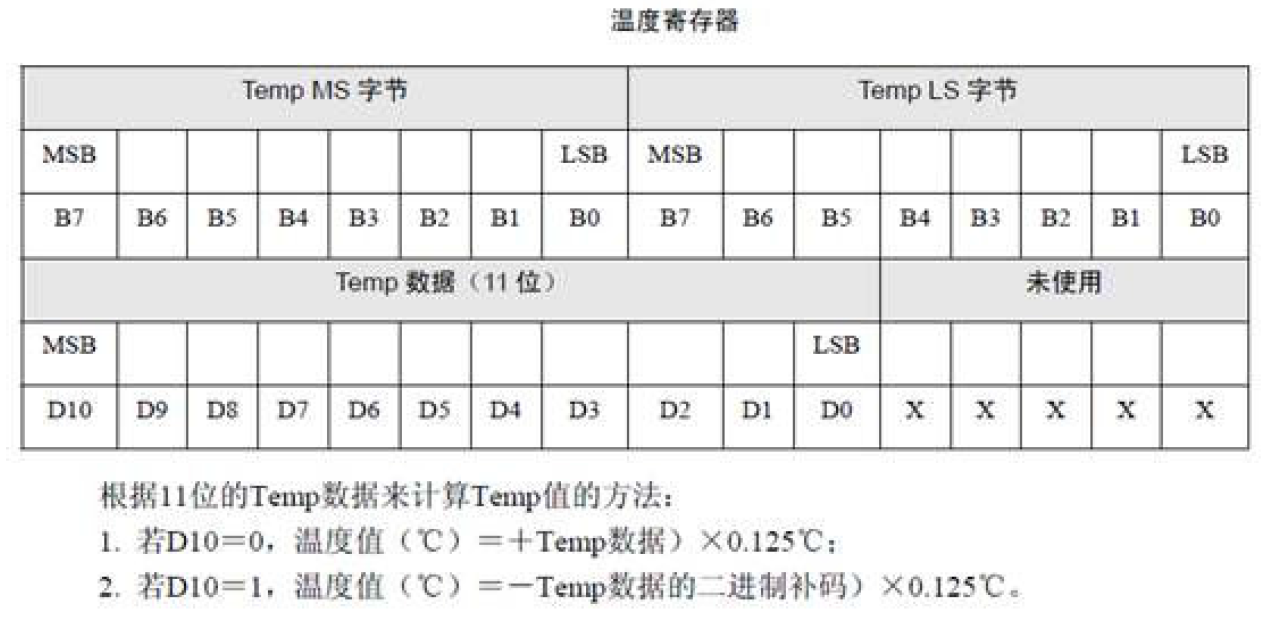

温度寄存器是一个只读寄存器，包含?2?个?8?位的数据字节，由一个高数据字节（MS）和一个低数据字节（LS）组成。这两个字节中只有?11?位用来存放分辨率为?0.125℃的?Temp?数据（以二进制补码数据的形式），如下表所示。对于?8?位的?I2C?总线来说，只要从?LM75BD?的“00地址”连续读两个字节即可（温度的高?8?位在前）。

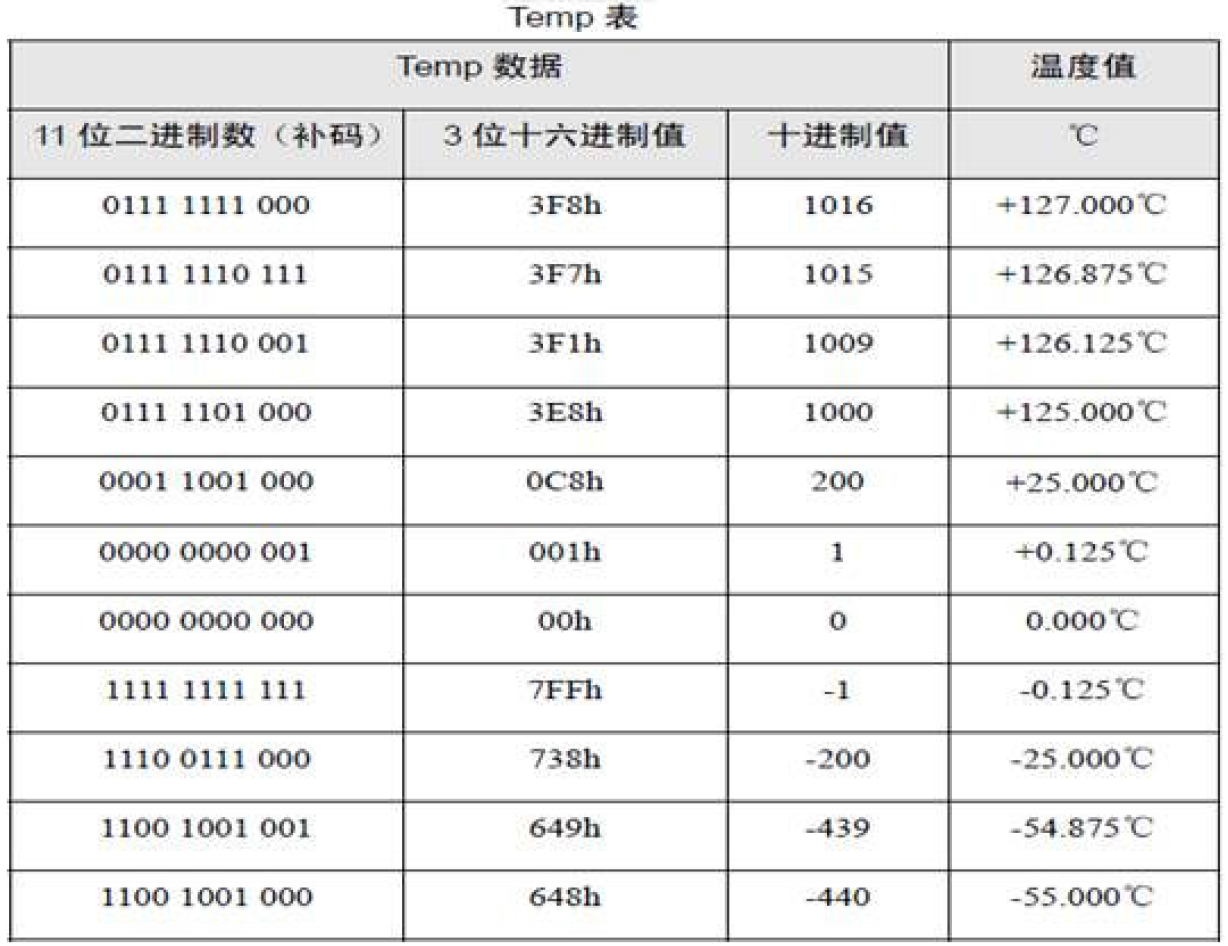

下表给出了一些 Temp 数据和温度值的例子。

b)配置寄存器（地址 0x01）

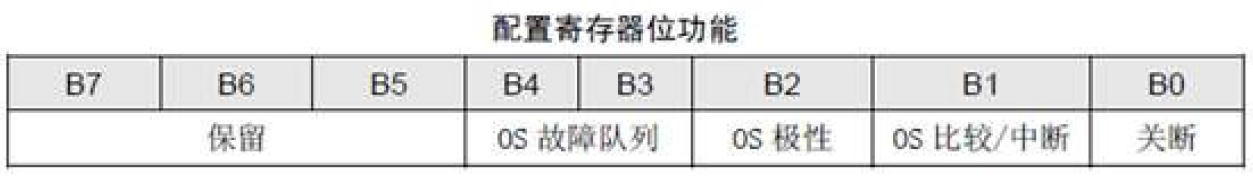

配置寄存器为 8 位可读写寄存器，其位功能分配如下表所示。

B7-B5： 保留，默认为 0。

B4-B3： 用来编程 OS 故障队列。00 到 11 代表的值为 1、2、4、6，默认值为 0。

B2： 用来选择 OS 极性。B2=0，OS 低电平有效（默认）；B2=1，OS 高电平有效。

B1： 选择 OS 工作模式。B1=0，配置成比较器模式，直接控制外围电路；B1=1，OS 控制输出功能配置成中断模式，以通知 MCU 进行相应处理。

B0： 选择器件工作模式。B0=0，LM75A 处于正常工作模式（默认）；B0=1，LM75A 进入关断模式。

c)滞后寄存器 Thyst（0x02）

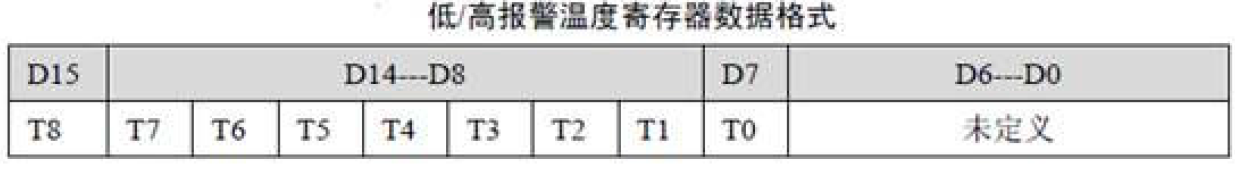

滞后寄存器是读/写寄存器，也称为设定点 ? ?存器，提供了温度控制范围的下限温度。每次转换结束后，Temp 数据（取其高 9 位）将会与存放在该寄存器中的数据相比较，当环境温度低于此温度的时候，LM75BD 将根据当前模式（比较、中断）控制 ?OS ?引脚作出相应反应。该寄存器都包含 2 个 8 位的数据字节，但 2 个字节中，只有 9 位用来存储设定点数据（分辨率为 0.5℃的二进制补码），其数据格式如下表所示，默认为 75℃。

d)超过温关断阈值寄存器 Tos（0x03）

超温关断寄存器提供了温度控制范围的上限温度。每次转换结束后，Temp 数据（取其高 9 位）将会与存放在该寄存器中的数据相比较，当环境温度高于此温度的时候，LM75BD将根据当前模式（比较、中断）控制 OS 引脚作出相应反应。其数据格式如表 4

所示，默认为 80℃。

e)OS 输出

OS ?输出为开漏输出口。为了观察到这个输出的状态，需要接一个外部上拉电阻，其阻值应当足够大（高达 200kΩ），以减少温度读取误差。OS 输出可通过编程配置寄存器的 B2 位设置为高或低有效。如下图所示，为 LM75BD在不同模式下 OS 引脚对温度作出的响应。OS 设为低有效。

可以看出，当 LM75BD工作在比较器模式时，当温度高于 Tos 时，OS 输出低电平。此时采取了降温措施，启动降温设备（如风扇），直到温度再降 ? ?Thyst，则停止降温，因此在这 ? ?式下，LM75BD可以直接控制外部电路来保持环境温度；而在中断模式，则在温度高于 Tos 或低于Thyst 时产生中断。注意：在中断式下，只有当 MCU 对 LM75BD进行读操作后，其中断信号才会消失（图中 OS 变为高电平）。

f)I2C 串行接口

在主控器的控制下，LM75BD可以通过 SCL 和 SDA 作为从器件连接到 I2C 总线上。主控器必须提供 SCL 时钟信号，可以通过 SDA 读出器件数据或将数据写入到器件中。LM75BD从地址（7 位地址）的低 3 位可由地址引脚 A2、A1 和 A0 的逻辑电平来决定。地址的高 4 位预先设置为‘1001’。

2.2 ? ?硬件原理图

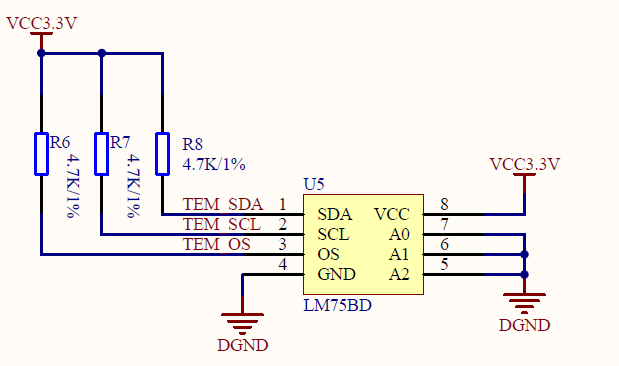

如下为开发板的温度传感器 LM75BD 部分原理图：

LM75 部分原理图

3 程序设计

程序设计比较简单，功能是 FPGA 驱动 LM75 温度传感器不断地读取温度值并送到数码管进行显示。

代码说明：

temp_test.v 是顶层模块，包含了 i2c_read_lm75，hextobcd 和 smg_interface 模块；

i2c_read_lm75.v 是 LM75 的温度读取模块，实时读取温度值；

hextobcd.v 为十六进制转 BCD 模块；

smg_interface.v 为数码管显示模块，在数码管上显示 LM75 的温度。

4 实验现象

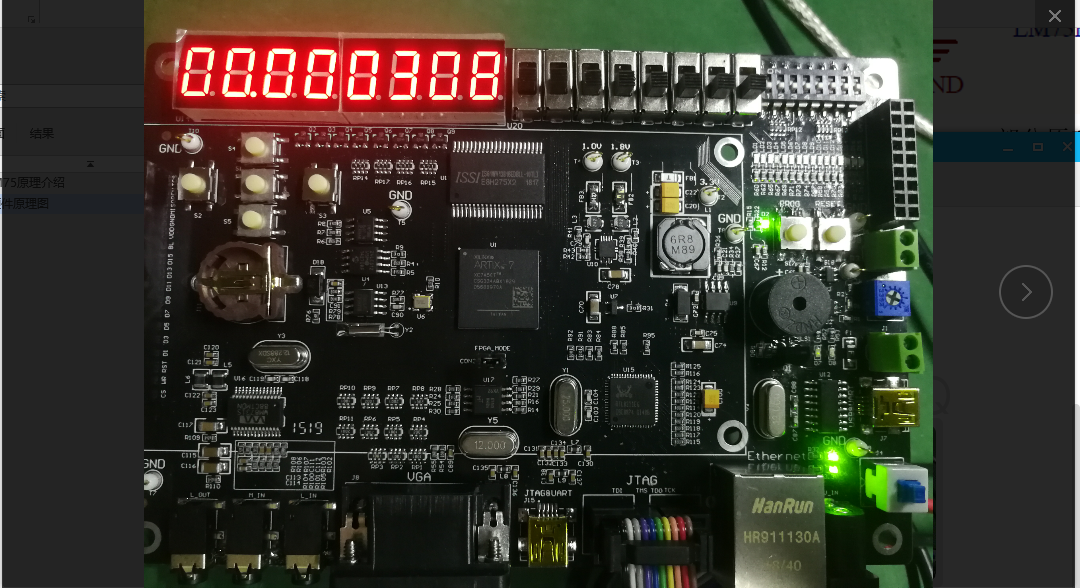

将工程目录下的bit文件下载至开发板，8位数码管显示实际采集到板卡温度，如下图所示：

部分代码展示:

module?smg_control_module
(
????input?sys_clk,
?input?rst_n,
?input?[24:0]Number_Sig,
?output?[3:0]Number_Data
);
????/******************************************/????
?
?parameter?T1MS?=?16'd49999;????????????//1ms计数
?
?/******************************************/??
?
??reg?[15:0]C1;
?
?always?@?(?posedge?sys_clk?or?negedge?rst_n?)
?????if(?!rst_n?)
??????C1?<=?16'd0;
??else?if(?C1?==?T1MS?)
??????C1?<=?16'd0;
??else
??????C1?<=?C1?+?1'b1;
?
?/******************************************/?
?
?reg?[3:0]i;
?reg?[3:0]rNumber;
?
?always?@?(?posedge?sys_clk?or?negedge?rst_n?)
?????if(?!rst_n?)
??????begin
??????????i?<=?4'd0;
?????rNumber?<=?4'd0;
end
??else?
??????case(?i?)
????0:
?if(?C1?==?T1MS?)?i?<=?i?+?1'b1;
?else?if(Number_Sig[24])
??????rNumber?<=?4'hf;?
?else?rNumber?<=?Number_Sig[3:0];??????????//十万位数码管显示???????????
?1:
?if(?C1?==?T1MS?)?i?<=?i?+?1'b1;
?else?rNumber?<=?Number_Sig[7:4];??????????//万位数码管显示
?
?2:
?if(?C1?==?T1MS?)?i?<=?i?+?1'b1;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1339
