小米智能温湿度计3拆解：超强存在感的国产芯

提到国内具有一定生态规模的物联网产品，小米可以算是第一梯队。本人也购买过很多小米旗下性价比不错的产品，本期准备拆解的智能温湿度计算是其中之一，不到50元的价格，极简设计，颜值优秀，提供日常时钟日历、温湿度显示。

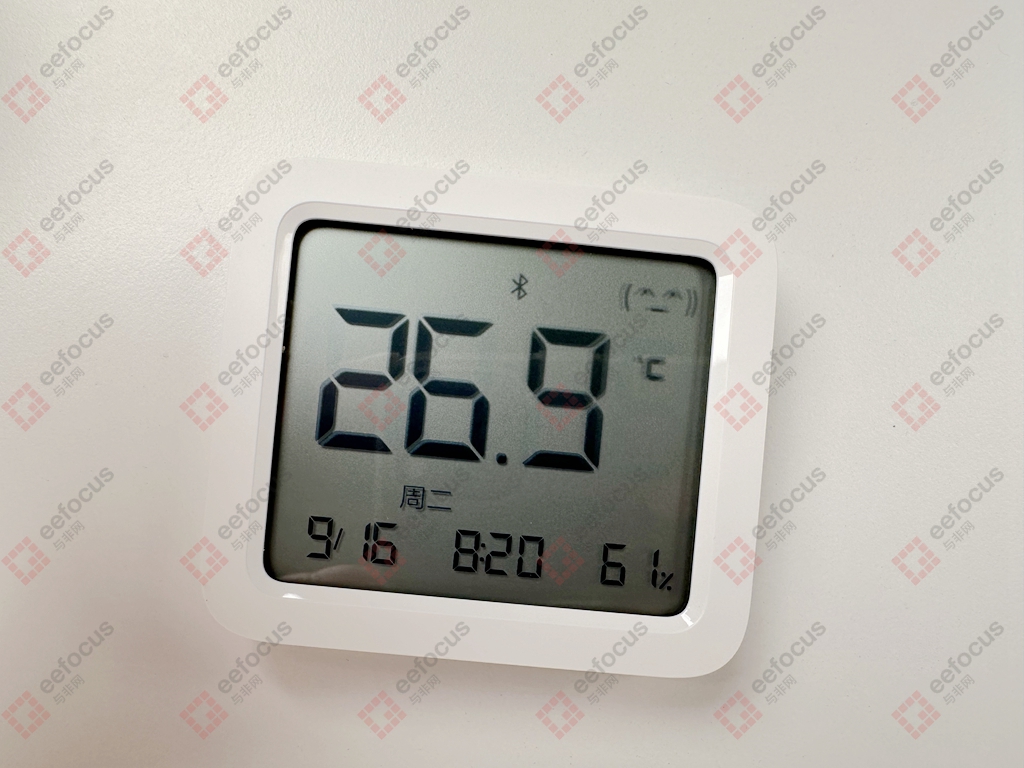

我这款是最新的一代产品，正面采用62.6*53.2mm的大尺寸LCD屏，高屏占比能轻松读取所显示的数据。那其它就没什么好介绍的，直接拆解看内部硬件方案。

拆解

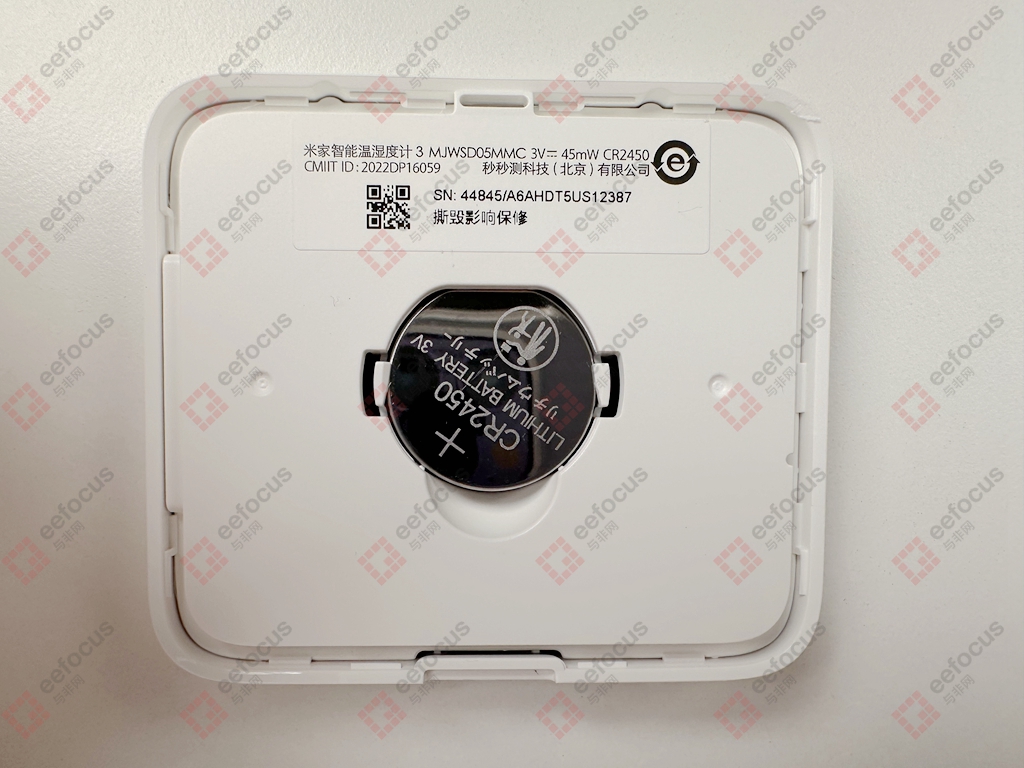

拆解相当简单，外壳采用无螺丝的设计，直接从缝隙处撬开即可拆开，首先看到的是采用CR2450规格的纽扣电池，这种设计也保障了更换电池方便。同时也能看到具体的生产厂家是小米生态旗下的秒秒测科技有限公司。

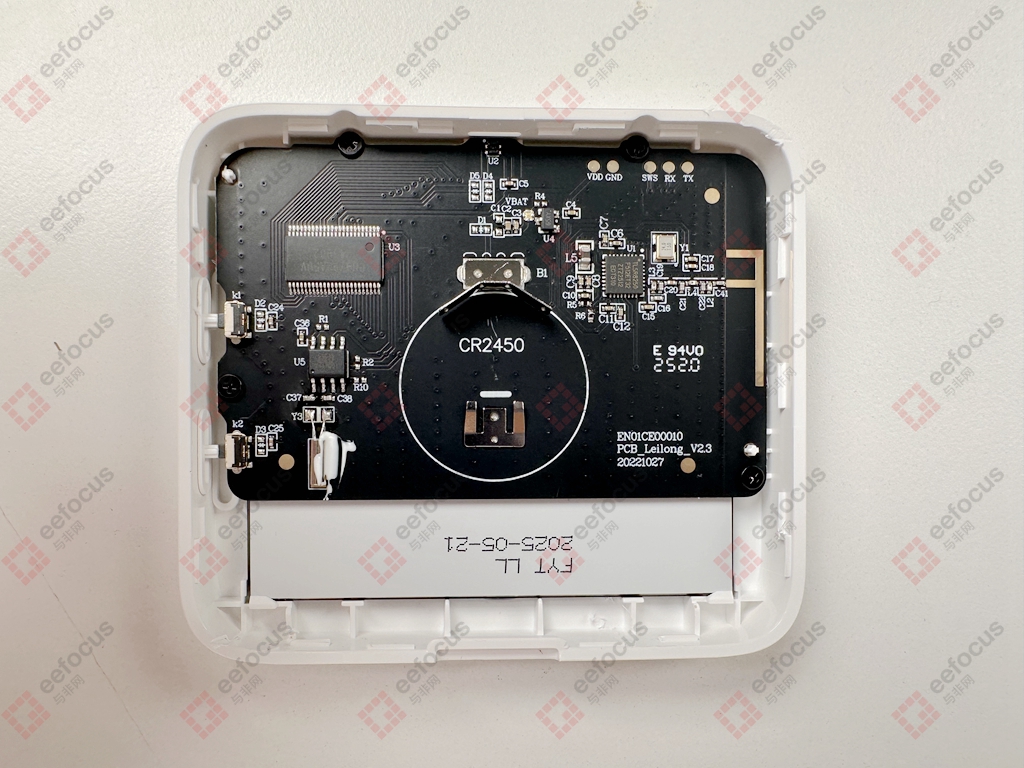

继续往下拆，就能看到PCB主板，PCB主板是用4颗螺丝固定在外壳上的。

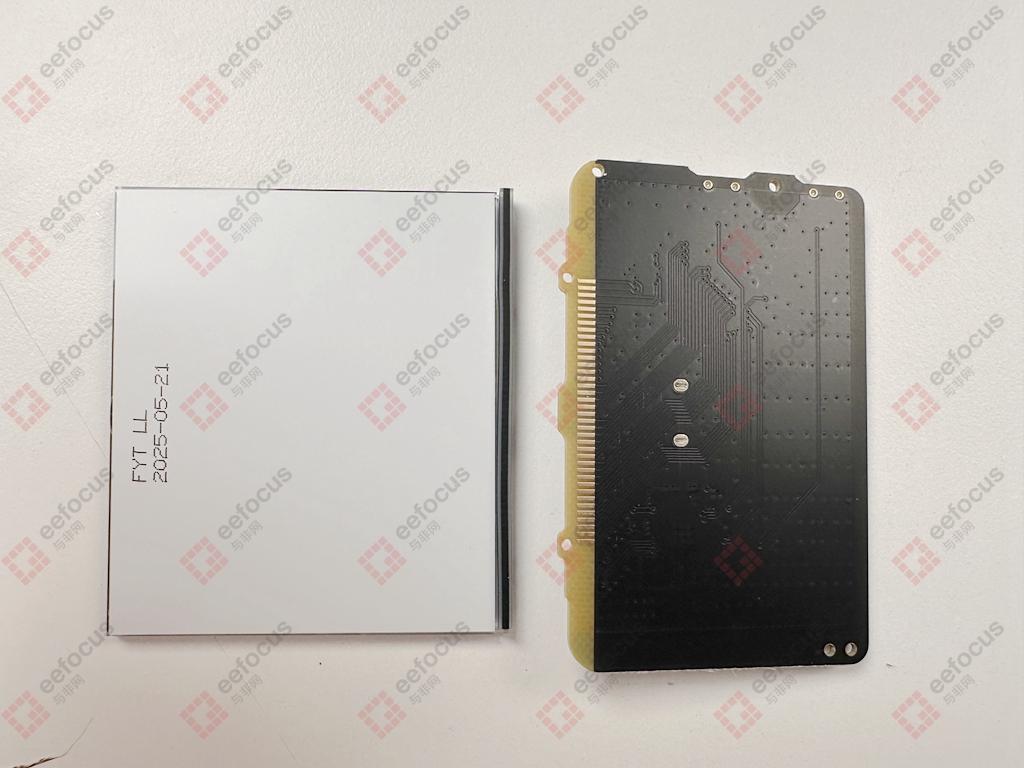

这里为何又用螺丝做压紧固定呢？拆解完后才明白，原来屏幕采用的是段式液晶显示，不是焊接的FPC排线，因此不固定紧容易造成无法显示。另外，产品使用不带背光的液晶屏，降低功耗，缺点就是没有光线情况下，看不到屏幕的显示数据。

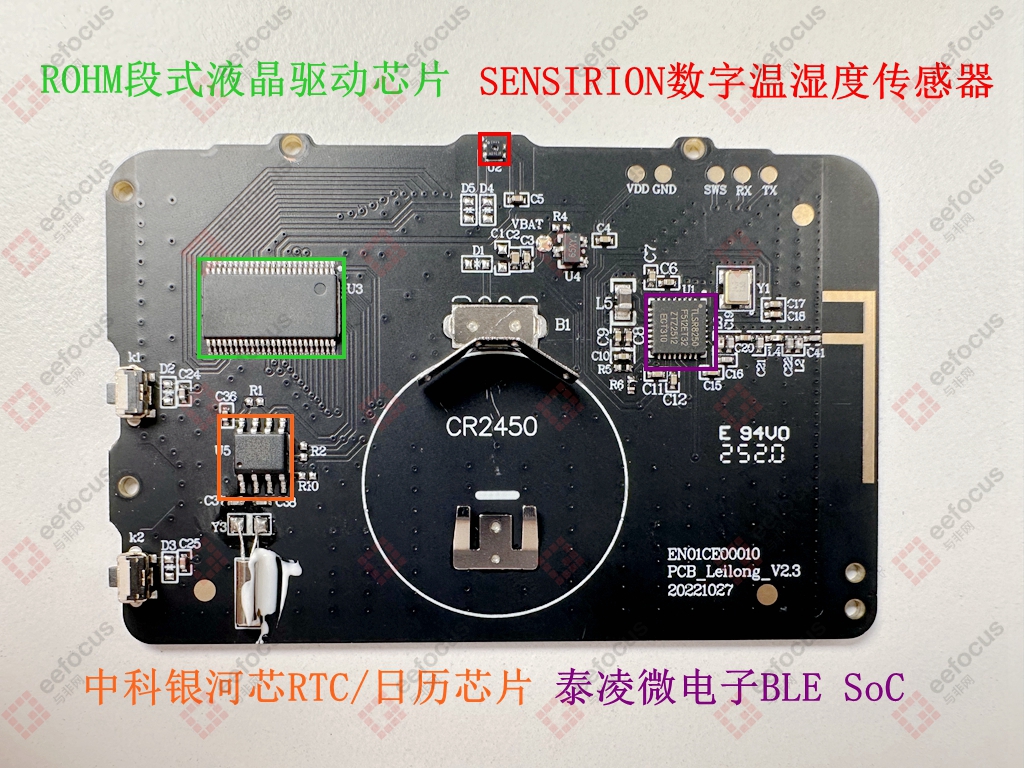

那我们来看下PCB主板上具体的硬件。首先可以看到液晶屏驱动采用的是ROHM的段式液晶驱动芯片BU9792AFUV。

温湿度计上最重要的电子元件当然是温湿度传感器，毕竟这个传感器的精准直接影响了产品的体验。从丝印上看，小米智能温湿度计3采用了SENSIRION的SHT4X系列工业级高精度温湿度传感器，能够实现0.1℃的温度波动和1%的相对湿度变化，快速精准的监测温湿度的细微变化。其次，用于显示时间日历的RTC芯片采用的是中科银河芯的IC GX8563，这是一款数字时钟/日历芯片，通信接口为I2C。

物联网设备少不了WiFi或者蓝牙的通信电路，小米智能温湿度计3采用的是低功耗蓝牙的方案，泰凌微电子的BLE SoC TLSR8250，用于传送温湿度数据到网关或者APP端。

小结

小米智能温湿度计3的硬件方案是一款在??成本、性能、功耗和供应链??之间取得的精致平衡的产物。它并非一味堆料，而是在关键部位（如传感器）采用可靠国际品牌以保证核心功能，在次要部位（如RTC）尝试国产替代，并由国内泰凌微电子提供BLE无线连接方案。这种务实且高效的硬件方案选型，使产品既能够实现精准测量，又不妨碍超长续航和智能联动，从综合体验来说这是小米智能生态中一款颇具代表性的入门级传感器产品。
