一、引言
随着工业自动化技术的不断发展，青岛港口寻求提升其物流自动化系统，以提高效率和可靠性，不同品牌和协议的工业设备之间的通讯互联成为了技术实现的重要挑战。在青岛港口，作为该系统核心的变频器和PLC之间需要无缝通讯，以实现精确控制。为了提升大功率变频器的控制效率和数据交互能力，现场采用HI-TOP网关HT3S-DPM-ECS实现了PROFIBUS DP大功率变频器与汇川EtherCAT主站PLC的通讯互联。本案例研究将详细介绍该实现过程及其效果。
二、项目背景
青岛港口作为我国重要的港口之一，其设备的自动化水平对于提高港口运营效率至关重要。在港口设备中，大功率变频器是驱动重要机械设备的关键部件，而PLC（可编程逻辑控制器）则是实现设备自动化控制的核心。然而，由于历史原因和技术差异，青岛港口的大功率变频器主要采用PROFIBUS DP协议，而新引进的汇川EtherCAT主站PLC则采用EtherCAT协议。如何实现这两种不同协议设备之间的通讯互联，成为了亟待解决的问题。
三、解决方案

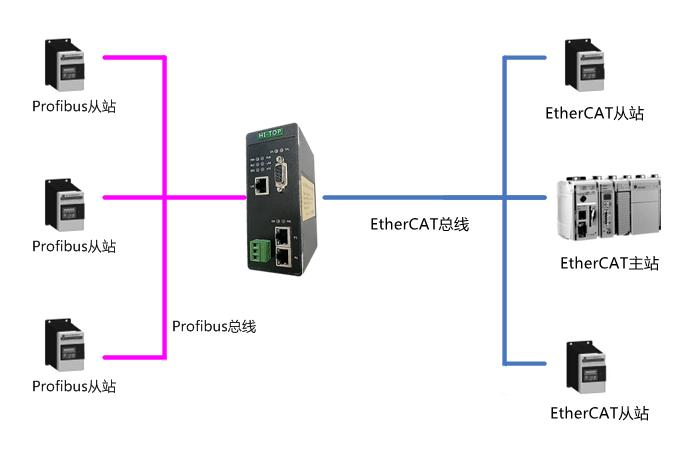

针对上述问题，我们采用了HI-TOP网关HT3S-DPM-ECS作为解决方案。该网关具有PROFIBUS DP主站功能，可以将多个PROFIBUS DP仪表、变频器等设备接入到EtherCAT网络中，并且支持标准EtherCAT通信协议。同时，该网关还可以作为EtherCAT网络的从站，连接包括汇川EtherCAT主站PLC在内的各种PLC设备。
在项目实施过程中，我们首先对青岛港口的大功率变频器进行了现场调研，了解了其通信协议、接口类型和通信参数等基本信息。然后，我们根据这些信息配置了HI-TOP网关HT3S-DPM-ECS的相关参数，并将其连接到变频器的PROFIBUS DP网络上。接着，我们将网关的另一端连接到汇川EtherCAT主站PLC的EtherCAT网络上，实现了两种不同协议设备之间的通讯互联。
四、实施效果
经过项目实施，我们成功实现了PROFIBUS DP大功率变频器与汇川EtherCAT主站PLC的通讯互联。在实际运行中，该通讯系统表现出了以下优点：
高效性：通过网关的转换功能，实现了不同协议设备之间的数据实时传输和共享，提高了设备控制效率和数据交互能力。在实施后的性能测试中，HT3S-DPM-ECS网关展现了低延迟和高吞吐量的数据传输能力，满足了港口的实时通讯需求。
稳定性：网关具有强大的数据处理能力和抗干扰能力，能够在恶劣的工业环境下稳定运行，保证了通讯系统的可靠性。经过一段时间的运行，网关证明了其在提升系统稳定性和操作效率方面的价值。
灵活性：网关支持多种通信协议和接口类型，可以根据实际需求进行灵活配置和扩展，满足不同设备的通讯需求。通过HI-TOP提供的配置软件，技术人员对网关进行了配置与集成，以匹配现有的PROFIBUS DP变频器和EtherCAT PLC的参数配置。
实施成功要素
项目成功的关键因素包括：
- 准确的需求分析。
- 选择合适的HT3S-DPM-ECS网关设备。
- 专业的技术支持和软硬件配置工具。
五、结论
本案例研究通过采用HI-TOP网关HT3S-DPM-ECS成功实现了PROFIBUS DP大功率变频器与汇川EtherCAT主站PLC之间的通讯互联，有效解决了青岛港口设备自动化控制中的通讯难题，显著提升了青岛港口的自动化水平和生产效率，实现了对整个自动化流程的监控和管理。该通讯系统具有高效性、稳定性和灵活性等优点，为青岛港口的设备自动化控制提供了有力的技术支撑。同时，该案例也为其他类似场景下的通讯互联提供了有益的参考和借鉴。
