使用 RT1170 EVKB + IW612 进行 BLE 吞吐量测量

此应用程序演示了使用无线模块 IW612 在 RT1170 上进行 BLE 吞吐量测量。

主板：MIMXRT1170-EVKB

类别：无线连接

外设：UART

工具链：MCUXpresso IDE

1.软件

2.硬件

3. 设置

3.1 导入示例

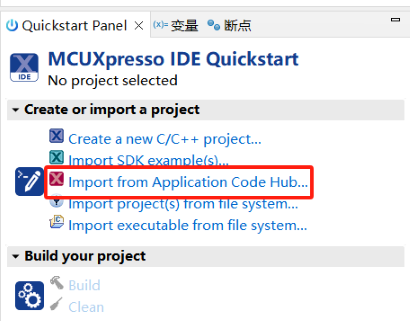

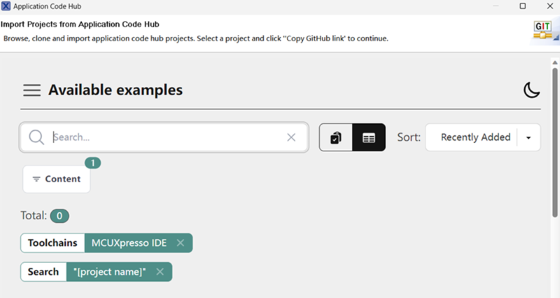

打开 MCUXpresso IDE，在快速启动面板中，选择从应用程序代码中心导入

在搜索栏中输入演示名称。

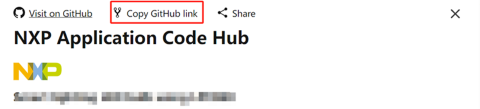

点击复制GitHub链接，MCUXpresso IDE将自动检索项目属性，然后单击下一步>。

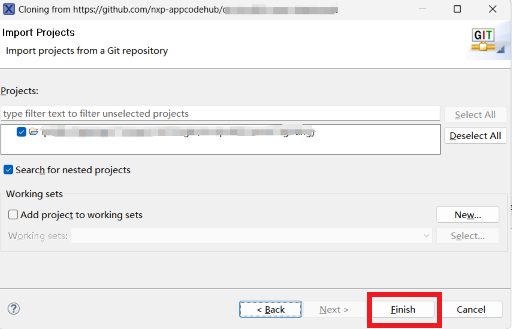

选择主分支然后点击Next>，选择MCUXpresso工程，点击Finish按钮完成导入。

3.2 构建和烧写

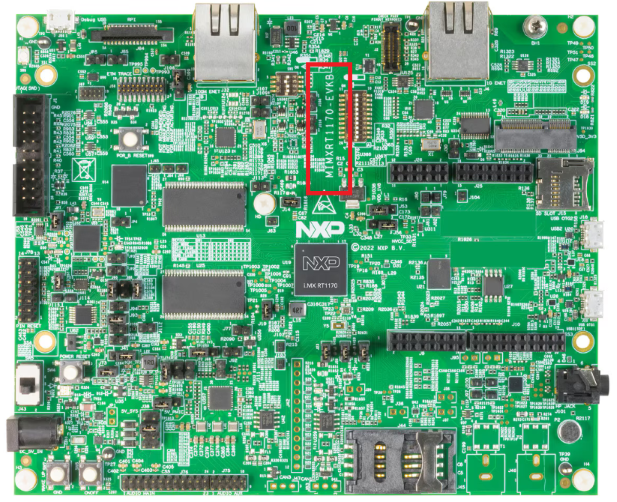

连接WIFI IW612 BOARD MURATA 2EL M2模块。

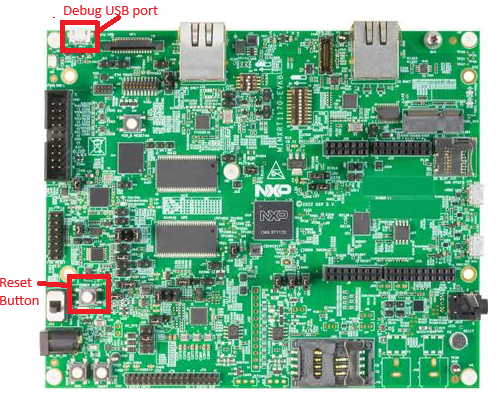

使用 USB 电缆连接 PC 主机和目标板上的调试 USB 端口。

使用以下设置打开串行终端：
- 115200波特率
- 8个数据位
- 无奇偶校验
- 一个停止位
- 无流量控制
构建应用程序。

将程序刷入目标板。

按下重置按钮。

3.3 运行演示

应用程序启动
开机后，应用程序初始化并开始宣传自定义 GATT 服务（UUID：0x1AA1）。
控制台输出：
设备连接
使用兼容 BLE 的设备（Android/iOS）扫描附近的 BLE 外设。选择并连接到已发布的自定义 GATT 服务，或通过名称“BLEThroughputDemo”进行搜索。

注意：要更改广告名称，请更新 source/appbluetoothconfig.h 中分配给 CONFIGBTDEVICE_NAME 的字符串。
探索 GATT 服务
连接后，使用 BLE 扫描仪应用程序发现可用的 GATT 服务及其特性。

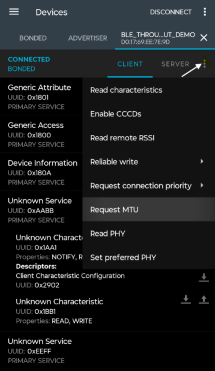

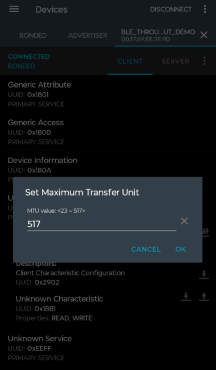

将 MTU 设置为 517

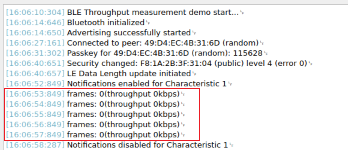

建立连接后，使用 BLE 扫描器应用程序或相应的 API 将 MTU 更新为 517。此操作对于确保应用程序正常运行并达到预期吞吐量至关重要。如果 MTU 设置失败，可能会导致帧数和吞吐量读数为零，如“结果”部分所示。

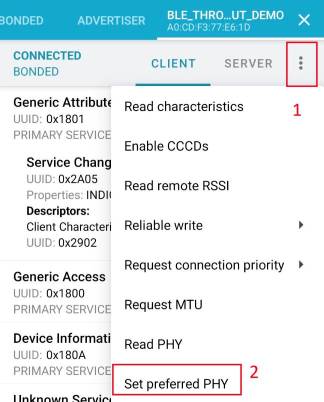

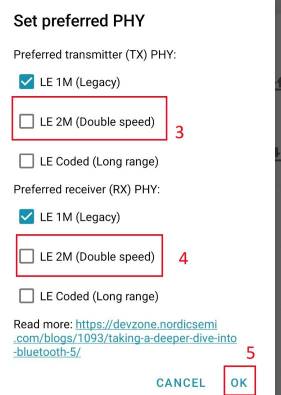

注意：请将“Ser Preferred PHY”更改为 1M PHY 或 2M PHY，以观察不同 PHY 级别的吞吐量差异。

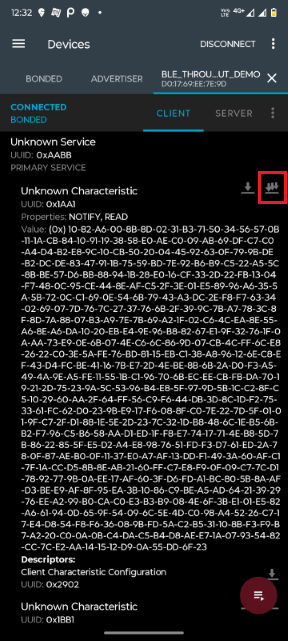

订阅通知
订阅特性 (UUID 0xAABB) 的通知。启用通知并设置 MTU 后，连接的对等体将开始从自定义特性接收定期更新。在串行控制台输出中观察实时帧和吞吐量更新。

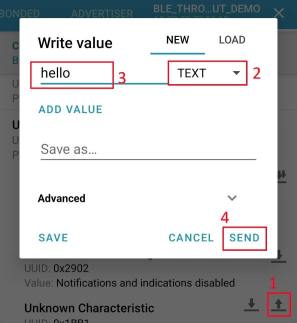

写入特征
将值写入可写特性 (UUID 0xCCDD)。确保值写入成功，特性也会相应更新。
读取特征
访问可读特性（UUID 0xAABB 或 0xEEFF）并检索其值。值会动态更新，可在应用中查看。
指示特征更新
订阅特征 (UUID 0xEEFF) 的指示。观察设备对更新的确认。

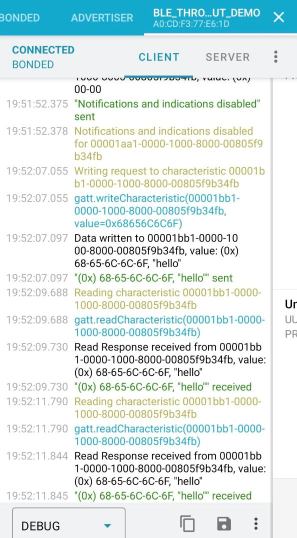

打开日志屏幕观察数据。

4.结果

运行固件后，观察到以下结果：

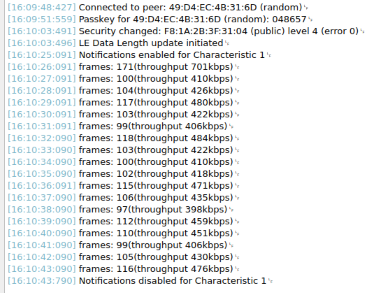

通知：订阅自定义特性的 Notify 属性，BLE 扫描器或连接的对等设备将自动接收定期更新。串行控制台中的输出将显示实时帧和吞吐量更新。预期输出如下所示：
已连接到对等方：49：D4：EC：4B：31：6D（随机） 49：D4：EC：4B：31：6D（随机）的密钥：048657 安全性已更改：F8：1A：2B：3F：31：04（公共）级别 4（错误 0） LE 数据长度更新已启动已启用特性 1 的通知帧：171（吞吐量 701kbps）帧：100（吞吐量 410kbps）帧：104（吞吐量 426kbps）帧：117（吞吐量 480kbps）
